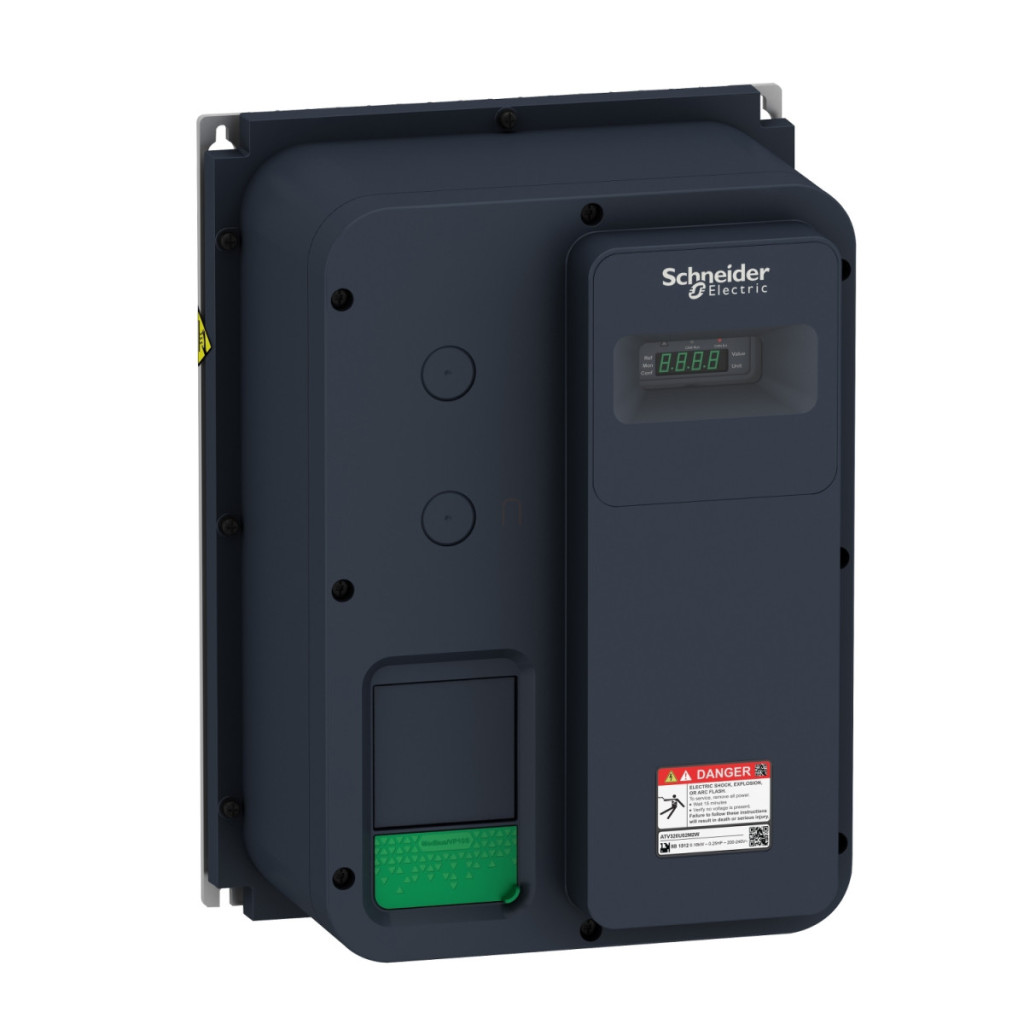

ATV320U07M2W este un convertizor de frecvență compact, de 0,75 kW, din seria Altivar Machine 320 de la Schneider Electric, special conceput pentru controlul mașinilor complexe. Acest dispozitiv închis are un grad de protecție IP66, fiind ideal pentru utilizarea în medii în care este necesară protecția împotriva pătrunderii prafului și umezelii. Versiunea standard poate fi utilizată cu o tensiune de alimentare monofazată de 200-240 V, care poate tolera fluctuații între -15% și +10%. ATV320U07M2W oferă o gamă largă de opțiuni de comunicare: este dotat standard cu protocoale seriale Modbus și CANopen, dar poate fi extins opțional cu o varietate de module de comunicare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Dispozitivul poate fi montat pe perete și are dimensiunile de 250 mm lățime, 340 mm înălțime și 182 mm adâncime. Are un curent nominal de ieșire de 4,8 A și un filtru EMC integrat de clasa C2, care promovează compatibilitatea electromagnetică. De asemenea, este extrem de versatil în ceea ce privește opțiunile de control: are 7 intrări digitale, inclusiv o funcție de siguranță STO (Safe Torque Off) și intrări logice programabile. Intrarea DI5 poate fi configurată și ca intrare de impulsuri de 0-30 kHz. Intrările analogice (3) pot funcționa cu diferite semnale: tensiune AI1 (0-10 V CC), tensiune diferențială bipolară AI2 (±10 V CC) și intrare de curent AI3 (0-20 mA sau 4-20 mA), toate cu rezoluție de 10 biți. Dispozitivul are, de asemenea, 3 ieșiri digitale și 1 ieșire analogică, precum și mai multe ieșiri releu care pot fi configurate pentru diferite sarcini. O caracteristică deosebit de valoroasă este rezistența de frânare încorporată, care asigură gestionarea energiei de frânare. Capacitățile sale de control al motorului sunt, de asemenea, remarcabile: suportă multiple profiluri de control, inclusiv controlul vectorial al fluxului fără senzori, diverse rapoarte tensiune/frecvență și moduri de economisire a energiei. Este potrivit pentru controlul motoarelor asincrone și sincrone. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi reglată între 2 și 16 kHz. Pot fi configurate diverse rampe de accelerare și decelerare, inclusiv curbe liniare, U, S și personalizate (CUS), iar compensarea alunecării motorului poate fi, de asemenea, reglată automat în funcție de sarcină. Tensiunea maximă de ieșire este de 240 V, cu o putere aparentă de 2,0 kVA la 240 V (în aplicații grele).
Schneider Electric Altivar Machine 320 - ATV320U07M2W date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini complexe
Design: Versiune standard
Format: Închis
Metodă de montare: Montabil pe perete
Opțiuni de comunicare
Comunicare de bază: Modbus serial, CANopen
Module de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15...10%)
Curent nominal de ieșire: 4,8 A
Putere motor: 0,75 kW (aplicație pentru sarcini grele)
Putere motor (CP): 1 CP
Filtru EMC: Filtru EMC integrat clasa C2
Protecție IP: IP66
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit (24 V CC), intrări logice DI1...DI6 (24 V CC), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sink) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+/DQ- (0...1 kHz, 30 V c.c., 100 mA)
Număr de intrări analogice: 3
Tipuri de intrări analogice: Tensiune AI1 (0...10 V c.c.), tensiune diferențială bipolară AI2 (+/- 10 V c.c.), AI3 curent (0...20 mA sau 4-20 mA)
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice: Curent configurabil prin software (0...20 mA) sau tensiune (0...10 V CC)
Funcții de protecție
Tipuri de protecție: Pierdere de fază la intrare, Supracurent de fază și la pământ la ieșire, Supraîncălzire, scurtcircuit de fază motor, protecție termică
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS)
Caracteristici de control al motorului
Funcționare în cadran: Posibilă
Moduri de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor, Raport U/f cu economie de energie
Mod de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare/decelerare: Liniare, U, S, CUS, Schimbare rampă, Adaptare automată rampă
Frecvență de comutare: 2...16 kHz reglabilă (nominală 4 kHz)
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 182,0 mm
Greutate netă: 5,1 kg
Condiții de mediu
Temperatură de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
Poziție de funcționare: Verticală +/- 10 grade
Standarde: IEC 61800-5-1
Certificate: CE, ATEX, NOM, GOST, EAC, RCM, KC
