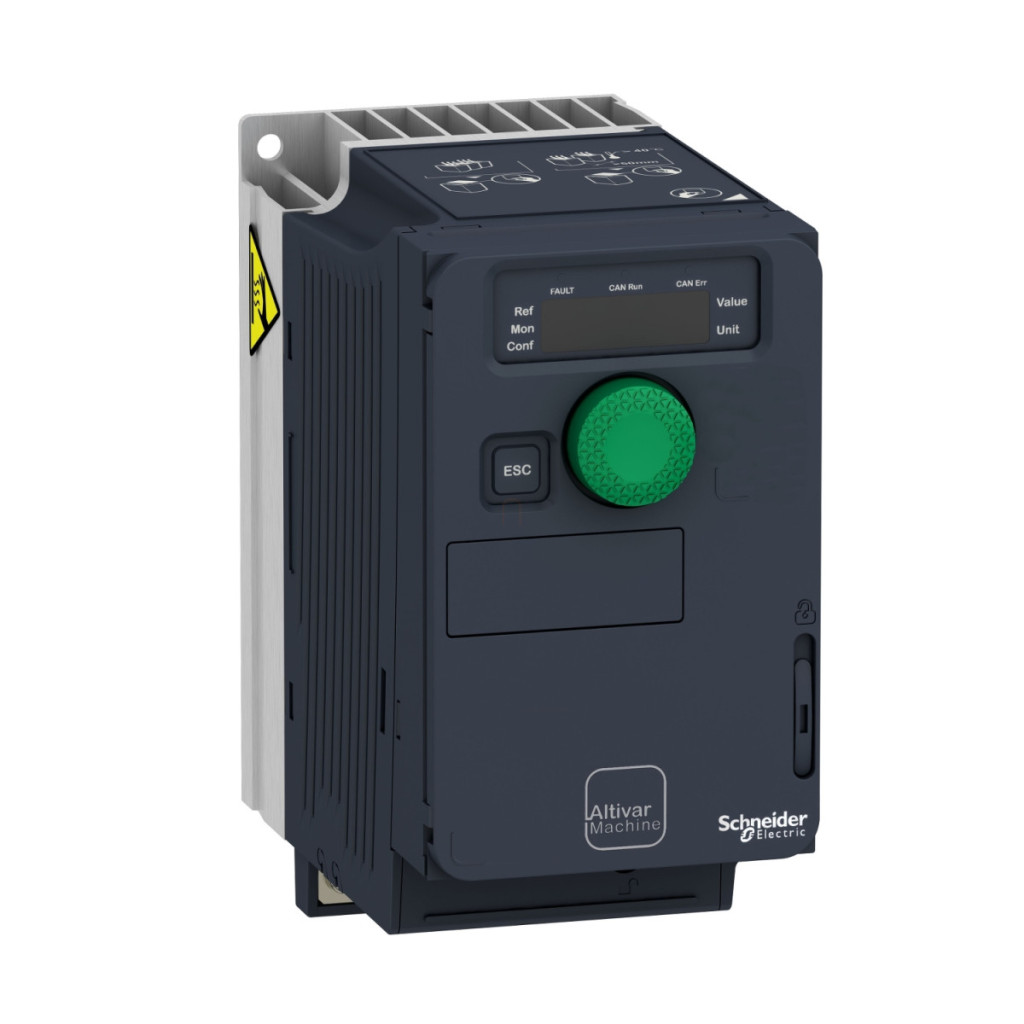

Convertorul de frecvență cu viteză variabilă din seria Altivar Machine ATV320 este alegerea ideală pentru controlul motoarelor în mașini complexe. ATV320U07M3C este un model compact, de 0,75 kW, conceput pentru condiții de funcționare dificile, asigurând funcționarea eficientă a motoarelor trifazate la o tensiune de alimentare de 200-240 V. În ciuda dimensiunilor sale compacte, este extrem de versatil și bogat în funcționalități, ceea ce îl face ideal pentru aplicații industriale. ATV320U07M3C acceptă o serie de protocoale de comunicare ca standard, inclusiv protocoalele seriale Modbus și CANopen. Poate fi extins opțional cu module de comunicare suplimentare, permițând conectarea la rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această capacitate de comunicare flexibilă permite integrarea ușoară a convertizorului de frecvență în orice mediu industrial și este compatibilă cu sistemele de control existente. Dispozitivul montat pe perete are un curent nominal de ieșire de 4,8 A și o putere nominală a motorului de 0,75 kW sau 1 cal putere în condiții de funcționare grele. Dispozitivul are un set bogat de I/O: 7 intrări digitale (inclusiv una cu funcție de siguranță STO și una configurabilă ca intrare de impuls), 3 ieșiri digitale, 3 intrări analogice (tipuri de tensiune și curent) și 1 ieșire analogică configurabilă. Ieșirile releului au o capacitate de încărcare ridicată și pot fi programate pentru diverse funcții. O caracteristică remarcabilă a convertizorului de frecvență este capacitatea sa avansată de control al motorului, care acceptă controlul motoarelor asincrone și sincrone, inclusiv controlul vectorial al fluxului fără senzori și modurile de economisire a energiei. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. Convertorul de frecvență are, de asemenea, o serie de funcții de protecție care asigură o durată lungă de viață și o funcționare fiabilă. Acestea includ protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului, protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor între fazele motorului și protecție termică. Funcțiile care asigură o funcționare sigură includ Safe Torque Off (STO) și Safe Stop 1 (SS1), precum și funcția Safely Limited Speed (SLS). Convertorul de frecvență ATV320U07M3C poate funcționa la putere maximă la temperaturi ambientale cuprinse între -10 °C și 50 °C și la putere redusă între 50 °C și 60 °C. Dimensiunile sale sunt compacte: 72 mm lățime, 143 mm înălțime și 138 mm adâncime, ceea ce facilitează instalarea cu economie de spațiu. Convertorul de frecvență Schneider Electric Altivar Machine ATV320U07M3C este alegerea perfectă pentru aplicații în care sunt importante controlul precis al motorului, fiabilitatea și opțiunile de comunicare flexibile.
Date tehnice Altivar Machine ATV320U07M3C
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență cu viteză variabilă
Aplicație: Mașini complexe
Versiune: Design standard
Design: Compact
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocol de comunicare: Modbus serial, CANopen
Opțiuni de extindere: Module de comunicare: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15...+10%)
Curent nominal de ieșire: 4,8 A
Putere motor: 0,75 kW pentru funcționare în condiții grele
Putere motor: 1 CP
Filtru EMC: Fără filtru EMC
Grad de protecție IP: IP20
Caracteristici I/O
Număr de intrări digitale: 7
Tip de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, max. 30 V), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă) sau logică negativă (rezervor) Număr de ieșiri digitale: 3 Tip de ieșiri digitale: Tip colector deschis DQ+ și DQ- (0...1 kHz, 30 V c.c., 100 mA) Număr de intrări analogice: 3 Tip de intrări analogice: AI1 tensiune (0...10 V CC, 30 kOhm, 10 biți), AI2 tensiune diferențială bipolară (+/- 10 V CC, 30 kOhm, 10 biți), AI3 curent (0...20 mA sau 4-20 mA, 250 Ohm, 10 biți)
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice: Curent configurabil prin software (0...20 mA, 800 Ohm) sau tensiune (0...10 V CC, 470 Ohm)
Ieșiri releu
Tipuri de ieșiri releu: R1A, R1B, R1C, R2A, R2C logică releu configurabilă, durată de viață 100.000 cicluri
Curent maxim de comutare: 3 A 250 V c.a. sau 30 V c.c. (sarcină ohmică), 2 A 250 V c.a. sau 30 V c.c. (sarcină inductivă)
Caracteristici de control al motorului
Profiluri de control al motorului asincron: Raport tensiune/frecvență (5 puncte), control vectorial al fluxului fără senzori, moduri de economisire a energiei
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare/decelerare: Liniară, U, S, CUS, modificare rampă, oprire automată cu injecție DC
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă între 0...300% reglabilă
Caracteristici fizice
Lățime: 72,0 mm
Înălțime: 143,0 mm
Adâncime: 138,0 mm
Greutate netă: 1 kg
Condiții de funcționare
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Temperatură de depozitare: -25...70 °C
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată sigură (SLS): Da
