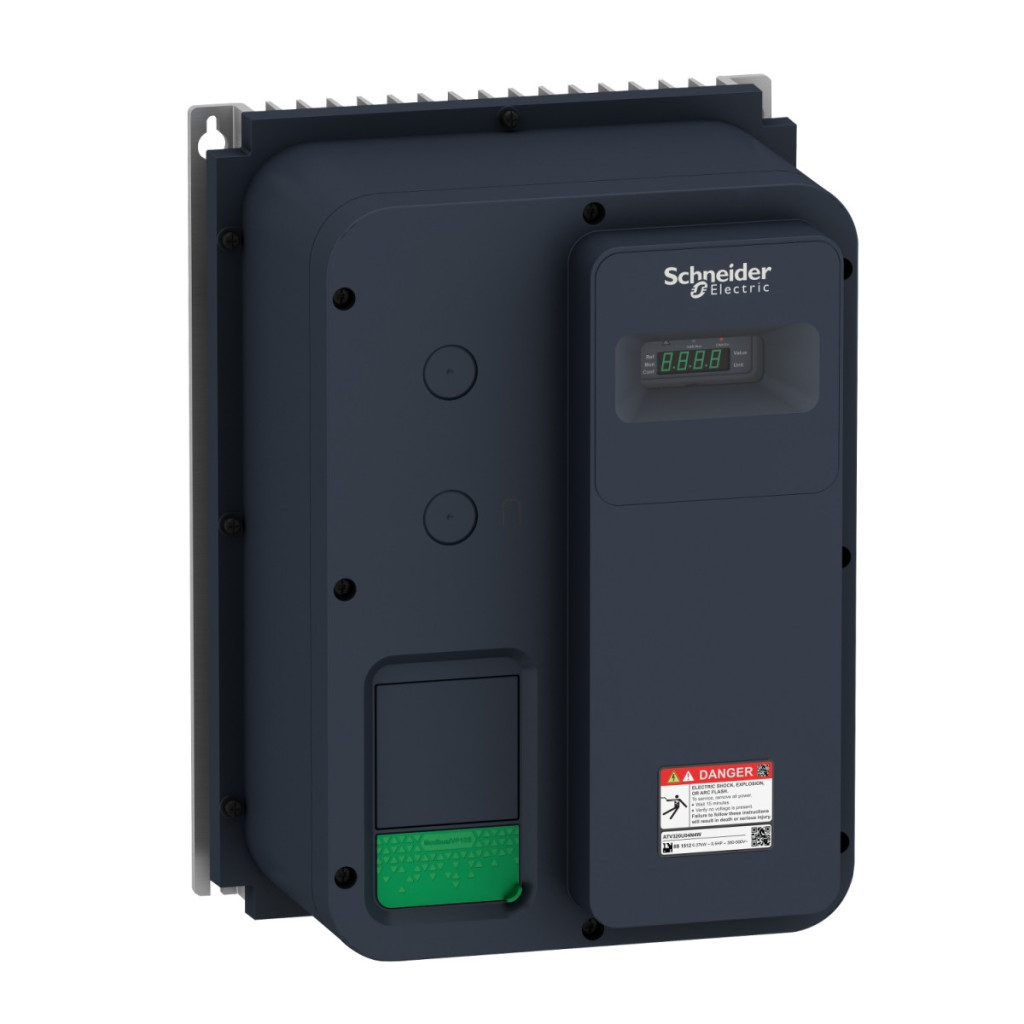

Seria de convertoare de frecvență Schneider Electric Altivar Machine ATV320, modelul ATV320U07N4W, este un dispozitiv de tip închis conceput pentru mașini complexe, cu o putere nominală de 0,75 kW și protecție IP66. Acest convertizor de frecvență este alegerea ideală pentru mediile industriale în care controlul fiabil al motorului și rezistența la condiții de mediu dificile sunt cerințe esențiale. ATV320U07N4W este o versiune trifazată care funcționează la o tensiune de alimentare de 380-500 V, disponibilă într-un design montabil pe perete. Dispozitivul oferă un curent nominal de ieșire de 2,3 A, potrivit pentru acționarea motoarelor de 1 cai putere (0,75 kW) chiar și în condiții de funcționare dificile. Filtrul EMC încorporat de clasa C2 reduce interferențele electromagnetice, în timp ce gradul de protecție IP66 oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, asigurând funcționarea fiabilă a dispozitivului chiar și în medii industriale dure. Opțiunile sale de comunicare sunt extrem de versatile: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu diverse module de comunicare pentru rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Această flexibilitate permite integrarea perfectă a convertizorului de frecvență în aproape orice sistem de automatizare industrială. Dispozitivul are 7 intrări discrete, inclusiv o funcție de siguranță STO (Safe Torque Off), care sporește posibilitățile de funcționare sigură a mașinii. Opțiunile de control sunt completate de 3 intrări analogice și 1 ieșire analogică. Convertizorul de frecvență are, de asemenea, ieșiri releu care pot fi configurate cu logică programabilă. ATV320U07N4W are funcții de control al motorului foarte avansate. Este capabil de control proporțional al tensiunii/frecvenței (cu reglare de până la 5 puncte), control vectorial al fluxului fără senzori și moduri de economisire a energiei pentru motoare asincrone. Pentru motoarele sincrone, acesta oferă control vectorial fără senzori. Dispozitivul are o frecvență maximă de ieșire de 0,599 kHz și o frecvență de comutare care poate fi reglată între 2 și 16 kHz. Dispozitivul este, de asemenea, capabil de funcționare în 4 cadrane, ceea ce permite frânarea motorului și inversarea direcției. Pentru gestionarea cuplului de frânare este disponibil un chopper de frânare încorporat, care poate fi completat cu o rezistență de frânare externă. Convertorul de frecvență are o serie de funcții de siguranță, inclusiv funcțiile Safe Torque Off (STO) și Safe Stop 1 (SS1), precum și protecția Safely Limited Speed (SLS), care îndeplinesc cerințele de siguranță ale proiectării moderne a mașinilor.
Schneider Electric Altivar Machine 320 - ATV320U07N4W - convertizor de frecvență, 0,75 kW, 3f, 400 VAC, Modbus/CANopen, IP66, fără comutator date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Pentru mașini complexe
Versiune: Versiune standard
Design: Închis
Montare: Montabil pe perete
Protocoale de comunicare: Modbus serial, CANopen
Date de performanță
Tensiune nominală de alimentare: 380...500 V (-15...10%)
Curent nominal de ieșire: 2,3 A
Putere motor: 0,75 kW (sarcină grea)
Putere motor: 1 CP
Filtru EMC: Încorporat clasa C2
Protecție IP: IP66
Intrări și ieșiri
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...Intrări logice DI6 (24 V CC), DI5 programabilă ca intrare de impuls (0...30 kHz)
Ieșire discretă: 3 ieșiri cu colector deschis
Număr de intrări analogice: 3
Număr de ieșiri analogice: 1
Ieșiri releu: Logici releu configurabile (R1A, R1B, R1C, R2A, R2C)
Funcții de control
Mod de funcționare: funcționare în 4 cadrane
Profil de control al motorului asincron: raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Moduri de economisire a energiei
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare/decelerare: Lineară, U, S, personalizată, rampă-rampa, oprire automată cu injecție DC
Frecvență de comutare: 2...16 kHz (reglabilă) Frecvență nominală de comutare: 4 kHz Funcții de siguranță Oprire sigură a cuplului (STO): Da Oprire sigură 1 (SS1): Da Viteză limitată în condiții de siguranță (SLS): Da Da
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 200 mm
Greutate netă: 5,9 kg
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă: -10...40 °C (fără reducerea puterii), 40...60 °C (cu reducere a performanței)
Temperatură de depozitare: -25...70 °C
Certificate: CE, ATEX, NOM, GOST, EAC, RCM, KC
