Convertoarele de frecvență Schneider Electric Altivar Machine din seria ATV320 oferă o soluție excepțională pentru aplicații industriale, în special atunci când se utilizează mașini complexe. Modelul ATV320U07S6C este un convertizor de frecvență compact, montat pe perete, optimizat pentru controlul motoarelor de 0,75 kW cu o alimentare trifazată de 525-600 V. Acest convertizor de frecvență în versiune standard are opțiuni de comunicare extrem de versatile, oferind protocol serial Modbus și conexiune CANopen ca standard. Cu carduri suplimentare de extindere a comunicării, acesta poate fi integrat cu ușurință în alte sisteme industriale: Poate fi conectat la oricare dintre următoarele rețele: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Puterea nominală de 0,75 kW (1 CP) este ideală pentru aplicații industriale mai mici, unde controlul precis al motorului și fiabilitatea ridicată sunt importante. Dispozitivul este proiectat pentru condiții de funcționare dificile, asigurând o funcționare stabilă pe termen lung, chiar și în condiții de sarcini crescute. Convertizorul de frecvență ATV320U07S6C are un curent nominal de ieșire de 1,7 A și un grad de protecție IP20, ceea ce îl face potrivit pentru instalarea într-un dulap închis. Dispozitivul este echipat cu opțiuni de intrare și ieșire extrem de flexibile: 7 intrări discrete (inclusiv o intrare cu funcție de siguranță STO și o intrare care poate fi configurată ca intrare de impulsuri de până la 30 kHz), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică. Versatilitatea opțiunilor de intrare și ieșire permite integrarea ușoară a diverselor senzori, sisteme de control și dispozitive de feedback. Cele 4 ieșiri releu configurabile oferă flexibilitate suplimentară în integrarea sistemului. Dispozitivul oferă funcții de control remarcabile atât pentru motoarele asincrone, cât și pentru cele sincrone. Pentru motoarele asincrone, modurile de control disponibile sunt: raportul tensiune/frecvență cu curbă în 5 sau 2 puncte, control vectorial al fluxului fără senzor (în modul standard sau de economisire a energiei), în timp ce pentru motoarele sincrone, oferă control vectorial fără senzor. Gama de frecvențe de ieșire de 0-599 Hz, frecvența de comutare reglabilă de 2-16 kHz și diversele setări ale rampei de accelerare/decelerare (liniară, U, S, personalizată) permit un control complet. Chopperul de frânare încorporat, frânarea cu injecție de curent continuu și compensarea automată a alunecării motorului îmbunătățesc și mai mult performanța și precizia acționării. Dispozitivul are, de asemenea, o gamă largă de funcții de siguranță, inclusiv funcțiile STO (Safe Torque Off) și SLS (Safely Limited Speed), precum și soluția de oprire de siguranță SS1 (Safe Stop 1).

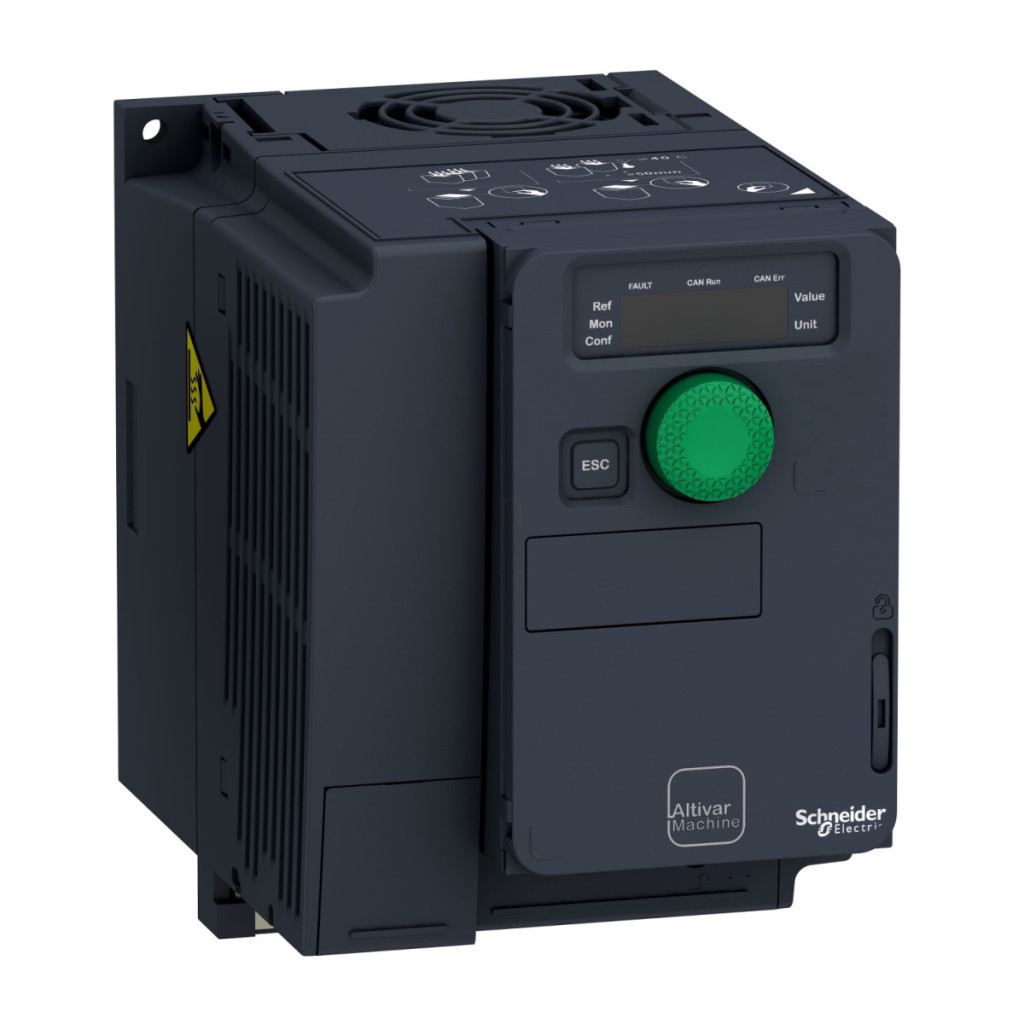

Schneider Electric Altivar Machine 320 - ATV320U07S6C - convertizor de frecvență, 0,75 kW, 3f, 600 VAC, Modbus/CANopen, IP20, design compact date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație specifică: Mașini complexe
Versiune: Versiune standard
Design: Compact
Montare: Montare pe perete
Protocol de comunicare: Modbus serial, CANopen
Carduri de expansiune opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, module de comunicare DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 525...600 V - 15...10%
Curent nominal de ieșire: 1,7 A
Putere motor: 0,75 kW pentru funcționare intensivă
Putere motor: 1 CP
Filtru EMC: Fără filtru EMC
Grad de protecție IP: IP20 Intrări și ieșiri Număr de intrări discrete: 7 Tipuri de intrări discrete: STO oprire cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri discrete: 3 Tip ieșire discretă: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1kHz 30V CC 100mA
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune (0...10 V CC, impedanță 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară (±10 V CC, impedanță 30 kOhm, rezoluție 10 biți), AI3 curent (0...20 mA, impedanță 250 Ohm, rezoluție 10 biți) Număr de ieșiri analogice: 1 Tip ieșire analogică: curent configurabil prin software (AQ1: 0...20 mA, impedanță 800 Ohm, rezoluție 10 biți) sau tensiune (AQ1: 0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți)
Ieșiri releu: R1A (NO), R1B (NC), R1C, R2A (NO), R2C - durată de viață electrică de 100.000 de cicluri
Caracteristici de control
Funcționare în 4 cadrane: Da
Profil de control al motorului asincron: Raport tensiune/frecvență (5 sau 2 puncte), Control vectorial al fluxului fără senzor (standard sau economisire de energie), U/f pătratic cu economisire de energie
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, schimbare rampă, adaptare rampă de accelerare/decelerare, oprire automată cu injecție CC
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere)
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare încorporat: Da
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SLS (Viteză limitată în condiții de siguranță): Da
SS1 (oprire sigură 1): Da
Caracteristici fizice
Lățime: 105,0 mm
Înălțime: 142,0 mm
Adâncime: 158,0 mm
Greutate: 1,27 kg
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
Temperatură de transport și depozitare: -25...70 °C
