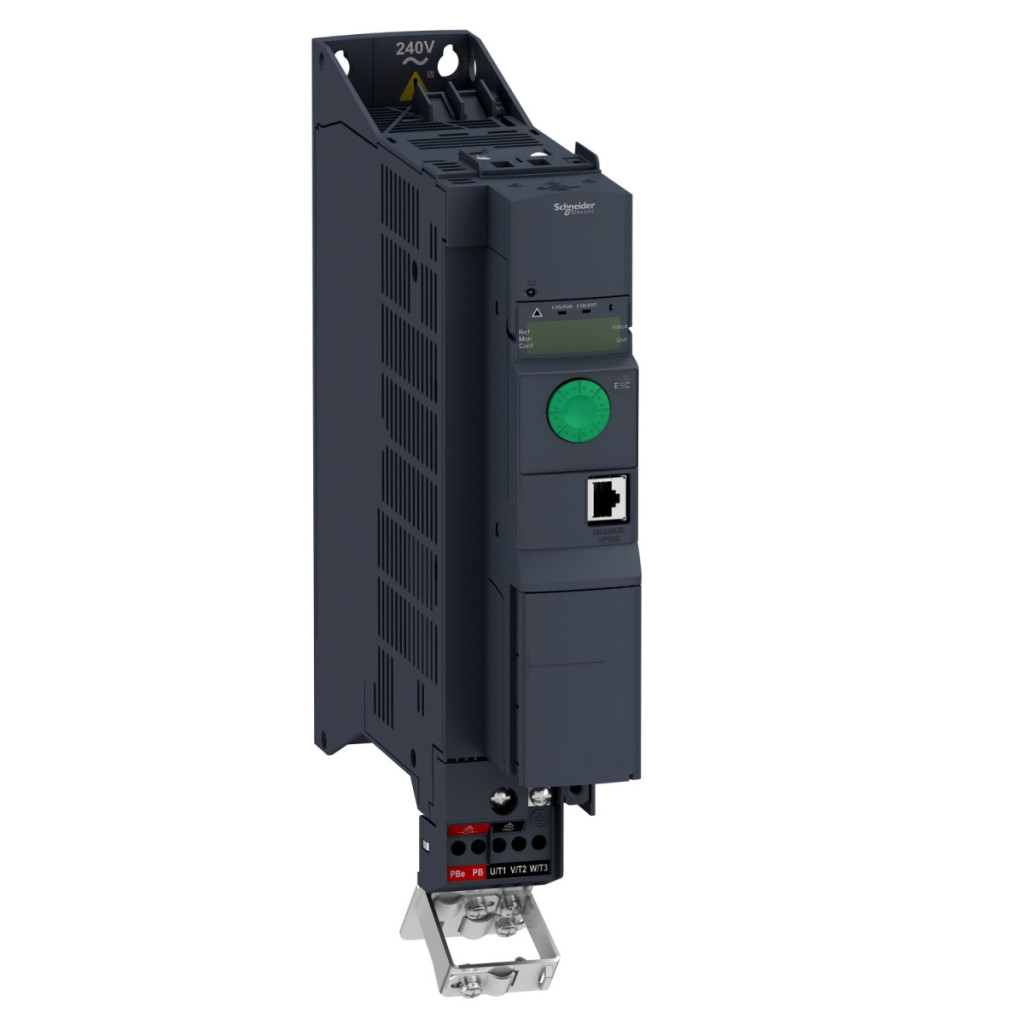

Convertorul de frecvență Schneider Electric Altivar Machine 320, tip ATV320U11M2B, este soluția perfectă pentru aplicații complexe de control al mașinilor. Acest dispozitiv în format carte este proiectat pentru o putere de 1,1 kW și a fost optimizat special pentru condiții de funcționare dificile. Cu o tensiune de alimentare monofazată de 200-240 V, dispozitivul oferă opțiuni flexibile de instalare în medii industriale. Convertorul de frecvență Schneider Electric ATV320U11M2B are capacități de comunicare remarcabile: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu module de comunicare opționale pentru rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această versatilitate permite integrarea convertizorului de frecvență în aproape orice sistem de automatizare industrială. Dispozitivul este proiectat pentru montare în dulap și are protecție IP20, care oferă protecție adecvată într-un mediu industrial standard. Datorită capacităților sale avansate de control al motorului, ATV320U11M2B poate fi utilizat atât pentru motoare asincrone, cât și pentru motoare sincrone. Pentru motoarele asincrone sunt disponibile mai multe profiluri de control: raport tensiune/frecvență cu caracteristici în 5 puncte sau 2 puncte, control vectorial al fluxului fără senzor (în modul standard sau de economisire a energiei) și caracteristici U/f cuadratice de economisire a energiei. Controlul vectorial fără senzor poate fi utilizat pentru motoarele sincrone. Dispozitivul oferă funcționare în 4 cadrane, ceea ce permite acționarea și frânarea motorului în ambele sensuri de rotație. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi reglată între 2 și 16 kHz, ceea ce permite optimizarea nivelului de zgomot și a pierderilor. Frecvența nominală de comutare este de 4 kHz. Schneider Electric ATV320U11M2B are un set bogat de I/O: 7 intrări digitale (inclusiv o funcție de întrerupere a cuplului de siguranță STO și o intrare care poate fi configurată ca intrare de impuls), 3 ieșiri digitale, 3 intrări analogice (tensiune și curent) și 1 ieșire analogică configurabilă prin software (tensiune sau curent). De asemenea, are ieșiri releu. Compensarea alunecării motorului este automată sau reglabilă între 0 și 300%. Printre funcțiile de siguranță, suportă funcțiile STO (oprire cuplu de siguranță) și SLS (viteză limitată în condiții de siguranță), precum și funcția SS1 (oprire de siguranță 1). Aceste caracteristici de siguranță sunt deosebit de importante în aplicațiile în care siguranța operatorilor mașinilor este esențială. Dispozitivul este echipat cu o serie de funcții de protecție: defect de fază la intrare, supracurent între fazele de ieșire și împământare, protecție la supraîncălzire, scurtcircuit între fazele motorului și protecție termică în unitatea de acționare. Are dimensiuni compacte: 60 mm lățime, 325 mm înălțime, 245 mm adâncime și cântărește doar 2,9 kg. Convertizorul de frecvență poate furniza temporar 170-200% din cuplul nominal al motorului. Unitatea de acționare cu viteză variabilă ATV320U11M2B are un consum total de curent de 13,6 A la 200 V și 11,5 A la 240 V în condiții de utilizare intensă. Tensiunea maximă de ieșire este de 240 V, iar puterea aparentă este de 2,8 kVA la 240 V.
Schneider Electric Altivar Machine 320 - ATV320U11M2B - date tehnice convertor de frecvență
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație specifică: Mașini complexe
Versiune: Versiune standard
Format variator: Carte
Metodă de montare: Montabil în dulap
Caracteristici de comunicare
Protocol port de comunicare: Modbus serial, CANopen
Card opțional: Modul de comunicare: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10%
Curent nominal de ieșire: 6,9 A
Putere motor kW: 1,1 kW pentru funcționare în condiții grele
Putere motor HP: 1,5 CP Filtru EMC: Filtru EMC clasa C2 integrat Grad de protecție IP: IP20 Intrări și ieșiri Număr de intrări digitale: 7 Tip intrare digitală: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
Intrări logice DI1...DI6, 24 V CC (30 V)
DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V) Număr de ieșiri digitale: 3 Număr de intrări analogice: 3 Număr de ieșiri analogice: 1 Caracteristici de control al motorului Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor, standard; Raport tensiune Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f cuadratic; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutație: 4 kHz
Caracteristici fizice
Lățime: 60 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 2,9 kg
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatura aerului ambiant în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Funcții de siguranță
Funcție de siguranță Safe Torque Off (STO): Da Funcție de siguranță Oprire sigură 1 (SS1): Da Funcție de siguranță Viteză limitată în condiții de siguranță (SLS): Da
