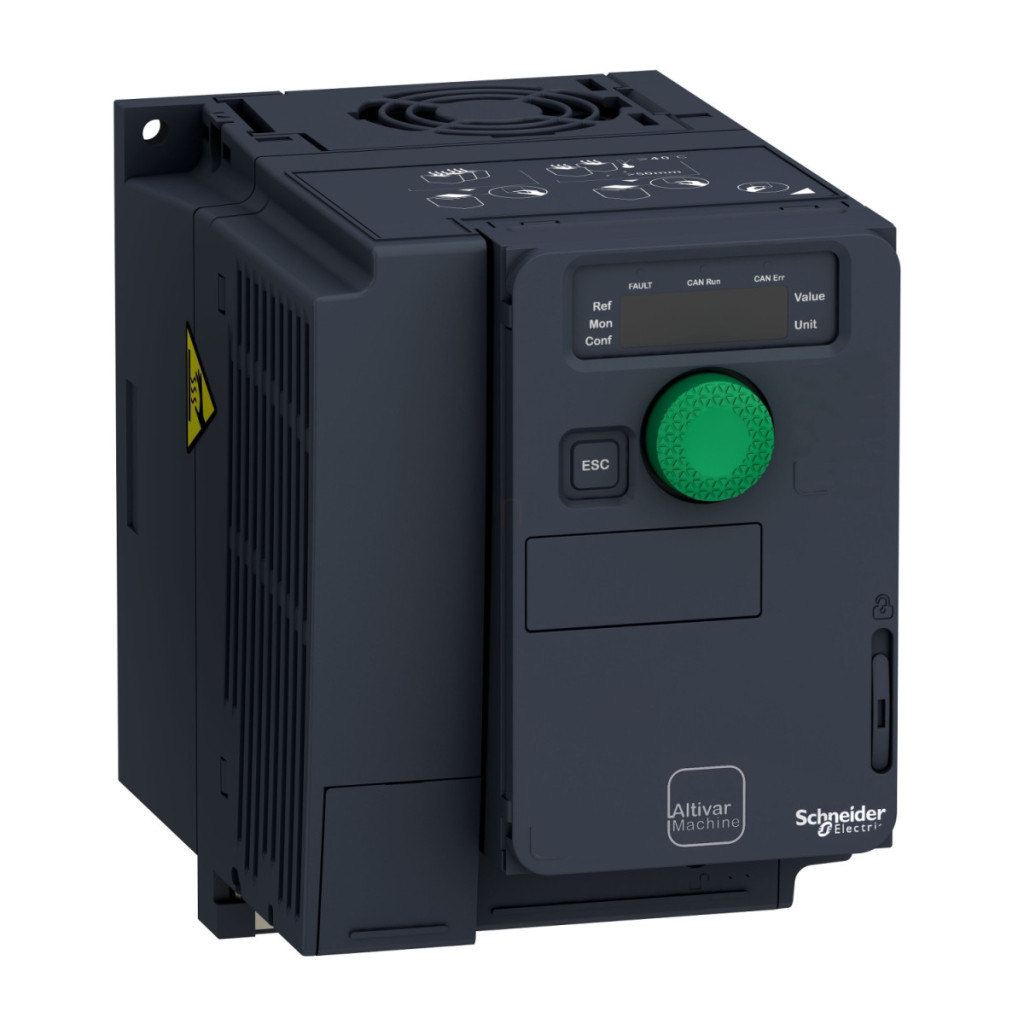

Schneider Electric Altivar Machine 320 - ATV320U11M2C - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului sau al componentei: Convertizor de frecvență
Aplicație specifică: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montare pe perete
Protocol port de comunicație: Modbus serial, CANopen
Carduri opționale: Modul de comunicație CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V -15...10 %
Curent nominal de ieșire: 6,9 A
Putere motor: 1,1 kW pentru sarcini grele / 1,5 CP
Filtru EMC: Filtru EMC integrat clasa C2
Protecție IP: IP20
I/O și comunicare
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO oprire cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, max. 30 V), DI5 ca intrare de impuls programabilă (0...30 kHz, 24 V CC)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă)
Număr de ieșiri digitale: 3
Tip ieșire digitală: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V CC, 100 mA)
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune (0...10 V CC, impedanță: 30 kOhm, rezoluție: 10 biți), AI2 tensiune diferențială bipolară (+/- 10 V CC, impedanță: 30 kOhm, rezoluție: 10 biți), AI3 curent (0...20 mA sau 4-20 mA, configurabil, impedanță: 250 Ohm, rezoluție: 10 biți)
Ieșire analogică: 1 buc., curent configurabil prin software (0...20 mA, impedanță: 800 Ohm) sau tensiune (0...10 V CC, impedanță: 470 Ohm)
Alimentare și control motor
Funcționare în 4 cadrane: Posibilă
Profiluri de control motor asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor (standard), Raport tensiune/frecvență cu economie de energie (U/f pătratic), Control vectorial al fluxului cu economie de energie, Raport tensiune/frecvență (2 puncte)
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniare, U, S, utilizator (CUS), schimbare rampă, oprire automată accelerare/decelerare cu frânare DC
Compensarea alunecării motorului: Automată, independentă de sarcină, reglabilă de la 0 la.300%
Frecvență de comutație: 2...16 kHz (reglabilă), 4...16 kHz cu factor de reducere, frecvență nominală de comutație: 4 kHz
Funcții de protecție
Tipuri de protecție: Defecțiune de fază la intrare, supratensiune de fază și la împământare la ieșire, supraîncălzire, scurtcircuit între fazele motorului, protecție termică
Funcții de siguranță: Viteză limitată în condiții de siguranță (SLS), Oprire sigură 1 (SS1), Oprire sigură a cuplului (STO)
Date mecanice
Dimensiuni (L x Î x A): 105,0 mm x 142,0 mm x 158,0 mm
Greutate netă: 1,6 kg
Supracurent tranzitoriu: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu: Clasa 3C3 și 3S2 conform IEC 60721-3-3
Accelerație maximă la șoc: 150 m/s² la 11 ms
Accelerație maximă la vibrații: 10 m/s² la 13...200 Hz
Deplasare maximă a vibrațiilor: 1,5 mm la 2...13 Hz
Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Volum aer de răcire: 16,0 m³/h
Categorie de supratensiune: III
Grad de poluare: 2
Temperatura ambiantă în timpul transportului: -25...70 °C
Temperatură ambiantă de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Temperatură ambiantă în timpul depozitării: -25...70 °C
