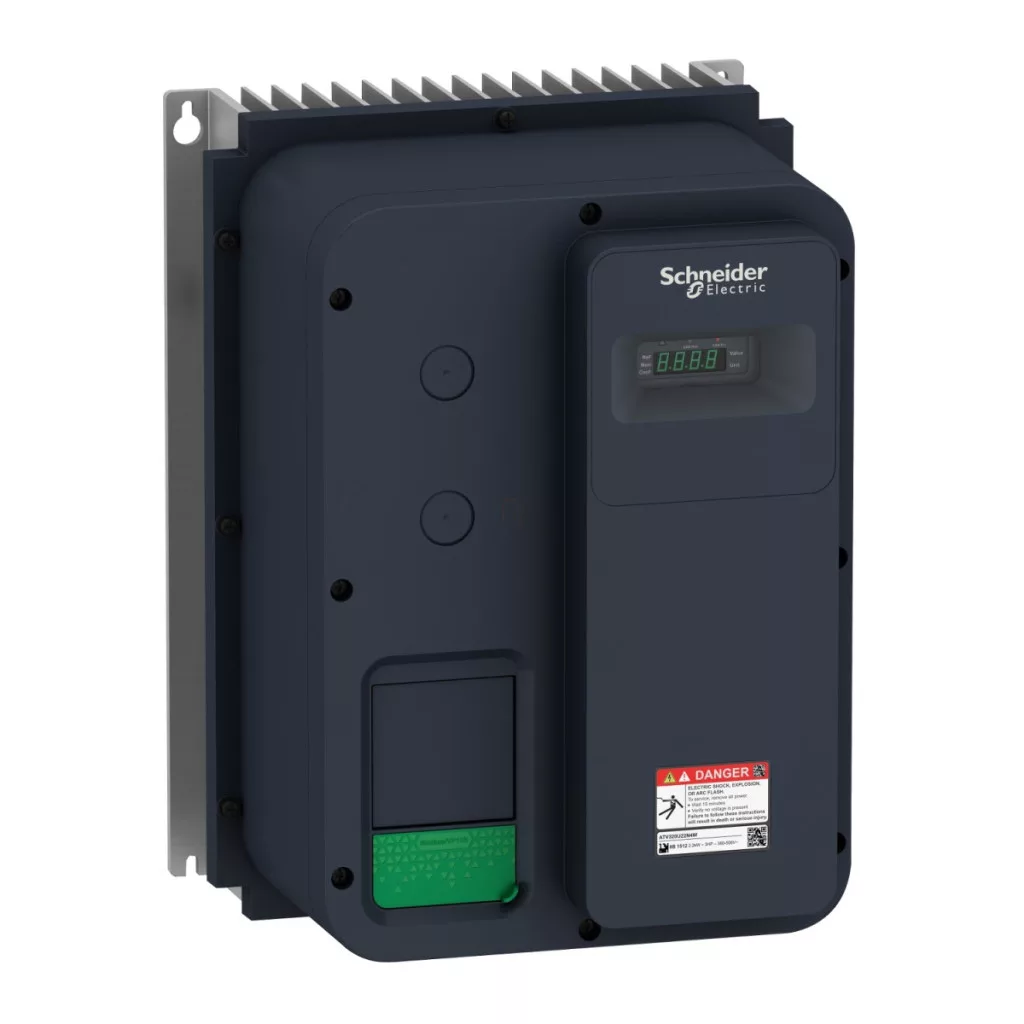

Convertorul de frecvență Altivar Machine ATV320 seria ATV320U11M2W oferă performanțe și versatilitate remarcabile pentru aplicații complexe ale mașinilor. Acest dispozitiv montat pe perete, închis (IP66), este soluția ideală pentru cei care caută un convertizor fiabil și performant, chiar și în condiții de mediu dificile. Cu o putere nominală de 1,1 kW și o sursă de alimentare monofazată de 200-240 V, este perfect adaptat pentru echipamente industriale mai mici, pompe, sisteme de ventilație și multe alte aplicații. Convertorul de frecvență are funcționalități remarcabile, inclusiv un filtru EMC clasa C2 încorporat, 7 intrări digitale (inclusiv funcția STO de oprire sigură a cuplului), 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică. Dispozitivul oferă, de asemenea, diverse opțiuni de comunicare: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins opțional cu module de comunicare EtherCAT, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet sau Profibus DP V1. Această flexibilitate permite integrarea dispozitivului în aproape orice rețea industrială, făcându-l perfect pentru mediile de producție moderne. Convertizorul suportă multiple moduri de control al motorului, inclusiv control proporțional tensiune/frecvență (5 puncte sau 2 puncte), control vectorial al fluxului fără senzori și variantele lor de economisire a energiei. În plus față de motoarele asincrone, este potrivit și pentru controlul motoarelor sincrone. Convertorul de frecvență oferă o frecvență de ieșire de 0-599 Hz cu o frecvență de comutare variabilă (2-16 kHz). Dispozitivul oferă diverse setări de rampă de accelerare și decelerare: puteți alege dintre profiluri de rampă liniare, U, S și personalizate, și suportă, de asemenea, comutarea rampei și adaptarea automată a rampei. Frânarea cu rezistență de frânare încorporată și frânarea cu curent continuu permit o oprire eficientă. Având în vedere siguranța, ATV320U11M2W dispune, de asemenea, de mai multe funcții de siguranță încorporate, cum ar fi STO (Safe Torque Off) și SS1 (Safe Stop 1), precum și SLS (Safely Limited Speed). De asemenea, are o serie de funcții de protecție, inclusiv protecție la supracurent, defect la împământare, supraîncălzire, scurtcircuit de fază a motorului și supratensiune. Dispozitivul are o lățime de 250 mm, o înălțime de 340 mm, o adâncime de 235 mm și o greutate de 7,4 kg. Intervalul de temperatură de funcționare al dispozitivului este între -10 °C și +40 °C fără reducere a puterii și între 40 °C și 60 °C cu reducere a puterii. Cuplul tranzitoriu este de 170-200% din cuplul nominal al motorului, ceea ce asigură caracteristici excelente de pornire și sarcină dinamică. Convertizorul de frecvență are o precizie de +/- 10% față de alunecarea nominală pentru sarcini cuprinse între 0,2 Tn și Tn. Convertorul de frecvență ATV320U11M2W Schneider Electric are certificări CE, ATEX, NOM, GOST, EAC, RCM și KC, ceea ce îl face potrivit pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric Altivar Machine 320 - ATV320U11M2W - convertizor de frecvență, 1,1 kW, 1f, 230 VAC, Modbus/CANopen, IP66, fără întrerupător izolator Date tehnice
Date principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Închis
Metodă de montare: Montare pe perete
Protocol de comunicare: Modbus serial, CANopen
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 6,9 A
Putere motor: 1,1 kW la sarcină mare
Putere motor: 1,5 CP
Filtru EMC: Filtru EMC clasa C2 încorporat
Grad de protecție IP: IP66
Specificații intrare/ieșire
Număr de intrări discrete: 7
Tipuri de intrări discrete:
- STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
- DI1...DI6 intrări logice, 24 V CC (30 V)
- DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Logică intrare discretă: Logică pozitivă (sursă), logică negativă (rezervor) Număr de ieșiri discrete: 3 Număr de intrări analogice: 3 Tipuri de intrări analogice: - AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI3 curent: 0...20 mA (sau 4-20 mA, configurabil), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Ieșiri releu: Logică releu configurabilă R1A, R1B, R1C, R2A, R2C
Caracteristici de control al motorului
Cvadranți: funcționare în 4 cvadranți posibilă
Profil de control al motorului asincron:
- Raport tensiune/frecvență, 5 puncte
- Control vectorial al fluxului fără senzori, standard
- Raport tensiune/frecvență - economisire de energie, U/f cuadratic
- Control vectorial al fluxului fără senzor - economisire de energie
- Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu reducere a puterii
Frecvență nominală de comutare: 4 kHz
Mod de frânare: injecție CC, chopper de frânare încorporat
Dimensiuni și instalare
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 235,0 mm
Greutate netă: 7,4 kg
Poziție de funcționare: verticală +/- 10 grade
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii
Supracurent tranzitoriu: 170...200 % din cuplul nominal al motorului
Funcții de siguranță
STO (oprire sigură a cuplului): Da. SS1 (Oprire sigură 1): Da. SLS (Viteză limitată în condiții de siguranță): Da. Funcții de protecție: Defecțiune fază intrare, supracurent fază ieșire și la pământ, supraîncălzire, scurtcircuit între fazele motorului, protecție termică.
