Convertoarele de frecvență din seria Altivar Machine ATV320 sunt soluții specializate ale Schneider Electric pentru controlul eficient al motoarelor în utilaje industriale complexe. Modelul compact ATV320U11M3C este o alegere excelentă atunci când este necesară funcționarea precisă și economică a unui motor de 1,1 kW dintr-o rețea trifazată. Dispozitivul funcționează fiabil în intervalul 200-240 V, oferind o gamă largă de opțiuni de conectare pentru sistemele de automatizare industrială. Versiunea standard a convertizorului de frecvență ATV320U11M3C poate fi montată pe perete și este compactă, permițând utilizarea optimă a spațiului, în timp ce gradul de protecție IP20 oferă o protecție adecvată în medii industriale uscate. Dispozitivul este dotat standard cu protocoale de comunicare Modbus serial și CANopen, dar poate fi extins opțional cu diverse module de comunicare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, ceea ce îl face flexibil pentru integrarea în rețelele industriale existente. Dispozitivul oferă un curent nominal de ieșire de 6,9 A și este potrivit pentru funcționarea motoarelor de 1,5 cai putere (1,1 kW) chiar și în condiții de funcționare dificile. Convertorul de frecvență are un set deosebit de bogat de I/O: 7 intrări digitale, inclusiv funcția STO (Safe Torque Off) pentru siguranță, 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică programabilă. Intrările digitale pot fi utilizate atât pentru logica pozitivă (sursă), cât și pentru logica negativă (rezervor), iar intrarea DI5 poate fi configurată și ca intrare de impulsuri de 0-30 kHz. Intrarea analogică AI1 acceptă 0-10 V CC, AI2 acceptă ±10 V CC, în timp ce AI3 acceptă semnale de curent de 0-20 mA (sau 4-20 mA) cu rezoluție de 10 biți. Ieșirile releului pot fi configurate pentru diferite sarcini și sunt capabile să comute până la 5 A/250 VAC sau 5 A/30 VDC. Acest set bogat de I/O oferă o flexibilitate excepțională pentru o gamă largă de sarcini de automatizare. ATV320U11M3C are capacități excepționale de control al motorului: suportă controlul U/f al motoarelor asincrone (5 puncte sau 2 puncte), controlul vectorial al fluxului fără senzori, precum și moduri de economisire a energiei și control vectorial al motoarelor sincrone. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Dispozitivul este capabil să funcționeze în patru cadrane, are un controler integrat al rezistenței de frânare și este echipat cu numeroase funcții de siguranță, cum ar fi STO (Safe Torque Off), SLS (Safely Limited Speed) și SS1 (Safe Stop 1). Funcțiile de protecție ale convertizorului de frecvență includ protecție împotriva defectării fazei de intrare, supracurent, supraîncălzire, scurtcircuit fază-la-pământ și scurtcircuit fază motor. Dispozitivul are dimensiuni compacte: 105 mm lățime, 143 mm înălțime și 138 mm adâncime, cântărind doar 1,4 kg. Intervalul său de temperatură de funcționare este de -10...50 °C la sarcină maximă și 50...60 °C cu performanță redusă.

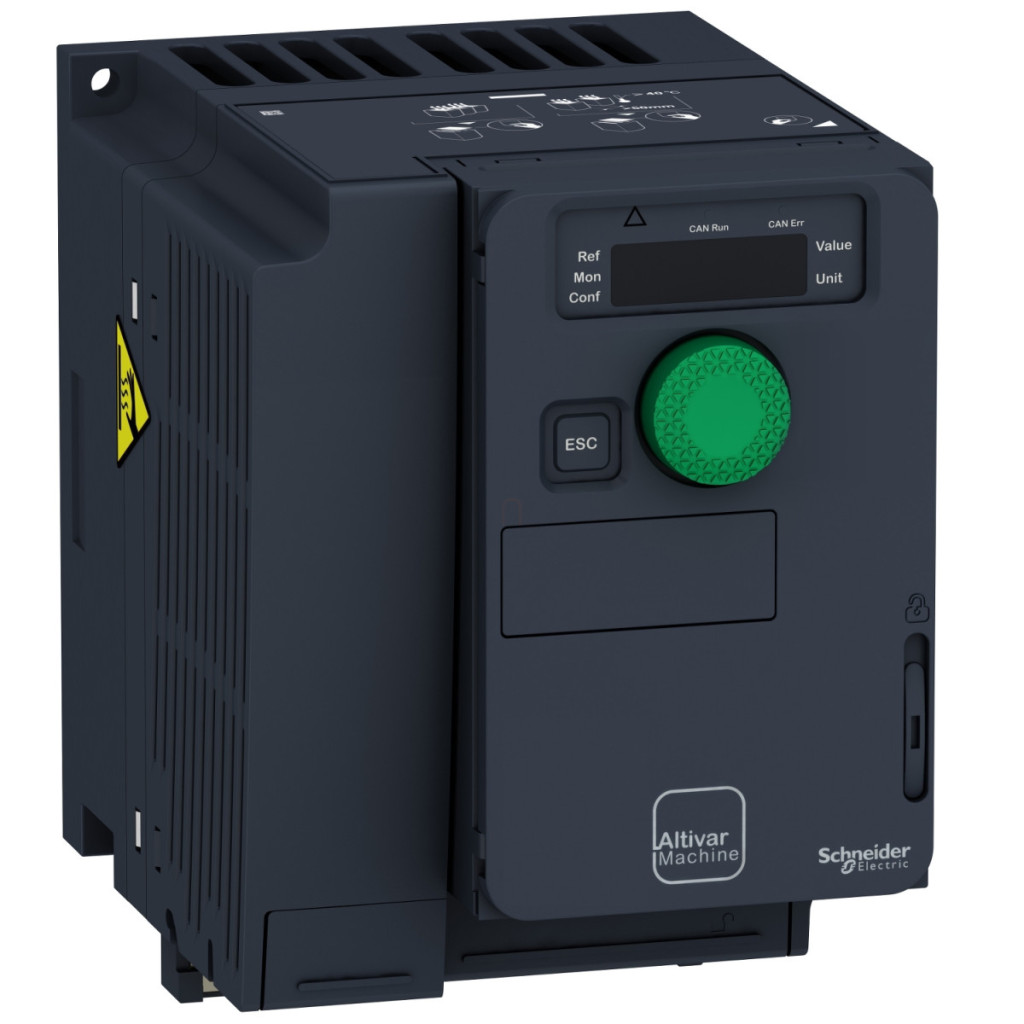

Schneider Electric Altivar Machine 320 - ATV320U11M3C - convertizor de frecvență, 1,1 kW, 3f, 230 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Format: Compact
Metodă de montare: Montabil pe perete
Comunicare
Protocol de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare, CANopen; Modul de comunicare, EtherCAT; Modul de comunicare, Profibus DP V1; Modul de comunicare, PROFINET; Modul de comunicare, Ethernet Powerlink; Modul de comunicare, EtherNet/IP; Modul de comunicare, DeviceNet
Mod de acces: CANopen slave
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 6,9 A
Putere motor: 1,1 kW pentru funcționare în condiții grele
Putere motor: 1,5 CP
Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Curent de linie: 8,6 A la 200 V (funcționare intensă), 7,2 A la 240 V (funcționare intensă)
Curent maxim de intrare: 8,6 A
Tensiune maximă de ieșire: 240 V Putere aparentă: 3,0 kVA la 240 V (sarcină grea) Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Curent de scurtcircuit prevăzut: 5 kA
Curent de bază la suprasarcină mare: 6,1 A
Pierdere de putere: Ventilator: 58,0 W la 200 V, frecvență de comutație 4 kHz
Caracteristici I/O
Număr de intrări digitale: 7
Tip intrare digitală: STO oprire cuplu de siguranță, 24 V CC, impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tip ieșire digitală: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA; Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabile prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Control motor
Profil de control motor asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătrat; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară; U; S; CUS; Schimbare rampă; Adaptare rampă de accelerare/decelerare; Oprire automată accelerare/decelerare cu frânare DC
Compensare alunecare motor: Automată la orice sarcină; Reglabilă 0...300%; Nu este disponibilă în modul raport tensiune/frecvență (2 sau 5 puncte)
Frecvență de comutare: 2...16 kHz reglabilă; 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție DC
Chopper de frânare încorporat: Da
Supraîncărcare cuplu tranzitoriu: 170...200% din cuplul nominal al motorului
Dimensiuni și caracteristici fizice
Lățime: 105,0 mm Înălțime: 143,0 mm Adâncime: 138,0 mm Greutate netă: 1,4 kg Caracteristici de mediu Poziție de funcționare: Verticală +/- 10 grade Interval de temperatură de funcționare: -10...50 °C fără reducere; 50...60 °C cu reducere Verticală +/- 10 grade Intervalul de temperatură de funcționare: -10...50 °C fără reducerea puterii nominale; 50...60 °C cu factor de reducere a puterii nominale Temperatura de depozitare: -25...70 °C Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Volum aer de răcire: 14,8 m³/h
Grad de poluare: 2
Categorie de supratensiune: III
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SLS (viteză limitată în condiții de siguranță): Da
SS1 (oprire în condiții de siguranță 1): Da
Tipuri de protecție: Protecție împotriva defectării fazei de intrare; Protecție împotriva supracurentului între fazele de ieșire și împământare; Protecție împotriva supraîncălzirii; Protecție la scurtcircuit între fazele motorului; Protecție termică
