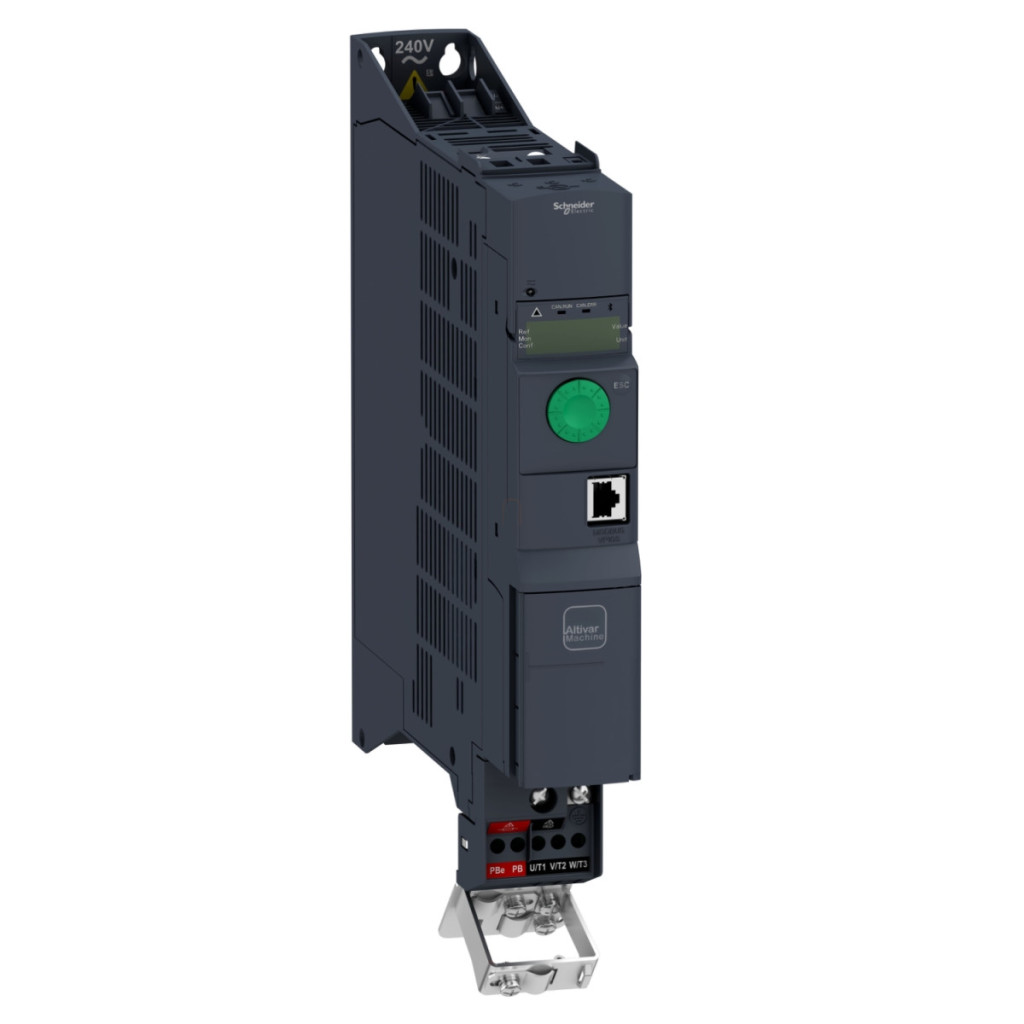

Schneider Electric Altivar Machine 320 - ATV320U11N4B date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tip: Convertizor de frecvență
Aplicație: Mașini complexe
Design: Versiune standard cu întrerupător de deconectare
Format: Carte
Metodă de montare: Montabil în dulap
Comunicare
Protocol de comunicare: Modbus serial, CANopen
Module de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Metodă de acces: Slave CANopen
Alimentare și performanță
Tensiune nominală de alimentare: 380...500 V (-15...+10%)
Curent nominal de ieșire: 3,0 A
Putere motor: 1,1 kW (pentru sarcină mare)
Putere motor: 1,5 CP
Curent de linie: 5,0 A la 380 V (pentru sarcini grele), 3,8 A la 500 V (pentru sarcini grele) Curent maxim de intrare: 5,0 A Tensiune maximă de ieșire: 500 V
Putere aparentă: 3,3 kVA la 500 V (sub sarcină grea)
Putere de bază sub sarcină grea: 9,0 A
Disipare de putere: Ventilator: 41 W la 380 V, frecvență de comutare 4 kHz
Conexiuni I/O
Număr de intrări digitale: 7
Tip intrare digitală: STO oprire cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1-DI6 (24 V CC, max. 30 V), DI5 programabilă ca intrare de impuls (0-30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (rezervor)
Număr de ieșiri digitale: 3
Tip ieșire digitală: Colector deschis DQ+ (0-1 kHz, 30 V CC, 100 mA), colector deschis DQ- (0-1 kHz, 30 V CC, 100 mA)
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0-10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară: ±10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent: 0-20 mA (sau 4-20 mA, configurabil, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: curent configurabil prin software: AQ1: 0-20 mA (impedanță 800 Ohm, rezoluție 10 biți), tensiune configurabilă prin software: AQ1: 0-10 V CC (impedanță 470 Ohm, rezoluție 10 biți)
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), control vectorial al fluxului fără senzor (standard), raport tensiune/frecvență - economisire de energie (U/f pătratic), control vectorial al fluxului fără senzor - economisire de energie, raport tensiune/frecvență (2 puncte)
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniare, U, S, personalizate, schimbare rampă, adaptare rampă de accelerare/decelerare, oprire automată accelerare/decelerare cu injecție DC
Frecvență de comutare: 2-16 kHz reglabilă, 4-16 kHz cu reducere de putere
Frecvență nominală de comutare: 4 kHz
Caracteristici fizice
Lățime: 45,0 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 2,5 kg
Supraîncărcare cuplu tranzitoriu: 170-200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală ±10 grade
Certificări produs: CE, ATEX, NOM, GOST, EAC, RCM, KC
Marcaje: CE, ATEX, UL, CSA, EAC, RCM
Standarde: IEC 61800-5-1
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă la șoc: 150 m/s² la 11 ms
Accelerație maximă la sarcină de vibrație: 10 m/s² la 13-200 Hz Deformație maximă sub sarcină de vibrație: 1,5 mm la 2-13 Hz Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Debit de aer de răcire: 9,4 m³/h
Temperatura aerului ambiant în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -25...70 °C
