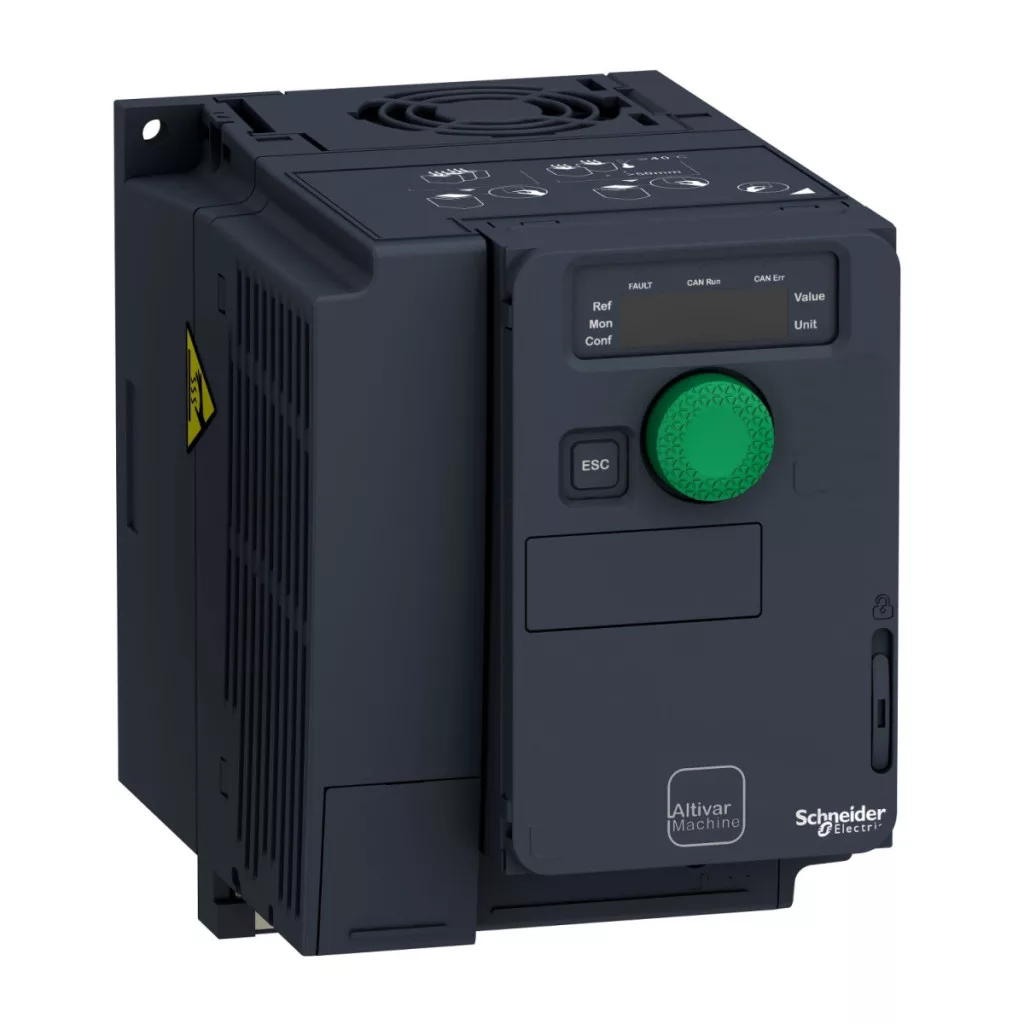

Familia de convertoare de frecvență Altivar Machine ATV320, modelul ATV320U11N4C, a fost dezvoltată de inginerii Schneider Electric special pentru controlul motoarelor în mașini și echipamente complexe. Această versiune compactă, montabilă pe perete, este potrivită pentru acționarea motoarelor de 1,1 kW și funcționează cu o tensiune de alimentare trifazată între 380 și 500 V. Dispozitivul este potrivit în special pentru aplicații industriale în care controlul precis și flexibil al motorului este esențial. Convertorul de frecvență are capacități excelente de comunicare și acceptă în mod standard protocoalele seriale Modbus și CANopen. Poate fi extins opțional cu diverse module de comunicare, precum EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, facilitând integrarea în rețelele industriale existente. Gradul de protecție IP20 protejează dispozitivul împotriva obiectelor solide, dar nu este protejat împotriva apei. Filtrul EMC C2 încorporat ajută la reducerea interferențelor electromagnetice, respectând standardele industriale stricte. Modelul ATV320U11N4C are 7 intrări discrete, inclusiv o intrare cu funcție de oprire sigură a cuplului (STO) și 6 intrări logice, a cincea dintre acestea putând fi configurată și ca intrare de impulsuri cu o frecvență de până la 30 kHz. Intrările pot fi utilizate cu logică pozitivă (sursă) sau negativă (rezervor). Cele 3 ieșiri discrete sunt de tip colector deschis și pot comuta semnale între 0 și 1 kHz la un nivel de tensiune de 30 V CC cu o sarcină maximă de 100 mA. Dispozitivul are, de asemenea, 3 intrări analogice și 1 ieșire analogică, care oferă o gamă largă de opțiuni de control. Intrările analogice includ o intrare de tensiune (0-10 V CC), o intrare de tensiune diferențială bipolară (±10 V CC) și o intrare de semnal de curent (0-20 mA), în timp ce ieșirea poate fi configurată prin software pentru semnale de tensiune (0-10 V) sau curent (0-20 mA).
Schneider Electric Altivar Machine 320 - ATV320U11N4C - date tehnice convertizor de frecvență
Parametri principali
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montare pe perete
Protocol de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 3,0 A
Putere motor: 1,1 kW în condiții de funcționare intensă
Putere motor (CP): 1,5 CP
Filtru EMC: Filtru EMC clasa C2 încorporat
Grad de protecție IP: IP20
Caracteristici I/O și comunicare
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO cuplu de siguranță oprit, 24 V c.c., impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V c.c. (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V c.c. (30 V) Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (sursă)
Număr de ieșiri discrete: 3
Tipul ieșirilor discrete: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA; Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip de intrări analogice: Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; Tensiune diferențială bipolară AI2: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; Curent AI3: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent AQ1 configurabil prin software: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabile prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Ieșiri releu
Tip ieșire releu: Logică releu configurabile R1A 1 NO durabilitate electrică 100.000 cicluri; Logică releu configurabilă R1B 1 NC durabilitate electrică 100.000 cicluri; Logică releu configurabilă R1C; Logică releu configurabilă R2A 1 NO durabilitate electrică 100.000 cicluri; Logică releu configurabilă R2C
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzori, standard; Raport tensiune/frecvență - Economie de energie, U/f cuadratic; Control vectorial al fluxului fără senzori - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Parametri fizici
Lățime: 105,0 mm
Înălțime: 142,0 mm
Adâncime: 158,0 mm
Greutate netă: 1,3 kg
Supraîncărcare tranzitorie: 170…200 % din cuplul nominal al motorului
Parametri de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10…50 °C fără reducere a puterii; 50…60 °C cu factor de reducere a puterii
Volumul aerului de răcire: 18,0 m3/h
Categorie de supratensiune: III
