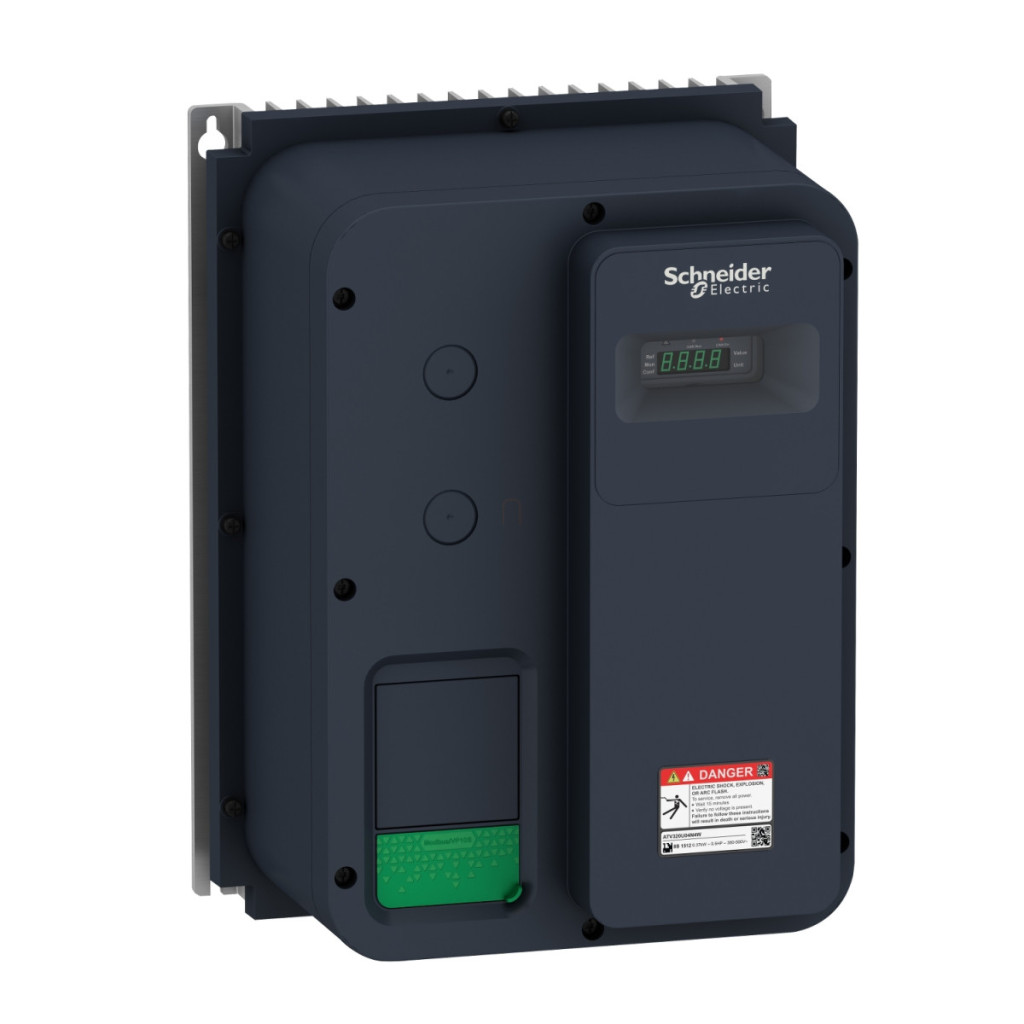

Altivar Machine ATV320U11N4W este un convertor de frecvență extrem de versatil, dezvoltat de Schneider Electric special pentru mașini complexe. Acest dispozitiv trifazat închis, de 1,1 kW, este alegerea perfectă pentru aplicații industriale care necesită un control fiabil al motorului în aplicații cu viteză variabilă. O caracteristică unică a acestui produs este carcasa sa robustă, montabilă pe perete, cu protecție IP66, care oferă o rezistență excelentă la pătrunderea prafului și umezelii, făcându-l ideal pentru funcționarea în condiții de mediu dificile. ATV320U11N4W are o gamă de tensiune de alimentare de 380-500 V, asigurând o compatibilitate largă cu diverse rețele industriale. Curentul nominal de ieșire este de 3,0 A, ceea ce este adecvat pentru condiții de funcționare dificile. Dispozitivul este echipat cu un filtru EMC de clasă C2 încorporat pentru a ajuta la minimizarea interferențelor electromagnetice, permițând integrarea fără probleme în sisteme care conțin echipamente electronice sensibile. Produsul are o serie de funcții de protecție, cum ar fi protecția fazei de intrare, protecția la supracurent între fazele de ieșire și împământare, protecția la supraîncălzire, protecția la scurtcircuit între fazele motorului și protecția termică. ATV320U11N4W are capacități de comunicare remarcabile, cu protocoale seriale Modbus și CANopen ca standard. Poate fi extins opțional cu diverse module de comunicare care acceptă, de asemenea, protocoalele CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Această flexibilitate permite integrarea convertizorului de frecvență în aproape orice sistem de automatizare industrială, indiferent de standardul de comunicare utilizat. Dispozitivul are 7 intrări digitale, inclusiv funcția de siguranță STO (Safe Torque Off) și o intrare de impulsuri programabilă, oferind opțiuni de control versatile. Cele 3 intrări analogice și 1 ieșire analogică suportă controlul precis al vitezei și cuplului, în timp ce ieșirile releu configurabile permit feedback-ul privind starea dispozitivului și implementarea diverselor sarcini de control. Altivar 320 are capacități de control impresionante, suportând atât controlul asincron, cât și sincron al motorului cu diferite profiluri. Modul cu patru cadrane permite acționarea și frânarea motorului în ambele sensuri de rotație, în timp ce chopperul de frânare încorporat asigură o frânare eficientă. Convertorul de frecvență poate funcționa la o frecvență maximă de ieșire de până la 0,599 kHz și acceptă o serie de tipuri de rampe de accelerare/decelerare, inclusiv curbe liniare, U, S și personalizabile. Frecvența de comutare reglabilă între 2 și 16 kHz permite un compromis optim între zgomotul motorului și generarea de căldură. Dispozitivul poate funcționa la temperaturi ambientale între -10 și 40 °C fără reducerea puterii și între 40 și 60 °C cu reducerea puterii. Printre funcțiile de siguranță, acesta suportă funcțiile Safely Limited Speed (SLS), Safe Stop 1 (SS1) și Safe Torque Off (STO), care sunt conforme cu reglementările moderne privind siguranța mașinilor.
Date tehnice Altivar Machine ATV320U11N4W
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Închis
Metodă de montare: Montare pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V (-15...10%)
Curent nominal de ieșire: 3,0 A
Putere motor: 1,1 kW în funcționare intensivă / 1,5 CP
Filtru EMC: Filtru EMC integrat clasa C2
Protecție IP: IP66
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, max. 30 V), DI5 ca intrare de impuls programabilă (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sink) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V c.c., 100 mA) Număr de intrări analogice: 3 Tipuri de intrări analogice: AI1 tensiune (0...10 V CC, 30 kOhm, 10 biți), AI2 tensiune diferențială bipolară (±10 V CC, 30 kOhm, 10 biți), AI3 curent (0...20 mA, configurabil, 250 Ohm, 10 biți)
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice: Configurabile prin software: curent (0...20 mA, 800 Ohm) sau tensiune (0...10 V CC, 470 Ohm)
Ieșiri releu
Tipuri de ieșiri releu: R1A, R1B, R1C, R2A, R2C logică releu configurabilă (durată de viață electrică de 100.000 de cicluri)
Curent maxim de comutare: releu R1: 3 A/250 VAC sau 3 A/30 VCC (rezistiv), 2 A (inductiv); R2 releu: 5 A/250 VAC sau 5 A/30 VDC (rezistiv)
Caracteristici de control al motorului
Profiluri de control al motorului: Raport tensiune/frecvență (5 puncte sau 2 puncte), control vectorial al fluxului fără senzor, moduri de control pentru economisirea energiei
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă (implicit 4 kHz)
Capacități de frânare a motorului: Injecție de curent continuu, întrerupător de frânare încorporat
Condiții de mediu
Poziție de funcționare: Verticală ±10 grade
Clasă de mediu: Clasa 3C3 și 3S2 conform IEC 60721-3-3
Temperatură ambiantă: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii
Funcții de siguranță
Funcții de siguranță acceptate: STO (oprire sigură a cuplului), SS1 (oprire sigură 1), SLS (viteză limitată în condiții de siguranță)
Caracteristici fizice
Lățime: 250 mm Înălțime: 340 mm Adâncime: 200 mm Cuplu excesiv tranzitoriu: 170...200% din cuplul nominal al motorului
