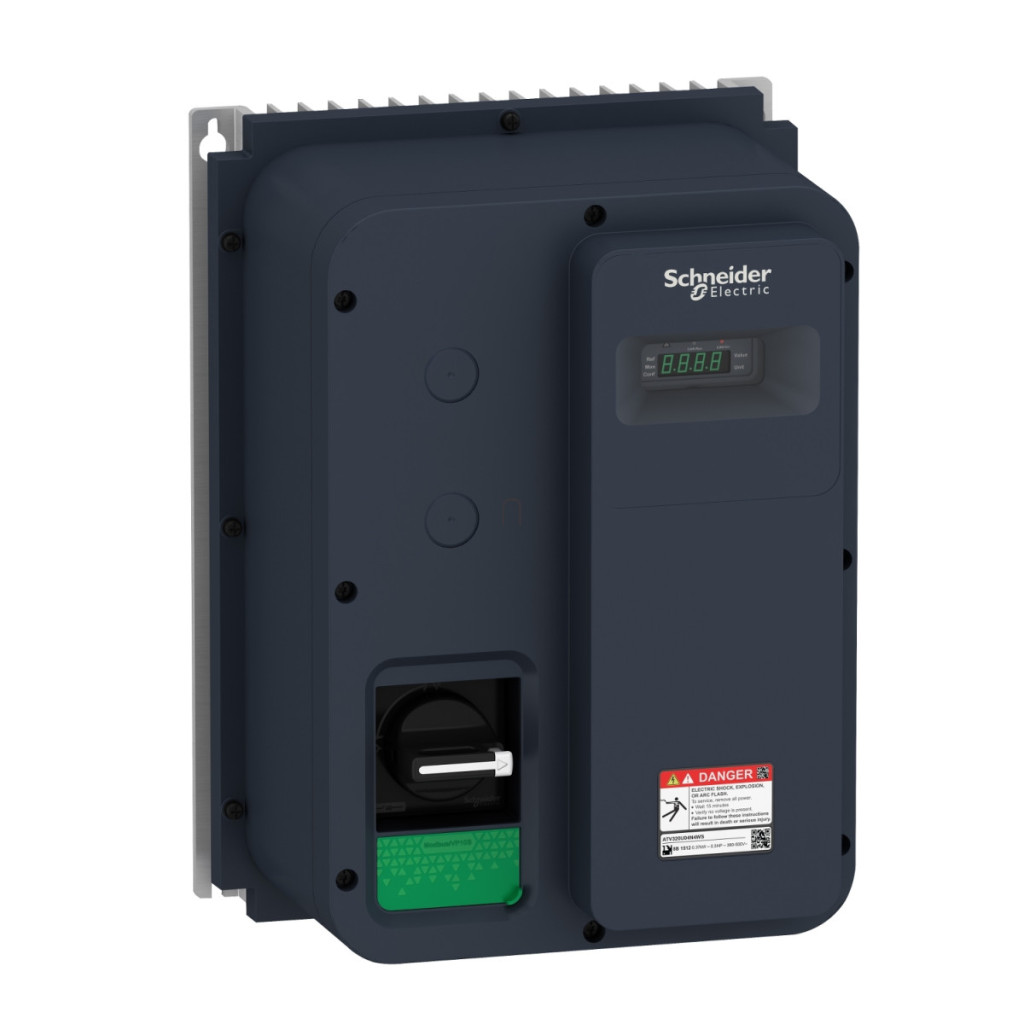

ATV320U11N4WS, parte a familiei de convertoare de frecvență Altivar Machine ATV320, este un convertizor de viteză trifazat de înaltă performanță, de 1,1 kW, conceput special pentru controlul motoarelor în mașini industriale complexe. Fabricat de Schneider Electric, dispozitivul are o carcasă IP65, ceea ce îl face ideal pentru utilizarea în medii în care este necesară o protecție sporită împotriva prafului și umezelii. Unul dintre cele mai mari avantaje ale ATV320U11N4WS este comutatorul izolator încorporat, care permite deconectarea în siguranță în timpul lucrărilor de întreținere. Convertorul de frecvență funcționează cu o tensiune de alimentare trifazată de 380-500 V și oferă un curent nominal de ieșire de 3 A. Variatorul este compatibil atât cu motoarele asincrone, cât și cu cele sincrone, ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de aplicații. Produsul acceptă mai multe profiluri de control al motorului, inclusiv raportul tensiune/frecvență (5 puncte sau 2 puncte), controlul vectorial al fluxului fără senzori și moduri de economisire a energiei. În ceea ce privește opțiunile de comunicare, ATV320U11N4WS vine în dotarea standard cu protocoale seriale Modbus și CANopen și poate fi extins cu diverse module de comunicare opționale, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Această flexibilitate permite integrarea convertizorului de frecvență în practic orice sistem de automatizare industrială. Versatilitatea dispozitivului este îmbunătățită și mai mult de un set bogat de I/O: 7 intrări digitale (inclusiv funcția de siguranță STO), 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică configurabilă. Ieșirile releului (R1A, R1B, R1C și R2A, R2C) permit controlul direct al dispozitivelor externe, cum ar fi contactoare sau dispozitive de semnalizare. ATV320U11N4WS oferă caracteristici de siguranță remarcabile, inclusiv viteză limitată de siguranță (SLS), oprire de siguranță (SS1) și cuplu de siguranță oprit (STO). Aceste caracteristici sunt conforme cu cele mai recente standarde de siguranță a mașinilor și reduc necesitatea unor componente de siguranță suplimentare. Funcțiile de protecție ale convertizorului includ protecție la defect de fază de intrare, protecție la supracurent de fază de ieșire și la împământare, protecție la supraîncălzire, protecție la scurtcircuit de fază a motorului și protecție termică. Convertorul de frecvență poate furniza o frecvență de ieșire între 0 și 599 Hz și are o frecvență de comutare reglabilă între 2 și 16 kHz. Dispozitivul măsoară 250 x 340 x 200 mm și cântărește 6,4 kg. Designul montat pe perete permite o poziție de instalare verticală de ±10 grade.
Schneider Electric Altivar Machine 320 - ATV320U11N4WS - convertizor de frecvență, 1,1 kW, 3f, 400 V c.a., Modbus/CANopen, IP65, cu întrerupător izolator Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Versiune: Cu întrerupător izolator
Format: Design închis
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 3,0 A
Putere motor: 1,1 kW pentru sarcini grele
Putere motor HP: 1,5 HP
Filtru EMC: Filtru EMC integrat clasa C2
Grad de protecție IP: IP65
Caracteristici I/O
Număr de intrări digitale: 7
Tipuri de intrări digitale:
- STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
- Intrări logice DI1...DI6, 24 V CC (30 V)
- DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de ieșiri digitale: 3
Număr de intrări analogice: 3
Tipuri de intrări analogice:
- Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Control motor
Profil de control motor asincron:
- Raport tensiune/frecvență, 5 puncte
- Control vectorial al fluxului fără senzor, standard
- Raport tensiune/frecvență - Economie de energie, U/f cuadratic
- Control vectorial al fluxului fără senzor - Economie de energie
- Raport tensiune/frecvență, 2 puncte Profil de control al motorului sincron: Control vectorial fără senzor Frecvență maximă de ieșire: 0,599 kHz Frecvență de comutație: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Funcții de protecție
Tip de protecție:
- Defecțiune fază de intrare: acționare
- Supracurent între fazele de ieșire și pământ: unitate
- Protecție la supraîncălzire: unitate
- Scurtcircuit între fazele motorului: unitate
- Protecție termică: unitate
Funcții de siguranță
Viteză limitată în condiții de siguranță (SLS): Da
Oprire sigură 1 (SS1): Da
Cuplu de oprire sigur (STO): Da
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 200 mm
Greutate netă: 6,4 kg
Caracteristici de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
