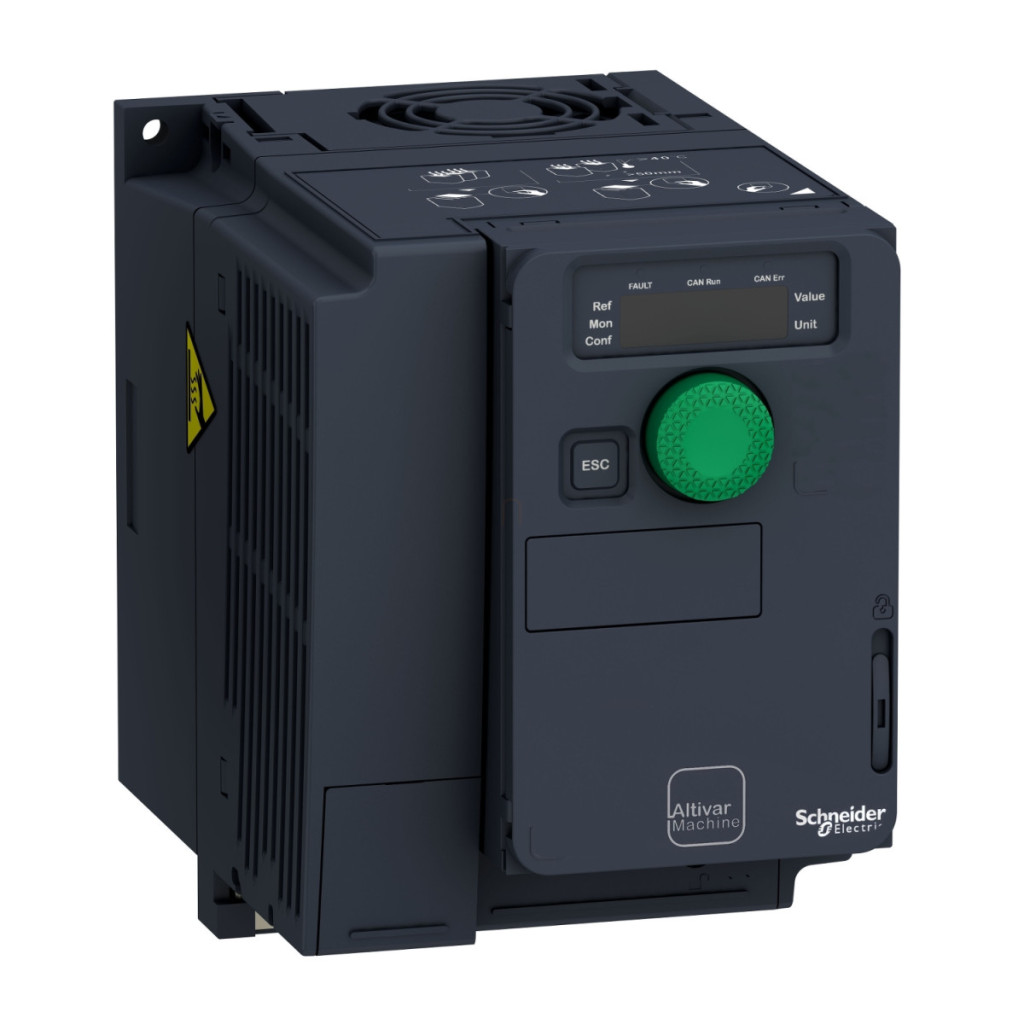

Membru compact al seriei de convertoare de frecvență Altivar Machine ATV320 de la Schneider Electric, modelul ATV320U15M2C este o alegere excelentă pentru controlul motoarelor în mașini complexe. Acest convertizor de 1,5 kW combină în mod unic fiabilitatea, versatilitatea și funcționarea inteligentă, cerințe esențiale pentru aplicațiile industriale moderne. Convertizorul de frecvență ATV320U15M2C funcționează cu o sursă de alimentare monofazată de 200-240 V și oferă un curent nominal de ieșire de 8 A. Dispozitivul poate fi montat pe perete, iar designul său compact (105 x 142 x 158 mm) ocupă un spațiu minim în dulapul de comandă. Dispozitivul cu clasă de protecție IP20 are un filtru EMC integrat de clasă C2, care facilitează conformitatea cu reglementările privind compatibilitatea electromagnetică. În ceea ce privește opțiunile de comunicare, acesta acceptă în mod standard protocoalele seriale Modbus și CANopen, dar poate fi extins cu module de comunicare opționale pentru rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, printre altele. Convertorul de frecvență oferă un set remarcabil de funcții pentru controlul motorului. Pentru motoarele asincrone, puteți alege dintre reglarea raportului tensiune/frecvență în 5 puncte, controlul vectorial al fluxului, caracteristicile U/f cuadratice de economisire a energiei și alte moduri avansate de control. Pentru motoarele sincrone, este disponibil controlul vectorial fără senzori. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Unitatea poate funcționa în modul cu patru cadrane și are un chopper de frânare încorporat care poate absorbi energia generată în timpul funcționării generatorului pe o rezistență de frânare externă în timpul frânării. La oprire, motorul poate fi oprit prin injecție de curent continuu. Compensarea alunecării funcționează automat sub orice sarcină și poate fi controlată între 0 și 300%. ATV320U15M2C oferă o gamă largă de opțiuni de intrare și ieșire pentru integrarea flexibilă a sistemului. Are 7 intrări digitale, inclusiv una cu funcție de siguranță STO (Safe Torque Off), și o intrare DI5 care poate fi configurată și ca intrare de impulsuri. Logica intrării digitale poate fi pozitivă (sursă) sau negativă (rezervor). Există 3 ieșiri digitale, 3 intrări analogice (tipuri de tensiune și curent) și 1 ieșire analogică configurabilă. În plus, dispozitivul are și ieșiri releu configurabile. Din punct de vedere al siguranței, funcțiile STO (oprire cuplu de siguranță) și SS1 (oprire de siguranță 1) sunt deosebit de importante, la fel ca și suportul pentru SLS (viteză limitată de siguranță). Funcțiile de protecție a acționării includ defectarea fazei de intrare, supraintensitatea de curent a fazei de ieșire și a împământării, supraîncălzirea, scurtcircuitul între fazele motorului și protecția termică. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare: între -10 °C și 50 °C fără reducere a puterii și între 50-60 °C cu reducere a puterii. În funcție de diferitele opțiuni de montare (tipurile A, B și C) și de frecvența de comutare, curentul maxim în condiții de funcționare poate fi determinat utilizând curbele de reducere a puterii. Convertorul de frecvență ATV320U15M2C este alegerea ideală pentru aplicații industriale complexe în care sunt importante controlul precis al motorului, comunicarea în rețea și funcționarea fiabilă.
Schneider Electric Altivar Machine 320 - ATV320U15M2C - convertizor de frecvență, 1,5 kW, 1f, 230 V c.a., Modbus/CANopen, IP20, design compact, date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare specific: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montare pe perete
Porturi de comunicare: Modbus serial, CANopen
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 8,0 A
Putere motor: 1,5 kW pentru funcționare intensivă
Putere motor (CP): 2 CP
Filtru EMC: Filtru EMC integrat clasa C2
Grad de protecție IP: IP20
Intrări/ieșiri
Număr de intrări digitale: 7
Tip de intrări digitale: STO oprire cuplu de siguranță, 24 V CC, impedanță: 1,5 kOhm; intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă); Logică negativă (sursă) Număr de ieșiri digitale: 3 Tipul ieșirilor digitale: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA; Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabile prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Profil de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătratic; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare
Tipuri: Liniar; U; S; CUS; Schimbare rampă; Adaptare rampă de accelerare/decelerare; Oprire automată accelerare/decelerare cu injecție CC
Caracteristici fizice
Lățime: 105,0 mm Înălțime: 142,0 mm Adâncime: 158,0 mm Greutate netă: 1,6 kg Condiții de mediu Poziție de funcționare: Verticală +/- 10 grade Temperatură ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii; 50...60 °C cu reducere a puterii Verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii; 50...60 °C cu factor de reducere a puterii
Temperatura de depozitare: -25...70 °C
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată sigură (SLS): Da
