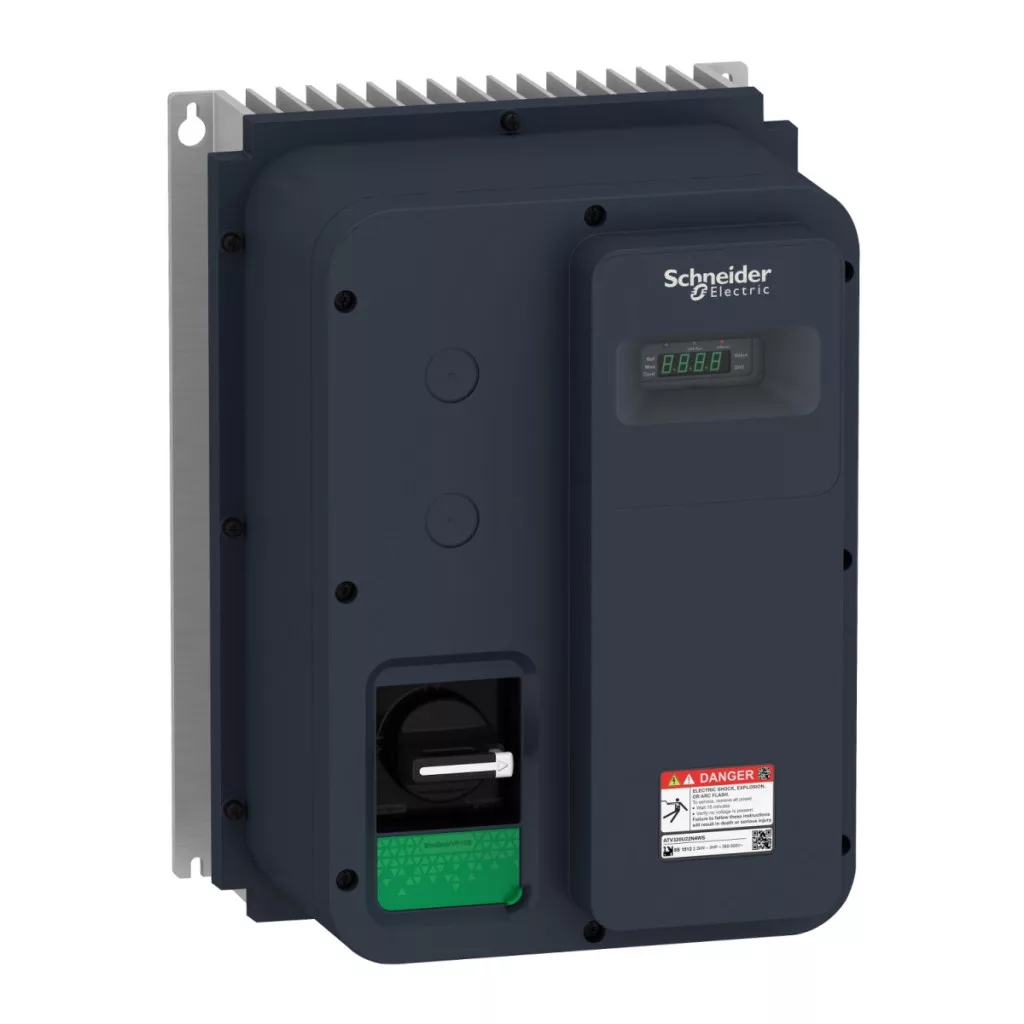

Altivar Machine ATV320 - Date tehnice ATV320U15M2WS
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Cu întrerupător de deconectare
Design: Închis
Metodă de montare: Montabil pe perete
Protocol de comunicare: Modbus serial, CANopen
Plăci de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 8,0 A
Putere motor: 1,5 kW în condiții de utilizare intensă
Putere motor (CP): 2 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Protecție IP: IP65
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale:
- STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
- DI1...DI6 intrări logice, 24 V CC (30 V)
- DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă)
Număr de ieșiri digitale: 3
Număr de intrări analogice: 3
Tipuri de intrări analogice:
- Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Tensiune diferențială bipolară AI2: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Curent AI3: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele prin configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Caracteristici de control
Profiluri de control al motorului:
- Raport tensiune/frecvență, 5 puncte
- Control vectorial al fluxului fără senzori, standard
- Raport tensiune/frecvență - Economie de energie, U/f cuadratic
- Control vectorial al fluxului fără senzori - Economisire de energie
- Raport tensiune/frecvență, 2 puncte
- Control vectorial fără senzor pentru motoare sincrone
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă
Frecvență nominală de comutare: 4 kHz
Dimensiuni și mediu de funcționare
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 235,0 mm
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă de funcționare: -10…40 °C fără reducere a puterii, 40…60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25…70 °C
Certificate și standarde
Certificate de produs: CE, ATEX, NOM, GOST, EAC, RCM, KC
Marcaje: CE, ATEX, UL, CSA, EAC, RCM
Standarde: IEC 61800-5-1
