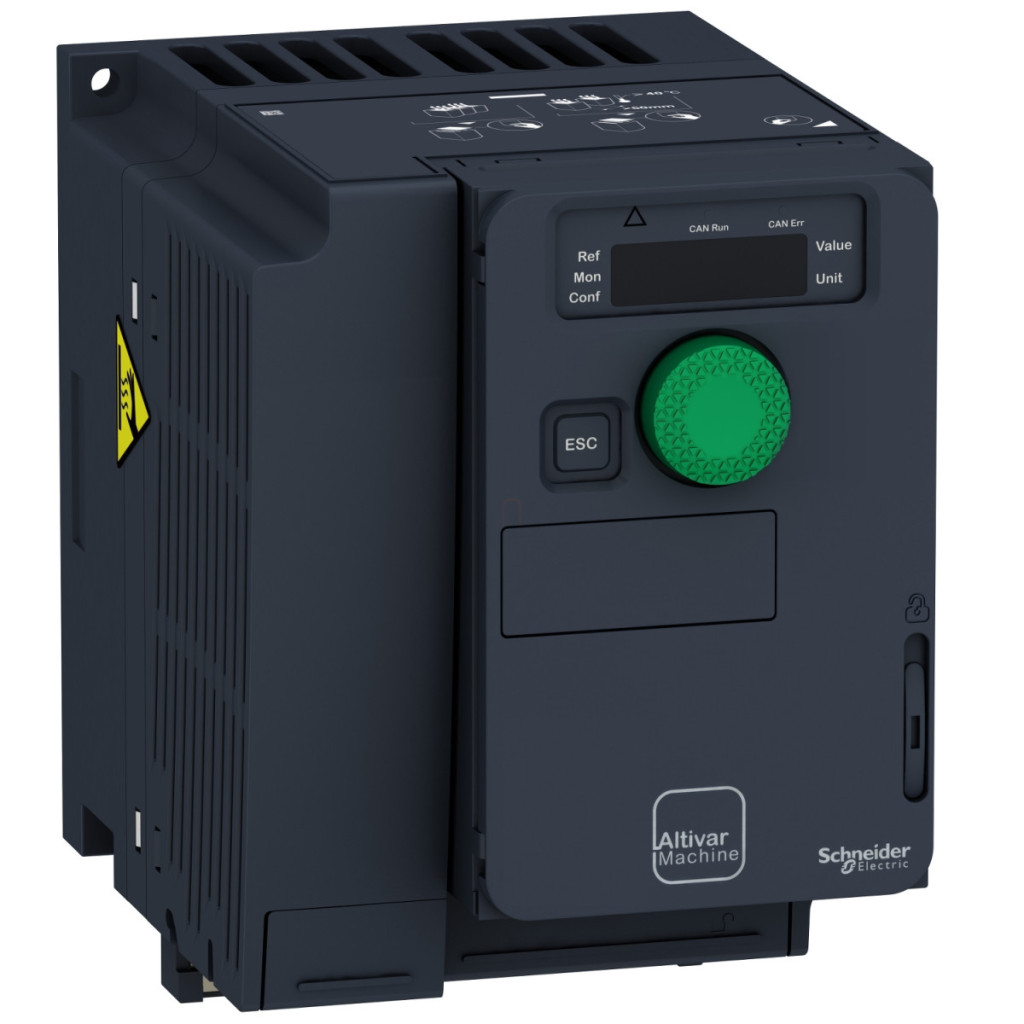

Convertorul de frecvență Schneider Electric Altivar Machine ATV320 seria ATV320U15M3C oferă o soluție extrem de versatilă pentru controlul motoarelor în mașini industriale complexe. Acest dispozitiv compact, de 1,5 kW, este surprinzător de mic pentru puterea sa, măsurând doar 105 x 143 x 138 mm, ceea ce îl face ideal pentru aplicații în care spațiul este limitat. Convertorul de frecvență ATV320U15M3C funcționează cu o sursă de alimentare trifazată de 200-240 V și are capacități excelente pentru diverse sarcini de control al motoarelor. Dispozitivul are un curent de ieșire maxim de 8,0 A, ceea ce îl face o alegere ideală pentru funcționarea motoarelor asincrone trifazate de 1,5 kW (2 cai putere) chiar și în condiții de funcționare dificile. Controlerul acceptă o gamă largă de profiluri de control al motorului, inclusiv raportul tensiune/frecvență cu caracteristici în 5 sau 2 puncte, control vectorial al fluxului fără senzori și moduri de economisire a energiei. Dispozitivul este, de asemenea, potrivit pentru controlul motoarelor sincrone cu control vectorial fără senzori, ceea ce îl face extrem de flexibil pentru utilizarea într-o varietate de aplicații. În ceea ce privește opțiunile de comunicare, ATV320U15M3C acceptă protocoalele seriale Modbus și CANopen în configurația sa de bază, dar poate fi extins opțional cu module de comunicare industrială suplimentare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, ceea ce îl face ușor de integrat într-o gamă largă de sisteme de automatizare. Convertorul de frecvență are protecție IP20 și poate fi montat pe perete. Intervalul de temperatură de funcționare al unității este între -10 °C și 50 °C fără reducerea puterii, în timp ce poate fi utilizat cu performanțe reduse între 50 °C și 60 °C. Frecvența de comutare este reglabilă între 2 și 16 kHz, cu o frecvență nominală de comutare de 4 kHz. Convertorul de frecvență ATV320U15M3C oferă o gamă largă de opțiuni de intrare și ieșire: are 7 intrări digitale, inclusiv una cu funcție de siguranță STO (Safe Torque Off) și o intrare care poate fi configurată ca intrare de impuls (DI5). În plus, există 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică configurabilă prin software. Ieșirile releului dispozitivului au o logică configurabilă, care oferă opțiuni de control flexibile. Funcțiile de control includ funcționarea în cuadratură, control PID și diverse rampe de accelerare și decelerare (liniare, U, S și personalizate). Opțiunile de frânare includ injecție de curent continuu și un controler de rezistență de frânare încorporat. Dispozitivul are, de asemenea, o serie de funcții de siguranță, cum ar fi STO (Safe Torque Off) și SLS (Safely Limited Speed), precum și SS1 (Safe Stop 1). Funcțiile sale de protecție includ protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului, protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitului între fazele motorului și protecție termică.
Schneider Electric Altivar Machine 320 - ATV320U15M3C - convertizor de frecvență, 1,5 kW, 3f, 230 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Compact
Montare: Montabil pe perete
Alimentare electrică
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 8,0 A
Putere motor: 1,5 kW pentru utilizare intensivă
Putere motor CP: 2 CP
Filtru EMC: Niciunul
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
DI1...DI6 intrări logice, 24 V CC (30 V)
DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V) Număr de ieșiri digitale: 3 Număr de intrări analogice: 3 Număr de ieșiri analogice: 1 Ieșiri releu: Logică releu configurabilă (R1A, R1B, R1C, R2A, R2C)
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Control motor
Profiluri de control motor asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Raport tensiune/frecvență cu economie de energie, Control vectorial al fluxului fără senzori cu economie de energie
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Caracteristici de performanță
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere)
Frecvență nominală de comutare: 4 kHz
Metodă de frânare: injecție CC
Chopper de frânare încorporat: Da
Caracteristici fizice
Lățime: 105,0 mm
Înălțime: 143,0 mm
Adâncime: 138,0 mm
Greutate netă: 1,4 kg
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Date de mediu
Poziție de montare: verticală +/- 10 grade
Clasă de mediu: clasa 3C3 și clasa 3S2 conform IEC 60721-3-3
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
