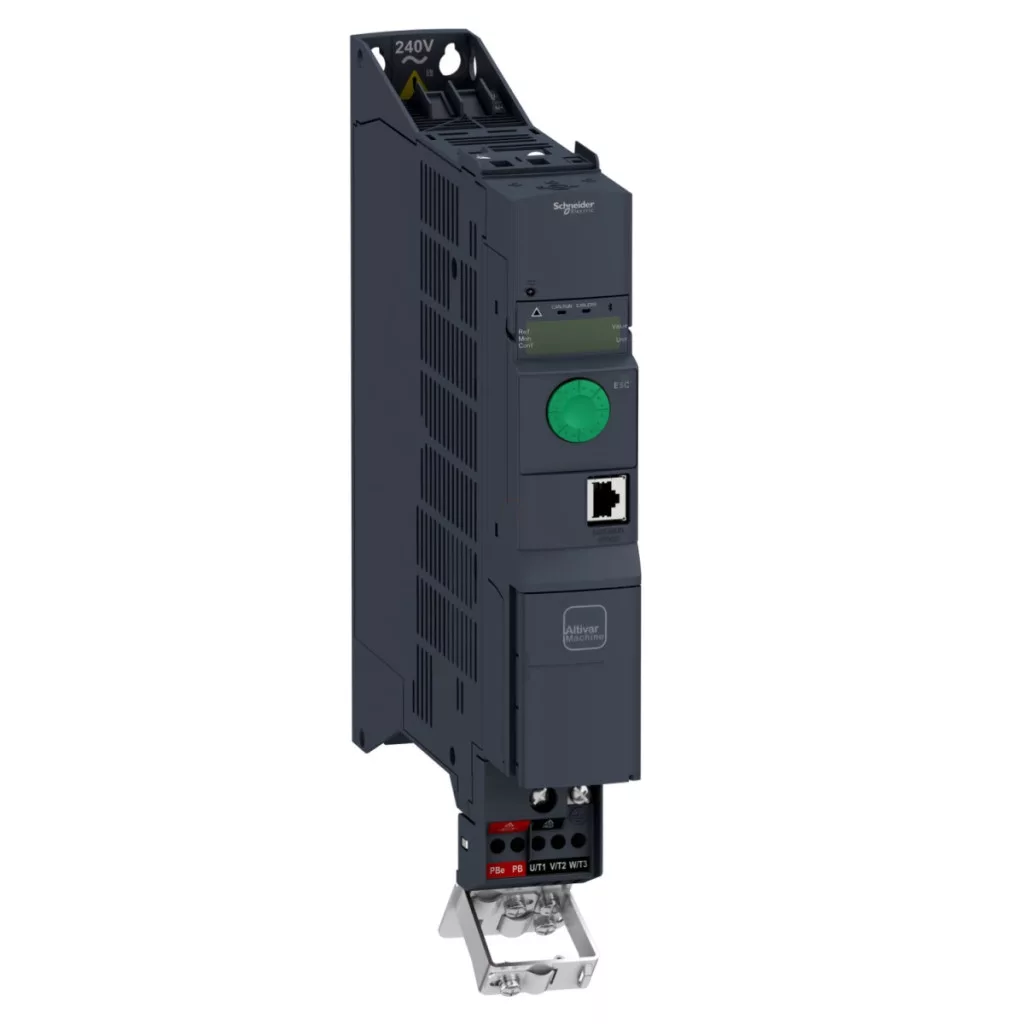

Gama de produse Altivar Machine ATV320 este o versiune compactă a convertizoarelor de frecvență avansate Schneider Electric, dezvoltate special pentru controlul mașinilor complexe. Convertorul de frecvență ATV320U15N4B este un dispozitiv de tip carte, cu o putere de 1,5 kW, trifazic, cu tensiune de alimentare de 380-500 V, cu design montabil în dulap. Acest convertizor versatil oferă o gamă largă de opțiuni de comunicare, inclusiv protocoale seriale Modbus și CANopen încorporate. Poate fi extins cu diverse module de comunicare, cum ar fi CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Convertorul are un filtru EMC încorporat de clasa C2 și protecție IP20, asigurând o funcționare fiabilă chiar și în medii industriale. Dispozitivul are un curent nominal de ieșire de 4,1 A, care este potrivit pentru aplicații cu cerințe ridicate. Convertorul de frecvență are 7 intrări digitale, inclusiv o funcție de siguranță STO (Safe Torque Off), care funcționează la 24 V CC cu o impedanță de 1,5 kOhm. Intrările logice DI1-DI6 funcționează, de asemenea, la 24 V c.c. (30 V), iar intrarea DI5 poate fi programată și ca intrare de impulsuri în intervalul 0-30 kHz. Dispozitivul poate fi utilizat atât cu logica pozitivă (sursă), cât și cu logica negativă (rezervor). Cele trei intrări analogice acceptă diferite tipuri de semnale: AI1 acceptă tensiune de 0-10 V c.c., AI2 acceptă tensiune diferențială bipolară de +/- 10 V c.c., iar AI3 acceptă curent de 0-20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare). Unitatea are, de asemenea, o ieșire analogică configurabilă prin software, care poate funcționa în modul 0-20 mA sau 0-10 V CC. ATV320U15N4B oferă diverse profiluri de control al motorului, cum ar fi raportul tensiune/frecvență cu 5 sau 2 puncte, control vectorial al fluxului fără senzor, moduri de control cu economisire de energie și control sincron al motorului. Frecvența de comutare este reglabilă între 2-16 kHz, cu o frecvență nominală de comutare de 4 kHz. Frecvența maximă de ieșire este de 0,599 kHz. Dispozitivul suportă funcționarea în patru cadrane și are o funcție de frânare cu întrerupător încorporată. Opțiunile de frânare includ injecție DC. Dispozitivul are dimensiuni compacte: 45 mm lățime, 325 mm înălțime și 245 mm adâncime, cântărind doar 2,5 kg. Produsul poate fi suprasolicitat în prezent cu 170-200% din cuplul nominal. De asemenea, oferă funcții de siguranță, cum ar fi viteza limitată de siguranță (SLS) sau oprirea de siguranță 1 (SS1) și cuplul de siguranță oprit (STO). ATV320U15N4B oferă protecție completă împotriva defectării fazei de intrare, a fazei de ieșire și a supracurentului la împământare, a supraîncălzirii, a scurtcircuitului între fazele motorului și a supraîncărcării termice.
Schneider Electric Altivar Machine 320 - ATV320U15N4B - convertizor de frecvență, 1,5 kW, 3f, 400 V c.a., Modbus/CANopen, IP20, design tip carte date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație specială: Mașini complexe
Versiune: Versiune standard
Design: Format carte
Metodă de montare: Montabil în dulap
Opțiuni de comunicare
Protocol de comunicare de bază: Modbus serial, CANopen
Carduri de expansiune: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V (-15...10%)
Curent nominal de ieșire: 4,1 A
Putere motor: 1,5 kW pentru aplicații grele
Putere motor: 2 CP
Filtru EMC: Filtru EMC integrat clasa C2
Grad de protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tip intrare digitală: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V CC, 30 V), DI5 programabilă ca intrare de impuls (0...30 kHz, 24 V CC, 30 V)
Număr de ieșiri digitale: 3
Tip ieșire digitală: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA Număr de intrări analogice: 3 Tip intrare analogică: AI1 tensiune (0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară (+/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent (0...20 mA sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent AQ1 configurabil prin software (0...20 mA, impedanță 800 Ohm, rezoluție 10 biți), tensiune configurabile prin software AQ1 (0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți)
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență cu 5 puncte, Control vectorial al fluxului fără senzor (standard), Raport tensiune/frecvență - Economisire energie, U/f pătrat, Control vectorial al fluxului fără senzor - Economisire energie, Raport tensiune/frecvență cu 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Metodă de frânare: injecție CC
Chopper de frânare încorporat: Da
Caracteristici mecanice
Lățime: 45,0 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 2,5 kg
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de funcționare
Poziție de funcționare: verticală +/- 10 grade
Temperatură ambiantă de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
Temperatură ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de transport: -25...70 °C
Funcții de siguranță
Viteză limitată de siguranță (SLS): Da Oprire sigură 1 (SS1): Da Oprire sigură a cuplului (STO): Da
