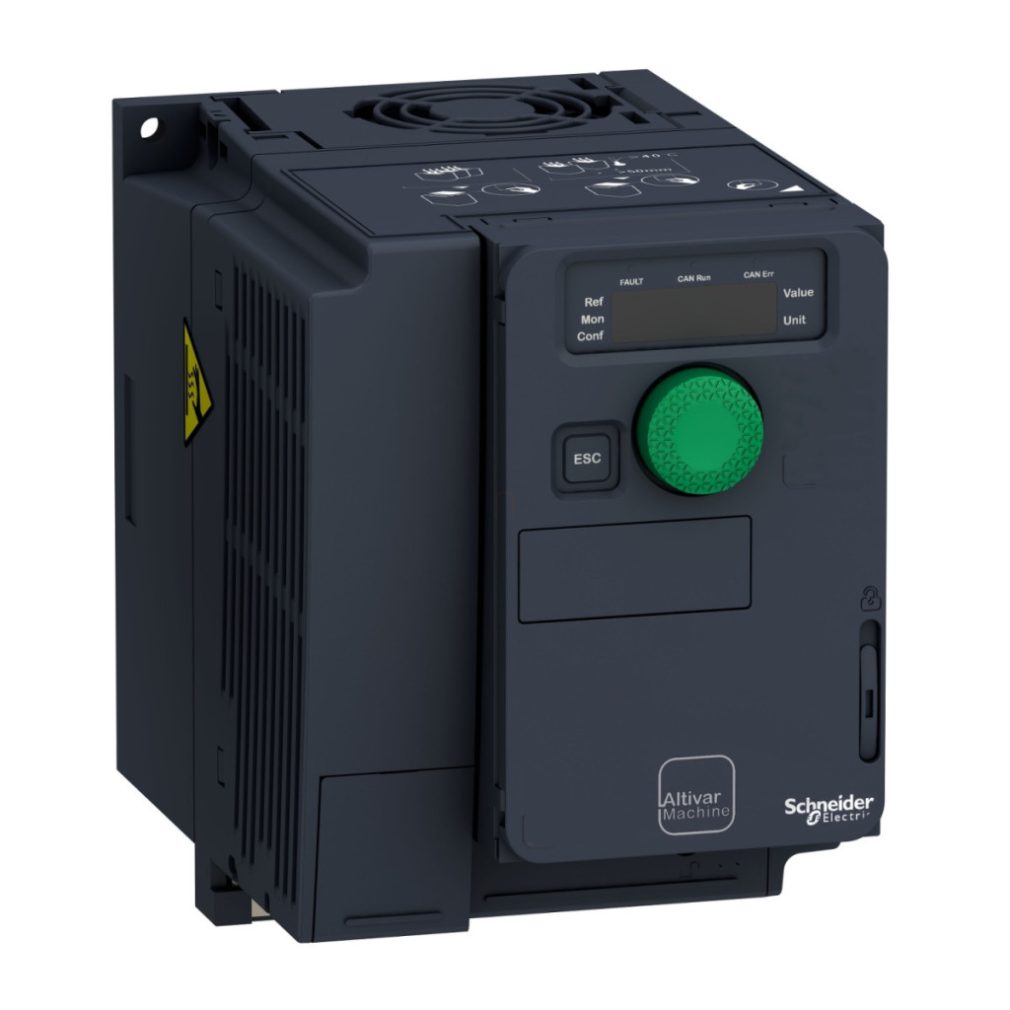

Schneider Electric Altivar Machine 320 - ATV320U15N4C - convertizor de frecvență, 1,5 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design compact date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație specială: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V -15...+10%
Curent nominal de ieșire: 4,1 A
Putere motor: 1,5 kW (pentru aplicații grele)
Putere motor: 2 CP
Filtru EMC: Filtru EMC integrat clasa C2
Grad de protecție IP: IP20
Intrări/ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale:
- Decuplare cuplu de siguranță STO, 24 V CC, impedanță: 1,5 kOhm
- Intrări logice DI1...DI6, 24 V CC (30 V)
- DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA Număr de intrări analogice: 3 Tipuri de intrări analogice: - Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice:
- Curent AQ1 configurabil prin software: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți
- Tensiune configurabile prin software AQ1: 0...10 V DC impedanță 470 Ohm, rezoluție 10 biți
Ieșiri releu
Relee configurabile: R1A 1 NO, R1B 1 NC, R1C, R2A 1 NO, R2C
Durată de viață electrică: 100.000 de cicluri
Caracteristici de control al motorului
Moduri de control pentru motoare asincrone:- Raport tensiune/frecvență, 5 puncte - Control vectorial al fluxului fără senzor, standard - Raport tensiune/frecvență - Economisire de energie, U/f pătratic - Control vectorial al fluxului fără senzor - Economisire de energie- Raport tensiune/frecvență, 2 puncte
Mod de control pentru motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, schimbare rampă, adaptare rampă de accelerare/decelerare, oprire automată cu injecție DC
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă 0...300%, Nu este disponibilă pentru raportul tensiune/frecvență (2 sau 5 puncte)
Caracteristici de comutare
Frecvență de comutare: 2...16 kHz reglabilă, cu factor de evaluare 4...16 kHz
Frecvență nominală de comutație: 4 kHz
Moduri de frânare: Cu injecție CC, control rezistor de frânare încorporat
Caracteristici fizice
Lățime: 105,0 mm Înălțime: 142,0 mm Adâncime: 158,0 mm Greutate netă: 1,3 kg Condiții de mediu Poziție de funcționare: verticală +/- 10 grade Temperatură ambiantă de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii Verticală +/- 10 grade
Temperatură ambiantă de funcționare: -10…50 °C fără reducere a puterii, 50…60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25 până la 70 °C Volum aer de răcire: 18,0 m³/h Funcții de siguranță Oprire cuplu de siguranță (STO): Da Oprire de siguranță 1 (SS1): Da Viteză limitată de siguranță (SLS): Da Da Certificate: CE, ATEX, NOM, GOST, EAC, RCM, KC
