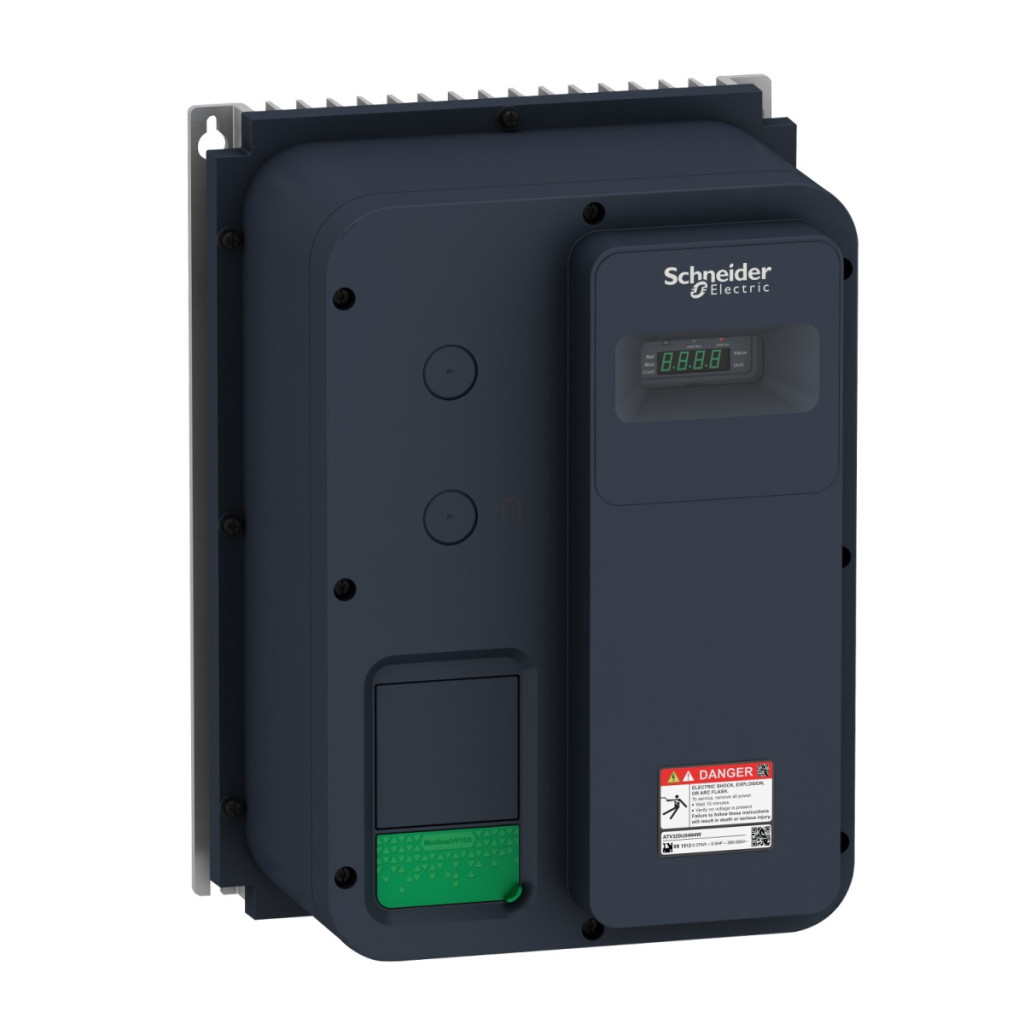

Convertorul de frecvență Altivar Machine ATV320 seria ATV320U15N4W este un dispozitiv compact și versatil, conceput special pentru controlul mașinilor industriale complexe. Acest convertizor de frecvență are o putere nominală de 1,5 kW și este optimizat pentru condiții de funcționare dificile, garantând fiabilitate chiar și în cele mai exigente aplicații. Convertorul de frecvență ATV320U15N4W fabricat de Schneider Electric funcționează cu o tensiune de alimentare trifazată de 380-500 V și are un curent nominal de ieșire de 4,1 A. Datorită clasei de protecție IP66, este ideal pentru utilizarea în medii în care este necesară protecția împotriva prafului și a jeturilor puternice de apă. Designul închis și caracteristica de montare pe perete sporesc și mai mult versatilitatea dispozitivului. Versiunea standard a produsului este dotată cu un filtru EMC C2 încorporat, care asigură compatibilitatea electromagnetică. ATV320U15N4W este extrem de flexibil în ceea ce privește opțiunile de comunicare: este dotat standard cu protocoale seriale Modbus și CANopen, dar poate fi extins cu carduri opționale pentru module de comunicare EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Funcțiile de control sunt, de asemenea, remarcabile: 7 intrări discrete (inclusiv funcția de siguranță STO), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică asigură un control precis. Sarcini de control suplimentare pot fi efectuate cu ieșirile releului (R1A, R1B, R1C, R2A, R2C). În domeniul controlului acționării, ATV320U15N4W oferă mai multe moduri de funcționare: controlul raportului tensiune/frecvență în 5 sau 2 puncte pentru motoare asincrone, control vectorial al fluxului fără senzori (în modul standard sau de economisire a energiei) și control vectorial fără senzori pentru motoare sincrone. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Dispozitivul este capabil să funcționeze în patru cadrane, iar frânarea poate fi realizată prin injecție de curent continuu sau prin controlerul de rezistență de frânare încorporat. Produsul are o serie de funcții de protecție, cum ar fi pierderea fazei de intrare, supra-curentul de fază de ieșire și de împământare, supraîncălzirea, scurtcircuitul motorului și protecția termică. În ceea ce privește funcțiile de siguranță, ATV320U15N4W acceptă Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS). Dispozitivul este conform cu numeroase standarde și certificări internaționale, inclusiv marcajele CE, ATEX, NOM, GOST, EAC, RCM și KC. Are dimensiuni compacte: 250 mm lățime, 340 mm înălțime și 200 mm adâncime, cântărind 6,0 kg. Temperatura ambiantă de funcționare este între -10 °C și +40 °C cu performanță garantată și între 40-60 °C cu performanță redusă.
Schneider Electric Altivar Machine 320 - ATV320U15N4W - date tehnice convertor de frecvență
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Închis
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V (-15...+10%)
Curent nominal de ieșire: 4,1 A
Putere motor: 1,5 kW (pentru funcționare intensivă)
Putere motor (CP): 2 CP
Filtru EMC: Încorporat clasa C2
Grad de protecție IP: IP66
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: modul de comunicare CANopen, modul de comunicare EtherCAT, modul de comunicare Profibus DP V1, modul de comunicație PROFINET, modul de comunicație Ethernet Powerlink, modul de comunicație EtherNet/IP, modul de comunicație DeviceNet
Intrări și ieșiri
Număr de intrări discrete: 7
Tip de intrare discretă: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V CC, max. 30 V), DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V c.c.
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de ieșiri discrete: 3
Tip ieșire discretă: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V CC, 100 mA) Număr de intrări analogice: 3 Tip intrare analogică: AI1 tensiune: 0...10 V CC (impedanță: 30 kOhm, rezoluție: 10 biți), AI2 tensiune diferențială bipolară: +/-10 V CC (impedanță: 30 kOhm, rezoluție: 10 biți), AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA configurabil, impedanță: 250 Ohm, rezoluție: 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Ieșire curent configurabilă prin software AQ1: 0...20 mA (impedanță: 800 Ohm, rezoluție: 10 biți) sau ieșire de tensiune: 0...10 V CC (impedanță: 470 Ohm, rezoluție: 10 biți)
Ieșiri releu: Releu configurabil R1A (NO), R1B (NC), R1C, R2A (NO), R2C - cu o durată de viață de comutare de 100.000 de cicluri
Caracteristici de control
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Raport tensiune/frecvență cu economie de energie, Control vectorial al fluxului fără senzori cu economie de energie, Raport tensiune/frecvență (2 puncte)
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 599 Hz
Rampele de accelerare/decelerare: liniare, U, S, personalizate, schimbare rampă, adaptare automată rampă de accelerare/decelerare
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu reducere a puterii)
Frecvență nominală de comutare: 4 kHz
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă între 0...300%
Funcții de protecție
Tip de protecție: Defecțiune fază intrare, Supracurent fază ieșire și împământare, Supraîncălzire, Scurtcircuit între fazele motorului, Protecție termică
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SLS (viteză limitată în condiții de siguranță): Da
SS1 (Oprire sigură 1): Da
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 200 mm
Temperatură de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii
Poziție de funcționare: verticală +/- 10 grade
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
