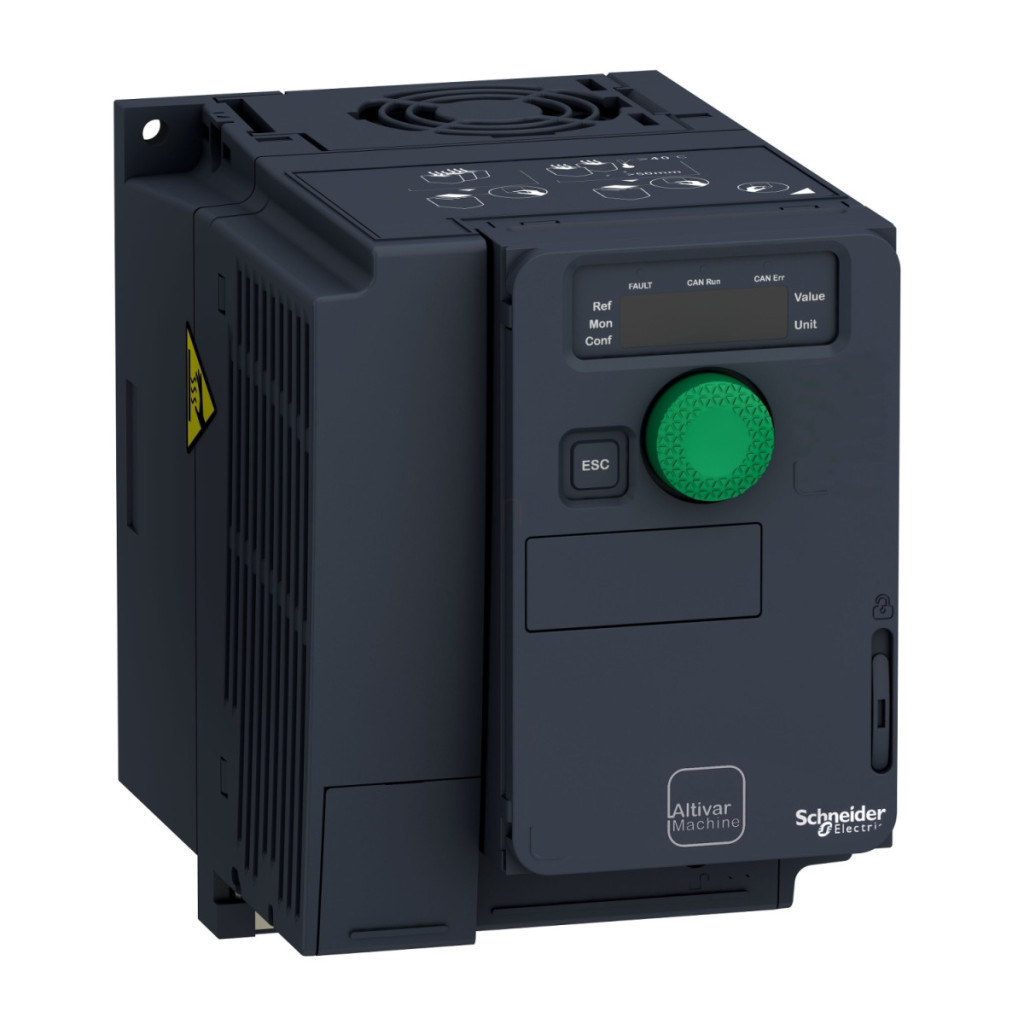

Seria de convertoare de frecvență Altivar Machine ATV320, tip ATV320U15S6C, este soluția performantă de la Schneider Electric pentru controlul precis al motoarelor mașinilor complexe. Această versiune compactă, trifazată, cu o putere nominală de 1,5 kW, funcționează într-un interval de tensiune de alimentare de 525-600 V și este alegerea optimă pentru aplicații industriale care necesită un control fiabil al motorului, chiar și în condiții de funcționare dificile. Versatilitatea convertizorului de frecvență ATV320U15S6C este asigurată de protocoalele de comunicare seriale Modbus și CANopen încorporate, care pot fi extinse cu diverse module de comunicare opționale: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Dispozitivul are un curent nominal de ieșire de 2,7 A, care este adecvat pentru acționarea motoarelor asincrone și sincrone cu o putere de 1,5 kW (2 cai putere). Se montează pe perete și are protecție IP20, fiind adecvat pentru instalarea în interior. Convertorul de frecvență are funcții de control remarcabile: oferă 7 intrări discrete (inclusiv funcția de întrerupere a cuplului de siguranță STO), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică. Acesta acceptă diverse profiluri de control al motorului, cum ar fi controlul proporțional al tensiunii/frecvenței (5 puncte), controlul vectorial al fluxului fără senzor, moduri de control cu economisire de energie și control vectorial al motoarelor sincrone fără senzor. Dispozitivul este capabil să funcționeze în 4 cadrane și are o frecvență maximă de ieșire de 0,599 kHz. Frecvența de comutare este reglabilă între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Compensarea alunecării motorului este automată, independentă de sarcină și reglabilă între 0 și 300%. Caracteristici suplimentare avantajoase ale convertizorului de frecvență includ un chopper de frânare încorporat, frânare cu injecție de curent continuu în timpul opririi și multiple rampe de accelerare și decelerare (liniare, U, S, CUS). Dispozitivul are, de asemenea, mai multe funcții de siguranță: oprire sigură a cuplului (STO), viteză limitată sigură (SLS) și oprire sigură 1 (SS1). Dimensiunile sale compacte (105 mm lățime, 142 mm înălțime, 158 mm adâncime) și greutatea de 1,29 kg îl fac ușor de instalat. Intervalul de temperatură de funcționare -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii. Sunt acceptate diverse metode de instalare: instalare individuală cu capac de ventilație (tip A), instalare side-by-side cu capacul de ventilație îndepărtat (tip B) sau instalare individuală cu capacul de ventilație îndepărtat la temperaturi ambientale mai ridicate (tip C).
Schneider Electric Altivar Machine 320 - ATV320U15S6C date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini complexe
Versiune: Design standard
Format: Compact
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 525...600 V - 15...10%
Curent nominal de ieșire: 2,7 A
Putere motor: 1,5 kW în condiții de utilizare intensă
Putere motor (CP): 2 CP
Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Caracteristici de comunicare
Protocoale de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Caracteristici I/O
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO întrerupere cuplu de siguranță (24 V c.c., impedanță 1,5 kOhm), intrări logice DI1...DI6 (24 V CC), DI5 programabilă ca intrare de impuls (0-30 kHz)
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (sursă) Număr de ieșiri discrete: 3 Număr de intrări analogice: 3 Număr de ieșiri analogice: 1 Ieșiri releu: Logică releu configurabilă (R1A, R1B, R1C, R2A, R2C)
Caracteristici de control
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor, Moduri de control cu economie de energie
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă (nominală 4 kHz)
Funcționare în 4 cadrane: Da
Funcții de siguranță
Funcții de siguranță: Oprire cuplu de siguranță (STO), Viteză limitată sigură (SLS), Oprire sigură 1 (SS1)
Caracteristici fizice
Lățime: 105,0 mm
Înălțime: 142,0 mm
Adâncime: 158,0 mm
Temperatură de funcționare: -10...50 °C fără reducere a puterii, 50...60°C cu factor de reducere a sarcinii
Metode de instalare: Tipul A (instalare individuală cu capac de ventilație), Tipul B (instalare în paralel cu capacul de ventilație îndepărtat), Tipul C (instalare individuală cu capacul de ventilație îndepărtat)
