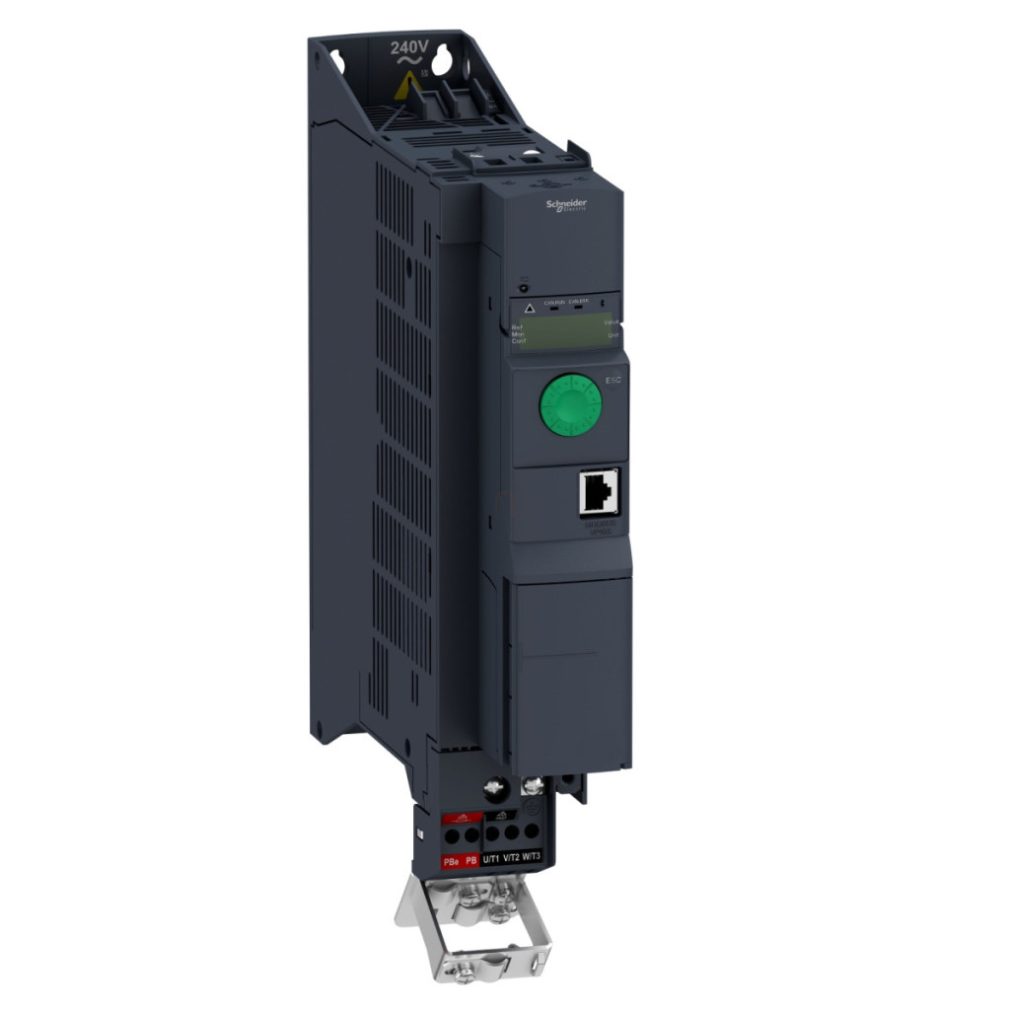

Din familia de produse convertizoare de frecvență Altivar Machine ATV320, modelul ATV320U22M2B oferă o soluție compactă și versatilă pentru controlul precis al motoarelor asincrone și sincrone monofazate cu o putere nominală de 2,2 kW. Fabricat de Schneider Electric, dispozitivul are un design tip carte, care permite instalarea în dulapuri, economisind spațiu, oferind în același timp funcționalitate maximă pentru mașini complexe. Convertizorul de frecvență funcționează cu o tensiune de alimentare monofazată de 200-240 V și are un curent de ieșire de 11,0 A. Puterea nominală a motorului este de 2,2 kW în condiții de funcționare intensă sau 3 cai putere. Dispozitivul este echipat standard cu un filtru EMC C2 integrat, care asigură compatibilitatea electromagnetică. Gradul de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului, permițând în același timp o ventilație adecvată în interiorul dulapului pentru o răcire eficientă. Dispozitivul are o lățime de 60 mm, o înălțime de 325 mm și o adâncime de 245 mm, cu o greutate netă de 2,9 kg. În ceea ce privește opțiunile de comunicare, ATV320U22M2B este echipat standard cu protocoale seriale Modbus și CANopen, dar poate fi extins opțional cu o serie de module de comunicare industrială, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această flexibilitate permite integrarea convertizorului de frecvență în practic orice sistem de automatizare industrială. Dispozitivul are 7 intrări discrete de 24 V c.c., inclusiv o intrare care implementează o funcție de oprire sigură a cuplului (STO) și o intrare DI5 care poate fi programată și ca intrare de impulsuri (0-30 kHz). Intrările pot fi configurate atât cu logică pozitivă (sursă), cât și cu logică negativă (rezervor). În ceea ce privește ieșirile, există 3 ieșiri digitale cu colector deschis și 1 ieșire analogică configurabilă prin software, care poate fi utilizată ca ieșire de curent (0-20 mA) sau ieșire de tensiune (0-10 V). Funcțiile avansate de control al motorului includ controlul vectorial al fluxului fără feedback, controlul vectorial al fluxului cu economisire de energie și caracteristici U/f multiple (5 puncte, 2 puncte, economisire de energie pătrată). De asemenea, poate controla motoarele sincrone cu control vectorial fără feedback. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi reglată între 2 și 16 kHz, ceea ce permite optimizarea nivelului de zgomot al motorului. Dispozitivul este capabil să funcționeze în 4 cadrane, ceea ce înseamnă că poate fi utilizat atât în modul motor, cât și în modul generator, în ambele sensuri de rotație. Dispozitivul are un chopper de frânare integrat și este, de asemenea, capabil să frâneze cu injecție de curent continuu. Performanța de control poate fi îmbunătățită și mai mult cu un controler PID reglabil, compensare automată a alunecării independentă de sarcină și diverse opțiuni de rampă de accelerare/decelerare (liniară, U, S, personalizată). În ceea ce privește funcțiile de siguranță, ATV320U22M2B acceptă funcțiile de viteză limitată în condiții de siguranță (SLS), oprire în condiții de siguranță 1 (SS1) și cuplu oprit în condiții de siguranță (STO). Mecanismele sale de protecție includ defectarea fazei de intrare, supracurentul de ieșire și de împământare, supraîncălzirea, scurtcircuitul între fazele motorului și protecția termică. Dispozitivul poate suporta o suprasarcină de cuplu tranzitorie de 170-200% din cuplul nominal al motorului. Intervalul de temperatură ambiantă de funcționare este între -10 și +50 °C fără reducere a puterii, iar între 50 și 60 °C poate fi utilizat cu reducere a puterii. În funcție de frecvența de comutare și de temperatura ambiantă, curentul nominal poate fi redus cu până la 65%.
Schneider Electric Altivar Machine 320 - ATV320U22M2B date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Format: Carte
Metodă de montare: Montabil în dulap
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 11,0 A
Putere motor: 2,2 kW (sarcină grea)
Putere motor: 3 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări discrete: 7
Tip de intrări discrete:
- STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
- Intrări logice DI1...DI6, 24 V CC (max. 30 V)
- DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de intrări analogice: 3
Tipuri de intrări discrete:
- Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Tensiune diferențială bipolară AI2: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Curent AI3: 0...20 mA (sau 4-20 mA, configurabil), impedanță: 250 Ohm, rezoluție 10 biți
Ieșiri releu: Relee configurabile R1A/R1B/R1C și R2A/R2C, durată de viață de 100.000 de cicluri
Caracteristici de performanță
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Raport tensiune/frecvență cu economie de energie, Control vectorial al fluxului cu economie de energie
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniare, U, S, CUS, Schimbare rampă, Oprire automată accelerare/decelerare cu injecție DC
Compensarea alunecării motorului: Automată, independentă de sarcină, reglabilă între 0...300% reglabilă
Frecvență de comutație: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere a puterii
Frecvență nominală de comutație: 4 kHz
Caracteristici fizice
Lățime: 60 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 2,9 kg
Caracteristici de mediu
Poziție de funcționare: Verticală +/- 10 grade
Intervalul de temperatură ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Intervalul de temperatură ambiantă în timpul depozitării: -25...70 °C
