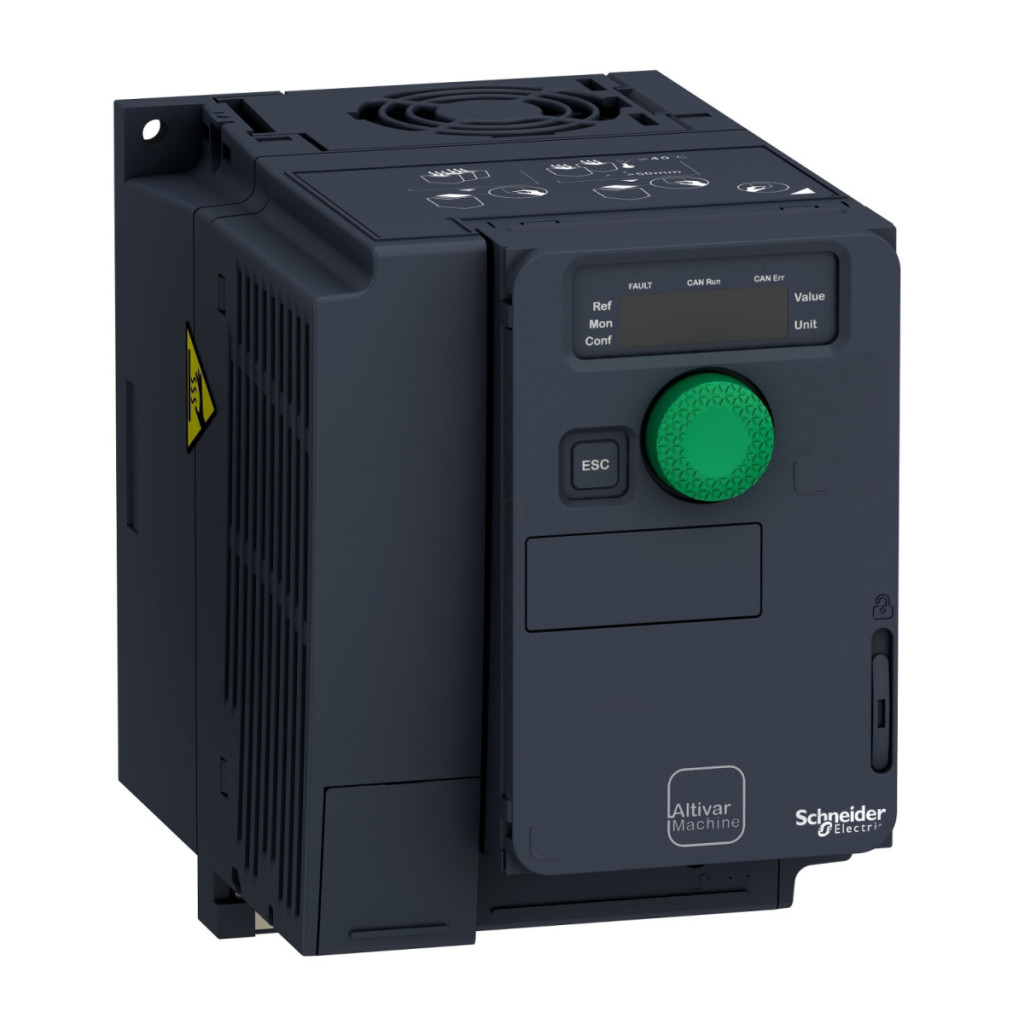

Schneider Electric Altivar Machine 320 - ATV320U22M2C - convertizor de frecvență, 2,2 kW, 1f, 230 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență (unitate de acționare cu viteză variabilă)
Domeniu de aplicare: Mașini complexe
Design: Compact, versiune standard
Montare: Montare pe perete
Protecție IP: IP20
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 11,0 A
Putere motor: 2,2 kW în condiții de funcționare intensă
Putere motor: 3 CP
Tensiune maximă de ieșire: 240 V
Curent de alimentare: 24,0 A la 200 V (funcționare intensivă), 20,2 A la 240 V (funcționare intensivă) Curent maxim de intrare: 24,0 A Putere aparentă: 4,8 kVA la 240 V (funcționare intensivă) Frecvență rețea: 50...60 Hz, ±5%
Disipare de putere: Ventilator: 99,0 W la 200 V, frecvență de comutație 4 kHz
Caracteristici de control
Profil de control al motorului asincron: raport tensiune/frecvență în 5 sau 2 puncte, control vectorial al fluxului fără senzori (standard sau cu economisire de energie), caracteristică U/f pătratică cu economisire de energie
Profil de control al motorului sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutație: 2...16 kHz reglabilă, 4 kHz nominală Compensarea alunecării motorului: automată, independentă de sarcină, reglabilă între 0...300% reglabilă
Intrări și ieșiri
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO (cuplu de siguranță oprit), 24 V c.c., impedanță: 1,5 kOhm; intrări logice DI1...DI6, 24 V c.c. (30 V); DI5 programabilă ca intrare de impuls: 0...30 kHz
Număr de ieșiri discrete: 3
Număr de intrări analogice: 3
Număr de ieșiri analogice: 1
Tip ieșire releu: Logică releu configurabilă R1A, R1B, R1C și R2A, R2C
Comunicare
Protocol de comunicare încorporat: Modbus serial, CANopen
Module de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Protecție
Tipuri de protecție: Defecțiune fază intrare, supratensiune fază ieșire și împământare, supraîncălzire, scurtcircuit între fazele motorului, protecție termică
Caracteristici fizice
Lățime: 105,0 mm Înălțime: 142,0 mm Adâncime: 158,0 mm Greutate netă: 1,6 kg Supraîncărcare cuplu tranzitoriu: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală ±10°
Temperatură ambiantă de funcționare: -10...50 °C fără reducerea puterii, 50...60 °C cu reducere a puterii
Temperatură de depozitare: -25...70 °C
Volum aer de răcire: 16,0 m³/h
Categorie de supratensiune: III
Grad de poluare: 2
