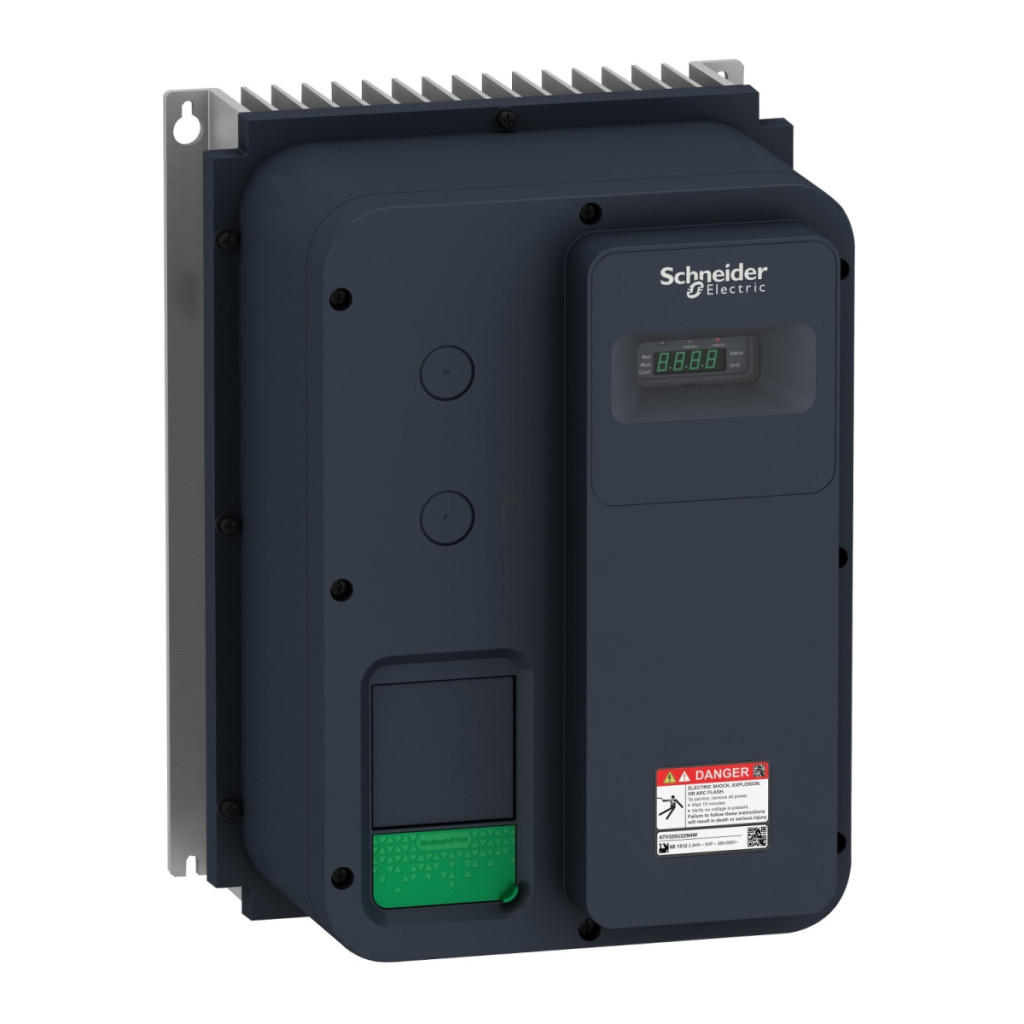

ATV320U22M2W, parte a gamei de produse Altivar Machine ATV320 de la Schneider Electric, este un convertizor de frecvență de ultimă generație, de înaltă performanță, conceput special pentru controlul mașinilor complexe. Această versiune monofazată de 2,2 kW funcționează la o tensiune de alimentare de 200-240 V și, datorită protecției IP66, este deosebit de potrivită pentru utilizarea în condiții de mediu dificile. Seria Altivar 320 are o serie de caracteristici inteligente care facilitează controlul motorului și optimizează consumul de energie. Versiunea standard a dispozitivului poate fi montată pe perete și are un design închis, ceea ce sporește și mai mult gama sa de aplicații. Porturile de comunicare încorporate (Modbus serial și CANopen) permit integrarea dispozitivului în sisteme complexe de automatizare, în timp ce module de comunicare suplimentare, precum EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, pot fi conectate opțional. O caracteristică specială a ATV320U22M2W este filtrul EMC C2 încorporat, care asigură compatibilitatea electromagnetică și acceptă multiple profiluri de control al motorului. Convertorul de frecvență este capabil să controleze raportul tensiune/frecvență (5 puncte sau 2 puncte) pentru motoarele asincrone, controlul vectorial al fluxului fără senzori, moduri de funcționare cu economie de energie și control vectorial fără senzori pentru motoarele sincrone. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Dispozitivul are un curent nominal de ieșire de 11 A și un curent nominal de intrare de 24 A la tensiunea nominală de alimentare. Convertorul de frecvență este, de asemenea, echipat cu funcții avansate de protecție, inclusiv defect de fază de intrare, supratensiune de fază de ieșire și de împământare, supraîncălzire, scurtcircuit de fază a motorului și protecție termică. În ceea ce privește funcțiile de siguranță, acesta suportă funcțiile Safely Limited Speed (SLS), Safe Stop 1 (SS1) și Safe Torque Off (STO), ceea ce sporește și mai mult utilitatea echipamentului în aplicații critice. O gamă largă de intrări și ieșiri digitale și analogice sunt disponibile pentru o conectare flexibilă. Convertorul de frecvență are 7 intrări digitale, inclusiv una cu funcția STO (oprire cuplu în condiții de siguranță), 3 intrări analogice și 1 ieșire analogică, precum și ieșiri releu care pot fi configurate pentru diferite stări de funcționare. Dispozitivul are o lățime de 250 mm, o înălțime de 340 mm și o adâncime de 235 mm și cântărește 7,4 kg. Intervalul de temperatură de funcționare al dispozitivului este între -10 °C și 40 °C fără reducere a puterii, iar între 40 °C și 60 °C poate fi utilizat cu un factor de reducere a puterii.
Schneider Electric Altivar Machine 320 - ATV320U22M2W - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație specială: Mașini complexe
Versiune: Versiune standard
Design: Închis
Metodă de montare: Montabil pe perete
Protocol de comunicare: Modbus serial, CANopen
Carduri opționale
Modul de comunicare, CANopen
Modul de comunicare, EtherCAT
Modul de comunicare, Profibus DP V1
Modul de comunicare, PROFINET
Modul de comunicare, Ethernet Powerlink
Modul de comunicare, EtherNet/IP
Modul de comunicare, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10%
Curent nominal de ieșire: 11,0 A
Putere motor: 2,2 kW pentru funcționare în condiții grele
Putere motor: 3 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Grad de protecție IP: IP66
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale:
- STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
- DI1...DI6 intrări logice, 24 V CC (30 V)
- DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de ieșiri digitale: 3
Număr de intrări analogice: 3
Tipuri de intrări analogice:
- AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Tensiune diferențială bipolară AI2: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți
- Curent AI3: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele pot fi configurate), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Profiluri de control al motorului
Profil de control al motorului asincron:
- Raport tensiune/frecvență, 5 puncte
- Control vectorial al fluxului fără senzor, standard
- Raport tensiune/frecvență - Economisire de energie, U/f pătrat
- Control vectorial al fluxului fără senzor - Economisire de energie
- Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Caracteristici de performanță
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Frecvență de comutație: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 235,0 mm
Greutate netă: 7,4 kg
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
