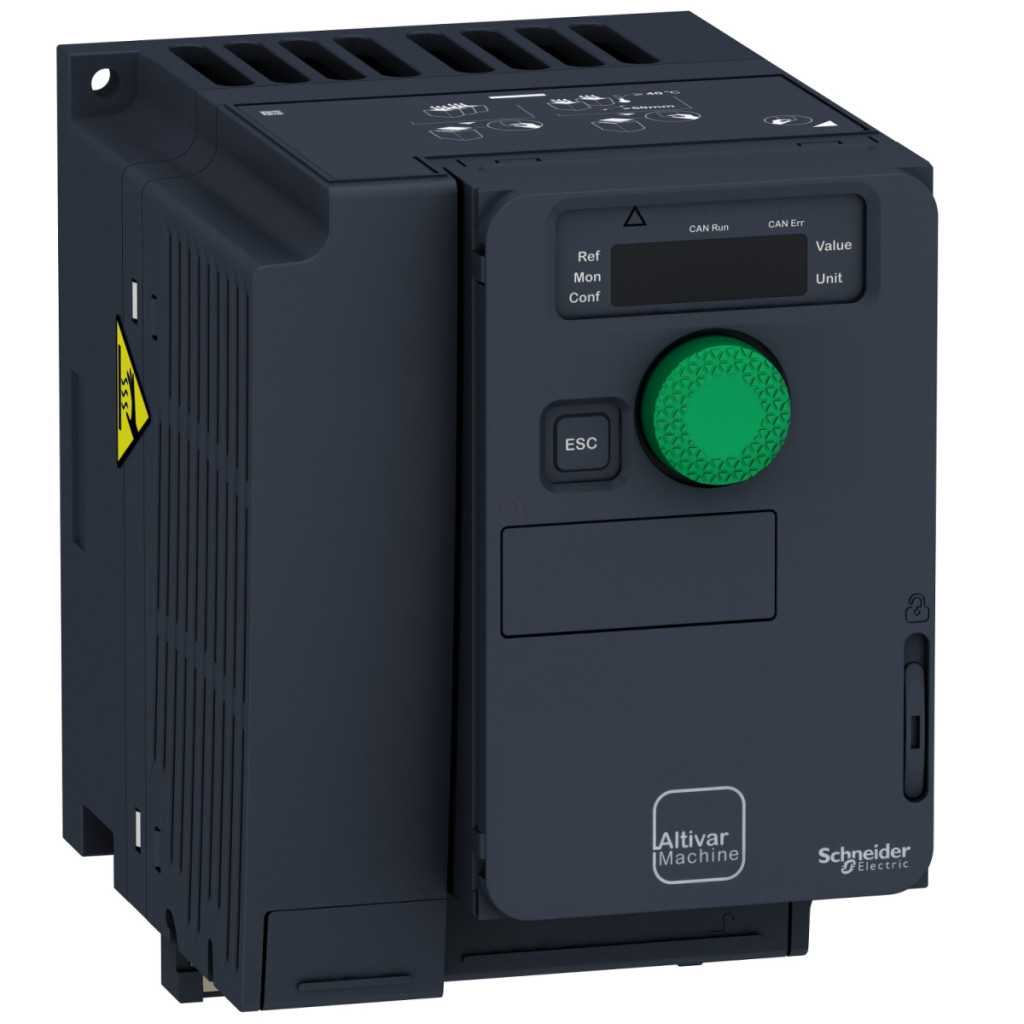

Convertorul de frecvență ATV320U22M3C din gama de produse Altivar Machine ATV320 de la Schneider Electric este un dispozitiv compact și performant de control al motorului, conceput special pentru mașini industriale complexe. Acest convertizor de frecvență trifazat de 2,2 kW, 200-240 V, cu viteză variabilă, este soluția ideală pentru controlul precis al motorului și funcționarea eficientă din punct de vedere energetic. ATV320U22M3C este versiunea standard cu un design compact, care poate fi montat pe perete, ceea ce îl face o alegere excelentă atunci când spațiul de instalare este limitat. Dispozitivul are protecție IP20, asigurând o funcționare fiabilă în medii industriale. În ceea ce privește opțiunile de comunicare, include protocoale seriale Modbus și CANopen ca standard, dar poate fi extins opțional cu diverse module de comunicare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet, facilitând integrarea în sistemele de automatizare existente. Convertorul de frecvență oferă o flexibilitate de control remarcabilă: are 7 intrări discrete, inclusiv o funcție de siguranță STO (Safe Torque Off) cu tensiune de 24 V CC și impedanță de 1,5 kOhm. De asemenea, are 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică. Intrările logice DI1-DI6 funcționează la 24 V c.c., iar DI5 poate fi programată și ca intrare de impulsuri în intervalul 0-30 kHz. Intrările sale analogice acceptă diferite tipuri de semnale: AI1 are o tensiune de 0-10 V CC, AI2 are o tensiune diferențială bipolară (+/-10 V CC), iar AI3 este o intrare de semnal de curent (0-20 mA sau 4-20 mA, configurabilă). Ieșirea analogică a dispozitivului poate fi configurată prin software pentru tipuri de curent (0-20 mA) sau tensiune (0-10 V c.c.). Ieșirile releului oferă o mare flexibilitate pentru comutarea diferitelor aplicații. Dispozitivul este capabil să funcționeze în patru cadrane și acceptă mai multe profiluri de control al motorului: raport tensiune/frecvență la 5 sau 2 puncte pentru motoare asincrone, control vectorial al fluxului fără senzori (în modul standard sau de economisire a energiei) și control U/f cuadratic de economisire a energiei. Pentru motoarele sincrone, oferă control vectorial fără senzori. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi setată între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Dispozitivul include, de asemenea, un circuit de control al rezistenței de frânare încorporat și este capabil să oprească motorul cu injecție de curent continuu. Alunecarea motorului poate fi compensată automat între 0-300%, indiferent de sarcină. Dispozitivul are mai multe rampe de accelerare și decelerare: liniare, U, S, personalizate (CUS), rampe comutabile, precum și adaptare automată a rampei de accelerare/decelerare și oprire automată cu injecție de curent continuu.
Schneider Electric Altivar Machine 320 - ATV320U22M3C - convertizor de frecvență, 2,2 kW, 3f, 230 V c.a., Modbus/CANopen, IP20, design compact date tehnice
Caracteristici de bază
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Compact
Montare: Montabil pe perete
Comunicare
Protocol de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V -15...10% Curent nominal de ieșire: 11,0 A Putere motor: 2,2 kW la sarcină mare Putere motor: 3 CP Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...Intrări logice DI6 (24 V CC), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri discrete: 3 Tipuri de ieșiri discrete: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA Număr de intrări analogice: 3 Tipuri de intrări analogice: AI1 tensiune 0...10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară +/- 10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent 0...20 mA (sau 4-20 mA, configurabil, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA (impedanță 800 Ohm, rezoluție 10 biți), Tensiune configurabile prin software AQ1: 0...10 V CC (impedanță 470 Ohm, rezoluție 10 biți)
Funcții de control
Profiluri de control al motorului pentru motoare asincrone: Raport tensiune/frecvență în 5 puncte, Control vectorial al fluxului fără senzori - standard, U/f pătratic cu economie de energie, Control vectorial al fluxului fără senzori cu economie de energie, Raport tensiune/frecvență în 2 puncte
Profil de control motor sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Accelerare/decelerare cu oprire automată cu injecție DC
Frecvență de comutare: 2...16 kHz reglabilă, factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Funcționare în patru cadrane: Da
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SS1 (oprire sigură 1): Da
SLS (Viteză limitată în condiții de siguranță): Da
Funcții de protecție
Tipuri de protecție: Defecțiune fază de intrare, Supracurent între fazele de ieșire și împământare, Protecție împotriva supraîncălzirii, scurtcircuit între fazele motorului, protecție termică
Caracteristici fizice
Lățime: 105,0 mm
Înălțime: 143,0 mm
Adâncime: 138,0 mm
Supracurent tranzitoriu: 170...200% din cuplul nominal al motorului
Caracteristici de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
