Seria Altivar Machine ATV320 este o nouă generație de convertoare de frecvență de la Schneider Electric, care oferă performanțe și versatilitate remarcabile pentru aplicații industriale complexe. Modelul ATV320U22N4B este un dispozitiv trifazat de 2,2 kW, în format carte, conceput special pentru rețele de 380-500 V. Acest dispozitiv este alegerea perfectă pentru procesele industriale care necesită precizie și fiabilitate ridicate. Convertorul de frecvență ATV320U22N4B oferă o serie de caracteristici inovatoare pentru controlul motorului. Modurile de control încorporate includ controlul vectorial al fluxului fără senzori, controlul proporțional al tensiunii/frecvenței cu caracteristici diferite și moduri de economisire a energiei. Dispozitivul este capabil să controleze atât motoare asincrone, cât și sincrone și suportă funcționarea în patru cadrane, asigurând o aplicabilitate versatilă în diverse medii industriale. Frecvența maximă de ieșire este de 599 Hz, permițând o gamă largă de control. În ceea ce privește opțiunile de comunicare, ATV320U22N4B oferă o gamă largă de opțiuni de conectare. Este echipat standard cu porturi seriale Modbus și CANopen, dar poate fi extins cu o serie de module de comunicare opționale, precum EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această flexibilitate permite integrarea dispozitivului în diverse medii de rețea industriale, suportând sisteme moderne de automatizare. Are un curent nominal de ieșire de 5,5 A, o gamă de tensiune de alimentare de 380-500 V (+10% / -15%), protecție IP20 și poate fi montat într-un dulap de comandă. ATV320U22N4B excelează și în ceea ce privește siguranța, suportând funcțiile de siguranță Safe Torque Off (STO) și Safe Stop 1 (SS1), precum și funcția Safely Limited Speed (SLS), care îndeplinește cerințele moderne de siguranță. Dispozitivul are protecție integrată împotriva suprasarcinii, protecție împotriva scurtcircuitelor, protecție împotriva supraîncălzirii și o serie de alte funcții de protecție. Convertizorul de frecvență este echipat cu 7 intrări digitale, 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică, oferind o gamă largă de opțiuni de control. Frecvența de comutare poate fi reglată între 2 și 16 kHz, permițând optimizarea nivelurilor de zgomot și a pierderilor de căldură. Dimensiunile fizice ale dispozitivului sunt compacte: 60 mm lățime, 325 mm înălțime și 245 mm adâncime, cu o greutate de 3,0 kg. Intervalul de temperatură de funcționare este între -10 °C și 50 °C fără reducerea puterii și între 50-60 °C cu reducerea puterii. Convertorul de frecvență are un chopper de frânare încorporat și numeroase certificări, inclusiv certificate CE, ATEX, NOM, GOST, EAC, RCM și KC, care confirmă conformitatea sa cu standardele înalte de calitate și siguranță.

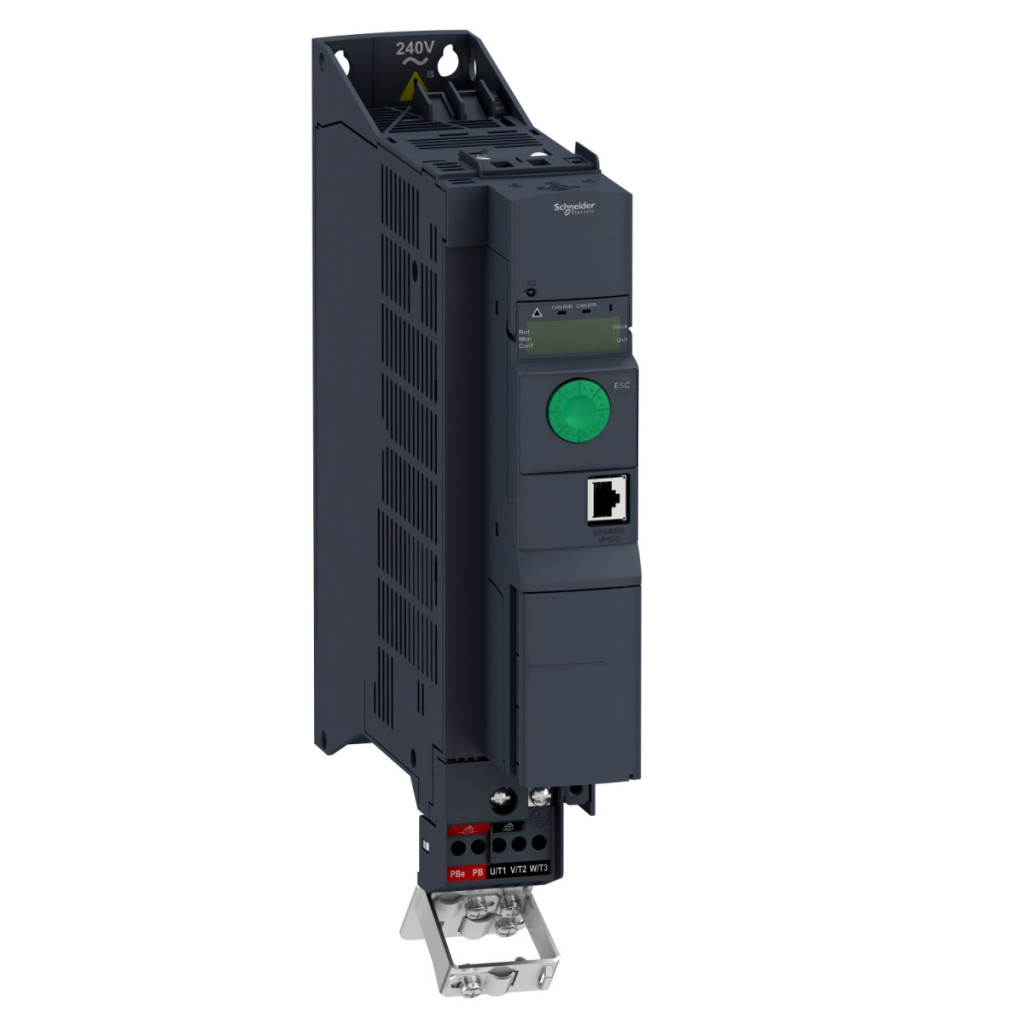

Schneider Electric Altivar Machine 320 - ATV320U22N4B - convertizor de frecvență, 2,2 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design tip carte date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Carte
Metodă de montare: Montabil în dulap
Opțiuni de comunicare
Protocoale de comunicare de bază: Modbus serial, CANopen
Plăci opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 5,5 A
Putere motor: 2,2 kW pentru sarcini grele
Putere motor în CP: 3 CP
Filtru EMC: Filtru EMC clasa C2 încorporat
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sink)
Număr de ieșiri digitale: 3
Tip ieșire digitală: colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele prin configurare), impedanță: 250 Ohm, rezoluție 10 biți
Caracteristici de control al motorului
Profiluri de control al motorului asincron: Raport tensiune/frecvență 5 puncte, Control vectorial al fluxului fără senzor (standard), Raport tensiune/frecvență - Economisire energie, U/f pătrat, Control vectorial al fluxului fără senzor - Economisire energie, Raport tensiune/frecvență 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: liniară, U, S, CUS, schimbare rampă, adaptare rampă de accelerare/decelerare, Oprire automată de accelerare/decelerare cu frânare DC
Caracteristici fizice
Lățime: 60 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 3,0 kg
Cuplu tranzitoriu: 170…200 % din cuplul nominal al motorului
Caracteristici de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatură ambiantă: -10…50 °C fără reducere a puterii, 50…60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25…70 °C
