Familia de convertizoare de frecvență Altivar Machine ATV320 ATV320U22N4C este un dispozitiv extrem de versatil și compact, cu o putere nominală de 2,2 kW, care a fost dezvoltat special pentru controlul mașinilor complexe. Acest convertizor de frecvență fabricat de Schneider Electric este alegerea ideală pentru aplicații industriale în care controlul precis al motorului, opțiunile flexibile de comunicare și designul compact sunt cerințe esențiale. Dispozitivul este proiectat pentru tensiune de alimentare trifazată de 380-500 V și oferă performanțe excelente chiar și în condiții de funcționare dificile. Curentul nominal de ieșire este de 5,5 A, ceea ce îl face potrivit pentru acționarea motoarelor de 2,2 kW (3 CP) sub sarcini grele. Dispozitivul este o versiune standard cu un întrerupător de circuit încorporat și un filtru EMC C2 integrat, care asigură compatibilitatea electromagnetică. Designul său compact și construcția montabilă pe perete facilitează instalarea chiar și în locuri unde spațiul este limitat. ATV320U22N4C este extrem de flexibil în ceea ce privește opțiunile de comunicare: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu module de comunicare opționale pentru utilizare cu EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. O caracteristică deosebit de valoroasă este setul bogat de I/O: 7 intrări digitale (inclusiv una cu funcție de siguranță STO și o intrare care poate fi programată ca intrare de impuls), 3 ieșiri digitale, 3 intrări analogice cu niveluri de semnal diferite și o ieșire analogică configurabilă prin software. Ieșirile sale de releu pot fi configurate pentru sarcini diferite, cu un curent de comutație maxim de 3-5 A, în funcție de sarcină. Este disponibilă o gamă largă de profiluri de control al motorului, inclusiv raportul tensiune/frecvență cu scoruri diferite, controlul vectorial al fluxului fără senzori în modurile standard și de economisire a energiei și controlul vectorial al motoarelor sincrone. Frecvența maximă de ieșire este de 599 Hz, ceea ce oferă o flexibilitate excepțională. Rampele de accelerare și decelerare pot fi setate liniar, U, S sau configurabile individual, este posibilă comutarea între rampe, iar compensarea alunecării motorului funcționează automat, indiferent de sarcină. Dispozitivul funcționează cu o frecvență comutabilă între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Caracteristicile sale de siguranță includ Safe Torque Off (STO) și Safe Stop 1 (SS1), precum și Safely Limited Speed (SLS), care sporesc semnificativ siguranța operațională a mașinii.

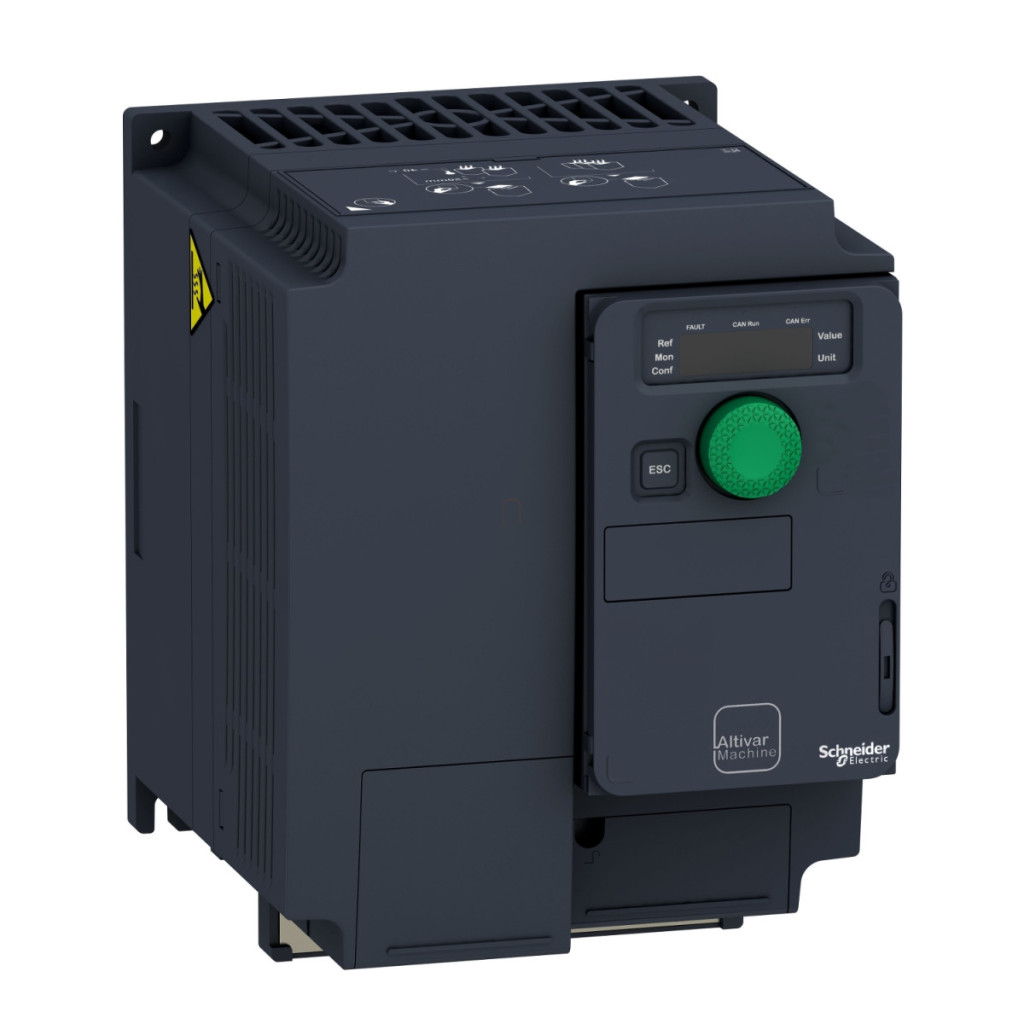

Schneider Electric Altivar Machine 320 - ATV320U22N4C - convertizor de frecvență, 2,2 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Design: Versiune standard cu întrerupător de circuit
Format: Compact
Metodă de montare: Montabil pe perete
Comunicare
Protocol de comunicare: Modbus serial, CANopen
Carduri de expansiune: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V (±15...10%)
Curent nominal de ieșire: 5,5 A
Putere motor: 2,2 kW (sarcină grea)
Putere motor în cai putere: 3 CP
Filtru EMC: Filtru EMC integrat clasa C2 Protecție IP: IP20 Intrări și ieșiri Număr de intrări digitale: 7 Tip de intrări digitale: Funcție de siguranță STO (24 V CC, impedanță 1,5 kOhm), intrări logice DI1...DI6 (24 V CC), DI5 programabilă ca intrare de impuls (0-30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de ieșiri digitale: 3
Tip ieșiri digitale: Colector deschis DQ+ și DQ- (0-1 kHz, 30 V CC, 100 mA) Număr de intrări analogice: 3 Tip de intrări analogice: AI1 tensiune (0-10 V CC, 30 kOhm), AI2 diferențial bipolar (±10 V CC, 30 kOhm), AI3 curent (0-20 mA, 250 Ohm)
Ieșire analogică: curent configurabil prin software (0-20 mA, 800 Ohm) sau tensiune (0-10 V CC, 470 Ohm)
Ieșiri releu: R1A/R1B/R1C, R2A/R2C relee configurabile, 100.000 cicluri de comutare
Caracteristici de control
Funcționare în 4 cadrane: Da
Profil de control al motorului asincron: Raport tensiune/frecvență (2 sau 5 puncte), control vectorial al fluxului fără senzor, moduri de economisire a energiei
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 599 Hz Rampe de accelerare/decelerare: Liniare, U, S, personalizate, schimbare rampă, frânare automată DC Compensare alunecare motor: Automată, reglabilă între 0-300%
Frecvență de comutare: 2-16 kHz (reglabilă, cu factor de reducere între 4-16 kHz)
Opțiuni de frânare: Frânare DC, chopper de frânare încorporat
Protecții
Funcții de protecție: Defecțiune fază de intrare, supracurent, supraîncălzire, scurtcircuit între fazele motorului, protecție termică
Funcții de siguranță: STO (oprire sigură a cuplului), SS1 (oprire sigură 1), SLS (viteză limitată în condiții de siguranță)
Caracteristici fizice
Lățime: 140 mm
Înălțime: 184 mm
Adâncime: 158 mm
Supracurent tranzitoriu: 170-200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală ±10 grade
Temperatură ambiantă: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
