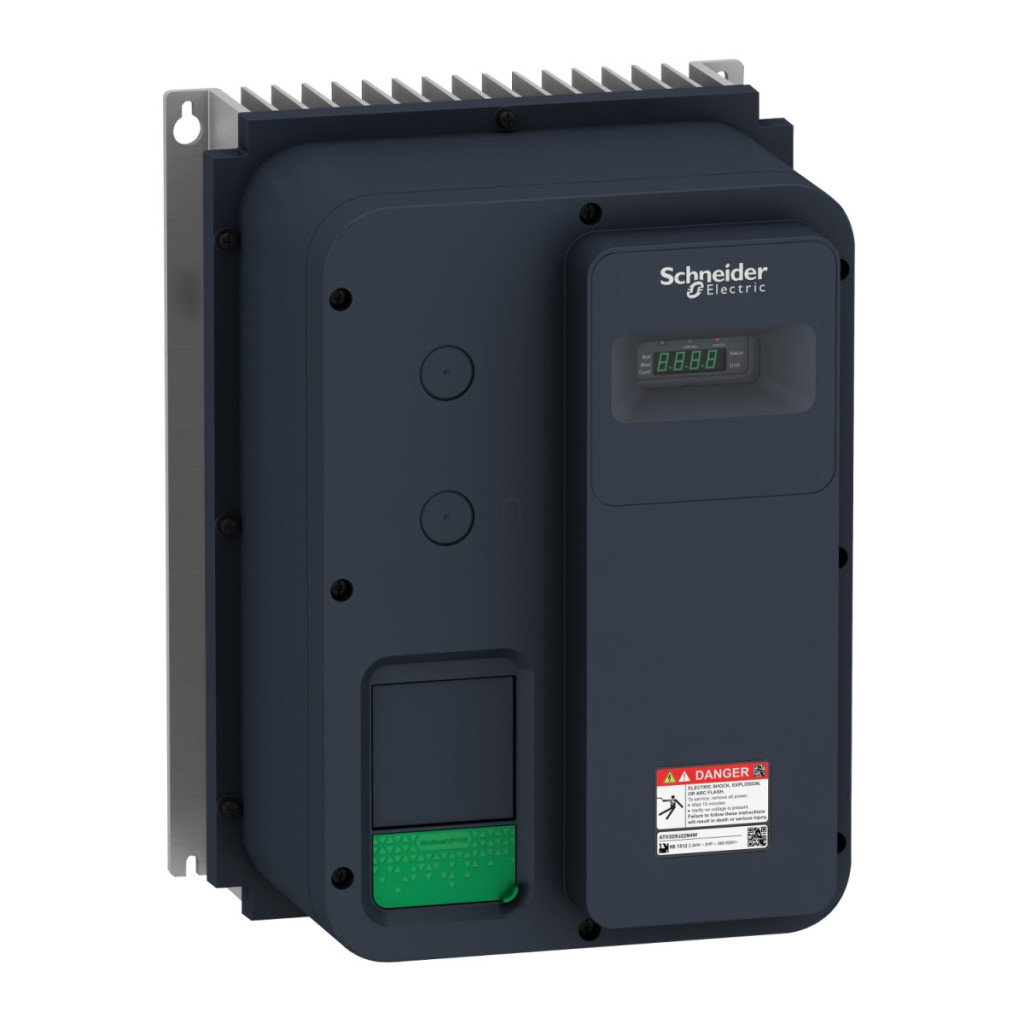

Schneider Electric Altivar Machine 320 - ATV320U22N4W - date tehnice convertizor de frecvență
Date tehnice de bază
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini complexe
Versiune: Versiune standard
Format: Design închis
Metodă de montare: Montare pe perete
Grad de protecție IP: IP66
Alimentare și performanță
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 5,5 A
Putere motor: 2,2 kW la sarcină mare
Putere motor: 3 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Curent de linie: 8,7 A la 380 V (sarcină mare); 6,6 A la 500 V (sarcină mare) Curent maxim de intrare: 8,7 A Tensiune maximă de ieșire: 500 V Putere aparentă: 5,7 kVA la 500 V (sarcină mare) 500 V
Putere aparentă: 5,7 kVA la 500 V (sarcină mare)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Curent nominal de scurtcircuit: 5 kA
Curent de sarcină de bază la suprasarcină ridicată: 4 A
Disipare de putere: Răcire automată: 74,0 W la 380 V, frecvență de comutare 4 kHz
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Opțiuni card de expansiune: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Mod de acces: Slave CANopen
Intrare și ieșire
Număr de intrări digitale: 7
Tip intrare digitală: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă)
Număr de ieșiri digitale: 3
Tip ieșire digitală: colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabilă prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Ieșiri releu
Tip ieșire releu: Logică releu configurabilă R1A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1B 1 NC durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1C; Logică releu configurabilă R2A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R2C
Curent maxim de comutare: Ieșire releu R1A, R1B, R1C cu sarcină ohmică, cos phi = 1: 3 A la 250 V c.a.; Ieșire releu R1A, R1B, R1C cu sarcină ohmică, cos phi = 1: 3 A la 30 V c.c.; Ieșire releu R1A, R1B, R1C, R2A, R2C cu sarcină inductivă, cos phi = 0,4 și L/R = 7 ms: 2 A la 250 V c.a.; R1A, R1B, R1C, R2A, R2C ieșire releu la sarcină inductivă, cos phi = 0,4 și L/R = 7 ms: 2 A la 30 V c.c.; Ieșire releu R2A, R2C cu sarcină ohmică, cos phi = 1: 5 A la 250 V c.a.; Ieșire releu R2A, R2C cu sarcină ohmică, cos phi = 1: 5 A la 30 V c.c.
Curent minim de comutație: Ieșire releu R1A, R1B, R1C, R2A, R2C ieșire releu: 5 mA la 24 V CC
Caracteristici de control al motorului
Funcționare în 4 cadrane posibilă: Da
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f cuadratic; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniare, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Compensare alunecare motor: Automată pentru orice sarcină, reglabilă între 0...300%, indisponibilă la raportul tensiune/frecvență (2 sau 5 puncte)
Frecvență de comutație: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare încorporat: Da
Precizie viteză: +/- 10 % la alunecare nominală 0,2 Tn - Tn
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 235,0 mm
Greutate netă: 7,7 kg
Poziție de funcționare: Verticală +/- 10 grade
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată de siguranță (SLS): Da
Caracteristici de mediu
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă sub șoc (în timpul funcționării): 150 m/s² la 11 ms
Accelerație maximă sub sarcină de vibrații (în timpul funcționării): 10 m/s² la 13...200 Hz
Deformare maximă sub sarcină de vibrație (în timpul funcționării): 1,5 mm la 2...13 Hz
Umiditate relativă admisibilă (în timpul funcționării): Clasa 3K5 conform EN 60721-3
Categorie de supratensiune: III
Buclă de control: Regulator PID reglabil
Grad de contaminare: 3
Temperatura aerului ambiant în timpul funcționării: -10 până la 40 °C fără reducere a puterii, 40 până la 60 °C cu factor de reducere a puterii
