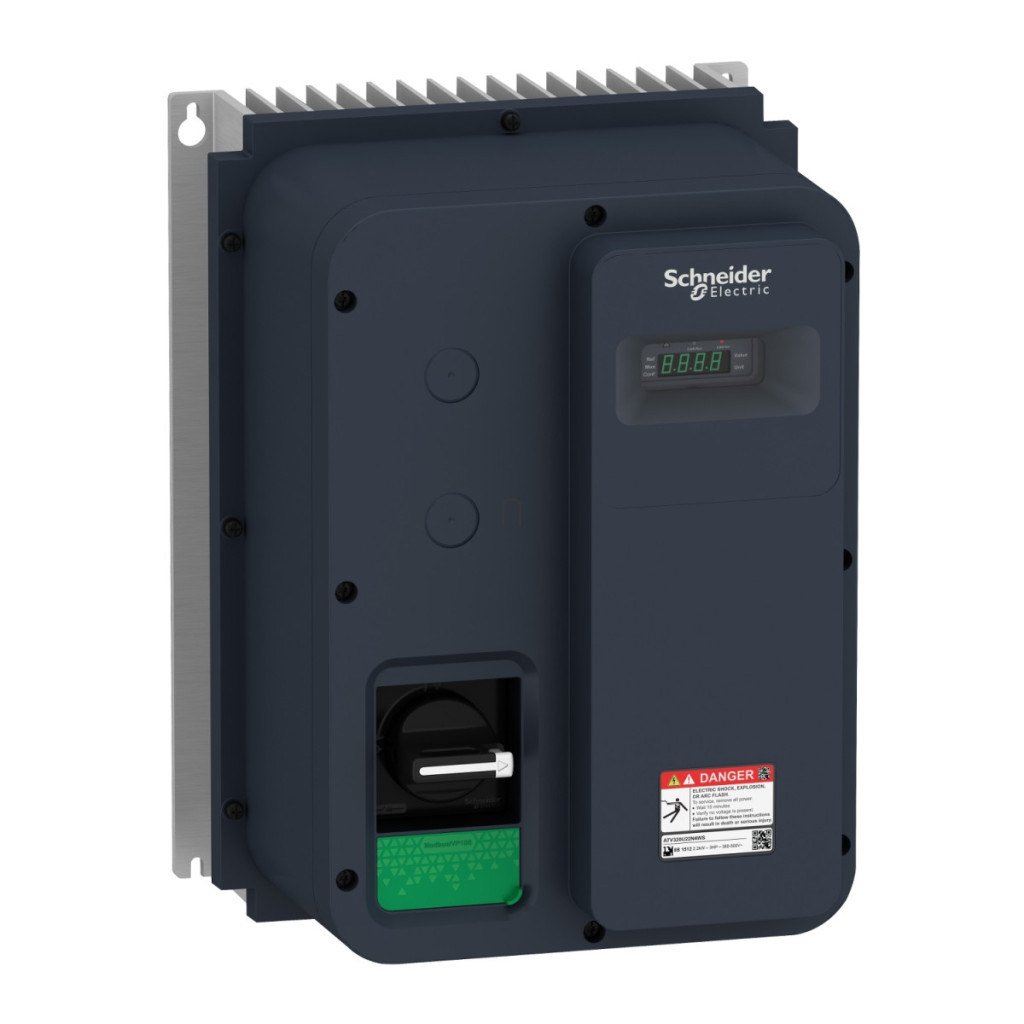

Schneider Electric Altivar Machine 320 - ATV320U22N4WS - convertizor de frecvență, 2,2 kW, 3f, 400 VAC, Modbus/CANopen, IP65, cu întrerupător de deconectare Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului sau componentului: Variator de viteză
Aplicație specifică produsului: Mașini complexe
Versiune: Cu întrerupător izolator
Design: Închis
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri de expansiune opționale: Modul de comunicare CANopen, modul de comunicare EtherCAT, modul de comunicare Profibus DP V1, modul de comunicare PROFINET, modul de comunicare Ethernet Powerlink, modul de comunicare EtherNet/IP, modul de comunicare DeviceNet
Parametri electrici
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 5,5 A
Putere motor: 2,2 kW (capacitate de încărcare ridicată)
Putere motor LE: 3 LE
Filtru EMC: Filtru EMC integrat clasa C2
Clasă de protecție IP: IP65
Frecvență rețea: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Frecvență nominală de comutație: 4 kHz
Frecvență de comutație: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Intrări și ieșiri
Număr de intrări discrete: 7
Tip intrare discretă: STO cuplu de siguranță oprit, 24 V c.c., impedanță: 1,5 kOhm; intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor)
Număr de ieșiri discrete: 3
Tip ieșire discretă: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabilă prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Ieșiri releu
Tip ieșire releu: Logică releu configurabilă R1A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1B 1 NC durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1C; Logică releu configurabilă R2A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R2C
Control motor
Profil control motor asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f cuadratic; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție CC
Compensare alunecare motor: Automată pentru orice sarcină, Reglabilă 0...300%, Nu este disponibilă în modul raport tensiune/frecvență (2 sau 5 puncte)
Funcții de siguranță
Viteză limitată de siguranță (SLS): Da
Oprire de siguranță 1 (SS1): Da
Oprire cuplu de siguranță (STO): Da
Protecție
Tip protecție: Pierdere fază intrare: acționare, Supracurent între fazele de ieșire și împământare: acționare, Protecție supraîncălzire: acționare, Scurtcircuit între fazele motorului: acționare, Protecție termică: acționare
Dimensiuni și greutate
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 235,0 mm
Greutate netă: 8,1 kg
Mediu de funcționare
Poziție de funcționare: verticală +/- 10 grade
Certificări ale produsului: CE, ATEX, NOM, GOST, EAC, RCM, KC
Marcaje: CE, ATEX, UL, CSA, EAC, RCM
Standarde: IEC 61800-5-1
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă datorată șocului (în timpul funcționării): 150 m/s² timp de 11 ms
Accelerație maximă sub sarcină de vibrație (în timpul funcționării): 10 m/s² timp de 13...200 Hz
Deformare maximă sub sarcină de vibrații (în timpul funcționării): 1,5 mm 2...13 Hz
Umiditate relativă admisibilă (în timpul funcționării): Clasa 3K5 conform EN 60721-3
Categorie de supratensiune: III
Buclă de control: Regulator PID reglabil
Precizie viteză: +/- 10 % din alunecarea nominală între 0,2 Tn și Tn
Grad de contaminare: 3
Temperatura ambiantă în timpul transportului: -25 până la 70 °C
Temperatura ambiantă în timpul funcționării: -10 până la 40 °C fără reducere a puterii, 40 până la 60 °C cu factor de reducere a puterii
Temperatura ambiantă în timpul depozitării: -25 până la 70 °C
