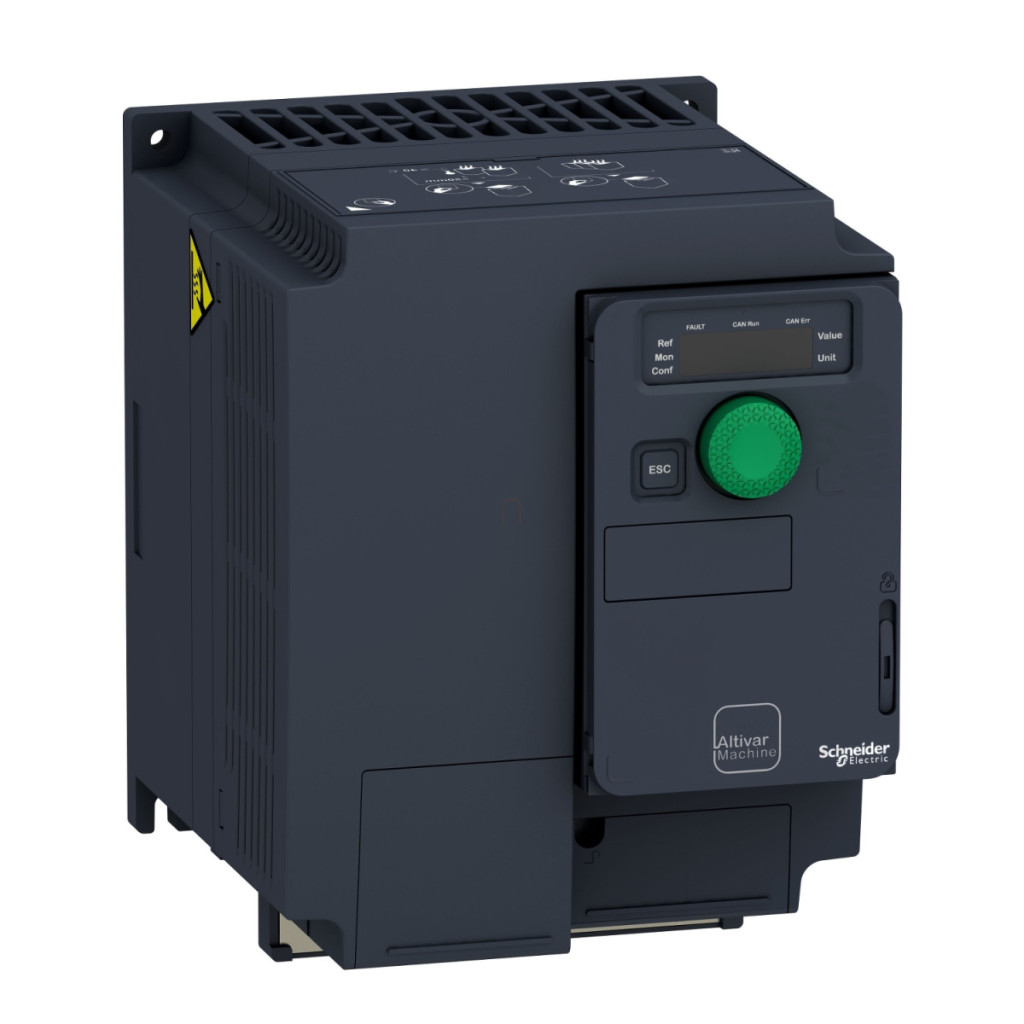

Convertoarele de frecvență din seria Altivar Machine ATV320 oferă o soluție excelentă chiar și pentru cele mai complexe echipamente industriale. Convertizorul de frecvență Schneider Electric ATV320U22S6C este un dispozitiv extrem de versatil și flexibil, conceput pentru a controla motoare trifazate cu o putere nominală de 2,2 kW și care funcționează între 525 și 600 V. Acest convertizor de frecvență compact are protecție IP20, fiind ideal pentru instalarea în dulapuri de comutație, unde protejează în mod fiabil componentele electronice interne împotriva contaminării și pătrunderii prafului. Convertorul de frecvență ATV320U22S6C este echipat standard cu protocoale de comunicare Modbus serial și CANopen, dar poate fi extins cu o serie de alte module de comunicare, după cum este necesar, cum ar fi modulele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această capacitate de comunicare flexibilă permite integrarea ușoară în orice sistem de automatizare industrială. Dispozitivul oferă un curent nominal de ieșire de 3,9 A pentru aplicații grele, ceea ce corespunde unei puteri de 2,2 kW / 3 CP. Dispozitivul are o tensiune maximă de ieșire de 600 V și o frecvență nominală de intrare de 50-60 Hz, cu o toleranță de +/- 5%. Altivar 320 este cu adevărat remarcabil în ceea ce privește opțiunile de control: are în total 7 intrări digitale, dintre care una este pentru funcția de oprire sigură a cuplului (STO), precum și 6 intrări logice, iar una dintre intrări poate fi configurată chiar și ca intrare de impulsuri în intervalul 0-30 kHz. De asemenea, are 3 intrări analogice și 1 ieșire analogică configurabilă, care permit o gamă largă de aplicații. Dispozitivul este echipat cu 3 ieșiri digitale și ieșiri releu, care pot fi configurate pentru a indica diferite stări de funcționare. Este disponibilă o gamă largă de funcții de control al motorului, inclusiv raportul tensiune/frecvență, controlul vectorului de flux și moduri de economisire a energiei atât pentru motoarele sincrone, cât și pentru cele asincrone. În ceea ce privește siguranța, ATV320U22S6C dispune de funcții de siguranță STO (Safe Torque Off) și SS1 (Safe Stop 1), precum și de protecție SLS (Safely Limited Speed). Dimensiunile compacte ale dispozitivului (140 mm lățime, 184 mm înălțime și 158 mm adâncime) și greutatea sa de 2,0 kg îl fac ideal pentru aplicații care necesită economisirea spațiului. În funcție de cerințele de răcire, sunt disponibile diverse opțiuni de montare: montare pe perete, cu un capac de ventilație personalizat, fără capac de ventilație sau chiar instalare side-by-side. Pentru o funcționare optimă, dispozitivul necesită un flux de aer de 37,7 m³/h pentru o răcire adecvată. În ceea ce privește temperatura ambiantă, poate funcționa la sarcină maximă între -10 °C și 50 °C și cu performanțe reduse între 50 °C și 60 °C. Este de menționat că frecvența nominală de comutare este de 4 kHz, care poate fi reglată între 2-16 kHz, ținând cont de factorul de reducere a performanței corespunzător.
Schneider Electric Altivar Machine 320 - ATV320U22S6C - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Design: Versiune standard, format compact
Metodă de montare: Montare pe perete
Tensiune nominală de alimentare: 525...600 V -15...10%
Curent nominal de ieșire: 3,9 A
Putere motor: 2,2 kW (pentru aplicații grele) / 3 CP
Filtru EMC: Niciunul
Protecție IP: IP20
Comunicare
Porturi de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO oprire cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sink) Număr de ieșiri digitale: 3 Tip ieșire digitală: Colector deschis DQ+/DQ- (0...1 kHz, 30 V CC, 100 mA)
Număr de intrări analogice: 3
Tipuri de intrări analogice: Tensiune AI1 (0...10 V CC), tensiune diferențială bipolară AI2 (+/- 10 V CC), AI3 curent (0...20 mA)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software (0...20 mA) sau tensiune (0...10 V CC)
Ieșiri releu
Tipuri de ieșiri releu: Logică releu configurabilă R1A/R1B/R1C și R2A/R2C
Curent maxim de comutație: 3 A (250 V c.a.) / 3 A (30 V c.c.) cu sarcină rezistivă
Control motor
Funcționare în 4 cadrane: Da
Profil de control motor asincron: Raport tensiune/frecvență (5 puncte), control vectorial al fluxului fără senzor, moduri de economisire a energiei
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, comutare rampă, adaptare automată
Date de comutare și performanță
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere a puterii)
Frecvență nominală de comutare: 4 kHz
Curent maxim de intrare: 3,7 A
Tensiune maximă de ieșire: 600 V
Putere aparentă: 3,4 kVA la 600 V (sarcină grea)
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SS1 (oprire sigură 1): Da
SLS (Viteză limitată în condiții de siguranță): Da
Caracteristici fizice
Lățime: 140 mm
Înălțime: 184 mm
Adâncime: 158 mm
Greutate netă: 2,0 kg
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Volum aer de răcire: 37,7 m³/h
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducerea performanței, 50...60 °C cu reducerea performanței
