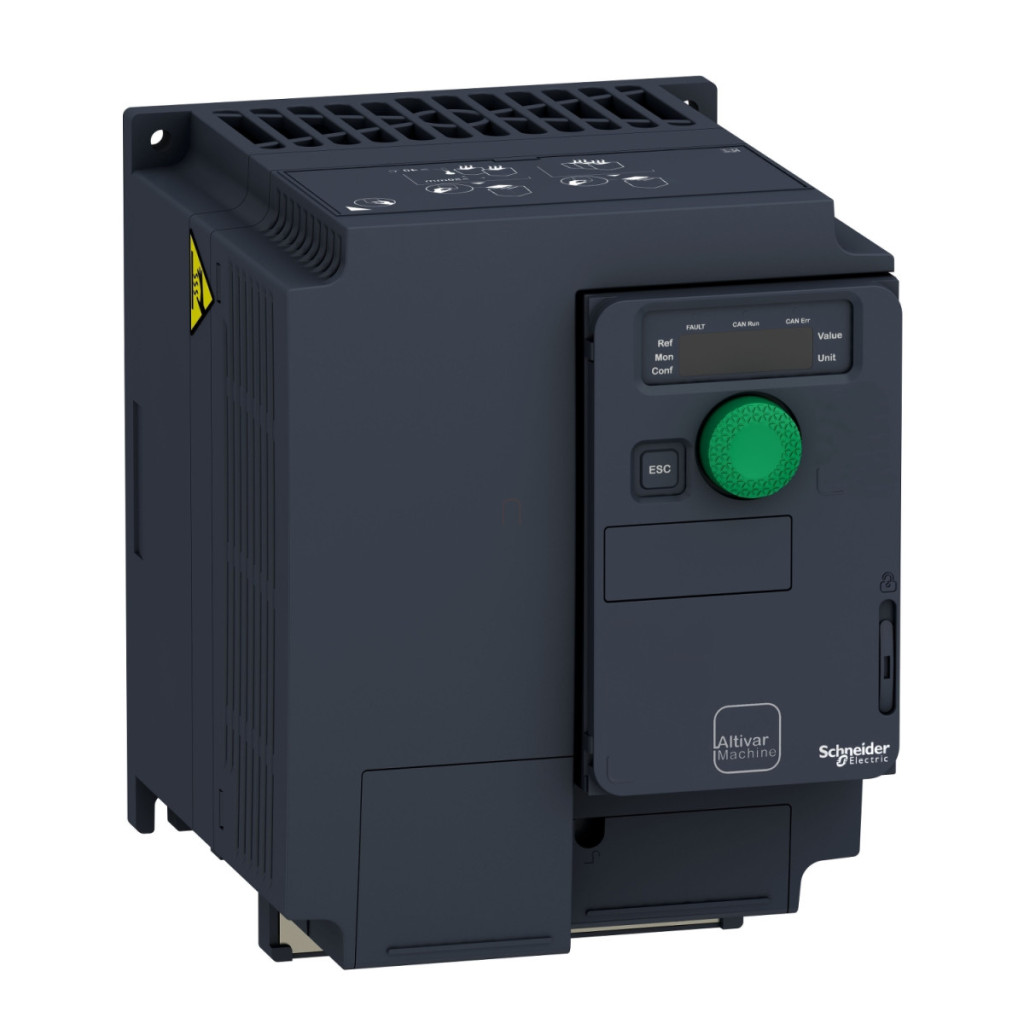

Schneider Electric Altivar Machine 320 - ATV320U30M3C - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație specifică: Mașini complexe
Design: Versiune standard cu întrerupător de deconectare
Format: Compact
Metodă de montare: Montare pe perete
Opțiuni de comunicare
Porturi de comunicare: Modbus serial, CANopen
Plăci de extensie opționale: modul CANopen, modul EtherCAT, modul Profibus DP V1, modul PROFINET, modul Ethernet Powerlink, modul EtherNet/IP, modul DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 200...240 V - 15...10% Curent nominal de ieșire: 13,7 A Putere motor: 3,0 kW pentru aplicații grele Filtru EMC: Fără filtru EMC Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: intrare de siguranță STO (Safe Torque Off), 24 V c.c., impedanță: 1,5 kOhm; intrări logice DI1...DI6, 24 V c.c. (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V c.c. (30 V)
Logică intrare digitală: Logică pozitivă (sursă) sau logică negativă (rezervor)
Număr de ieșiri digitale: 3
Tipuri de ieșiri digitale: Colector deschis DQ+ 0…1 kHz 30 V CC 100 mA, Colector deschis DQ- 0…1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Ieșire curent configurabilă prin software AQ1: 0...20 mA, impedanță 800 Ohm, rezoluție 10 biți; Ieșire de tensiune configurabile prin software AQ1: 0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți
Conexiuni releu
Tip ieșire releu: Logică releu configurabilă R1A 1 NO, durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1B 1 NC, durată de viață electrică 100.000 de cicluri; Logică releu configurabilă R2A 1 NO, durată de viață electrică 100.000 de cicluri
Curent maxim de comutație: Ieșire releu R1A, R1B, R1C pe sarcină ohmică, cos phi = 1: 3 A la 250 V c.a.; Ieșire releu R2A, R2C pe sarcină ohmică, cos phi = 1: 5 A la 250 V c.a.
Funcții de control al motorului
Profil de control al motorului pentru motoare asincrone: Raport tensiune/frecvență 5 puncte, Control vectorial al fluxului fără senzori, standard, Raport tensiune/frecvență - Economie de energie, U/f pătratic, Control vectorial al fluxului fără senzori - Economie de energie, raport tensiune/frecvență în 2 puncte
Profil de control al motorului pentru motoare sincrone: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție CC
Compensare alunecare motor: Automată pentru orice sarcină, Reglabilă 0...300%, Nu este disponibilă în modul raport tensiune/frecvență (2 sau 5 puncte)
Caracteristici de comutare
Frecvență de comutare: 2...16 KHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Metodă de frânare: Frânare prin injecție de curent continuu până la oprire
Chopper de frânare încorporat: Da
Caracteristici rețea
Curent de linie: 18,7 A la 200 V (sarcină grea), 15,7 A la 240 V (sarcină grea)
Curent maxim de intrare: 18,7 A
Tensiune maximă de ieșire: 240 V
Putere aparentă: 6,5 kVA la 240 V (sarcină grea)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5%
Isc liniar prospectiv: 5 kA
Caracteristici de siguranță
Funcții de siguranță: STO (oprire sigură a cuplului) - Da, SS1 (oprire sigură 1) - Da, SLS (viteză limitată în condiții de siguranță) - Da
Tipuri de protecție
Funcții de protecție: Defecțiune de fază la intrare: convertizor de frecvență, Supracurent între fazele de ieșire și pământ: convertizor de frecvență, Protecție la supraîncălzire: convertizor de frecvență, Scurtcircuit între fazele motorului: convertizor de frecvență, Protecție termică: convertizor de frecvență
Caracteristici fizice
Lățime: 140 mm
Înălțime: 184,0 mm
Adâncime: 158,0 mm
Greutate netă: 2,2 kg
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă în timpul șocului (în timpul funcționării): 150 m/s² la 11 ms
Accelerație maximă sub sarcină de vibrație (în timpul funcționării): 10 m/s² la 13...200 Hz
Deformație maximă sub sarcină de vibrație (în timpul funcționării): 1,5 mm la 2...13 Hz
Umiditate relativă admisibilă (în timpul funcționării): Clasa 3K5 conform EN 60721-3
Volum aer de răcire: 16,4 m³/h
Categorie de supratensiune: III
Grad de poluare: 2
Temperatura ambiantă de transport: -25...70 °C
Temperatură ambiantă de funcționare: -10...50 °C fără reducerea performanței, 50...60 °C cu reducerea performanței
Temperatură ambiantă de depozitare: -25...70 °C
