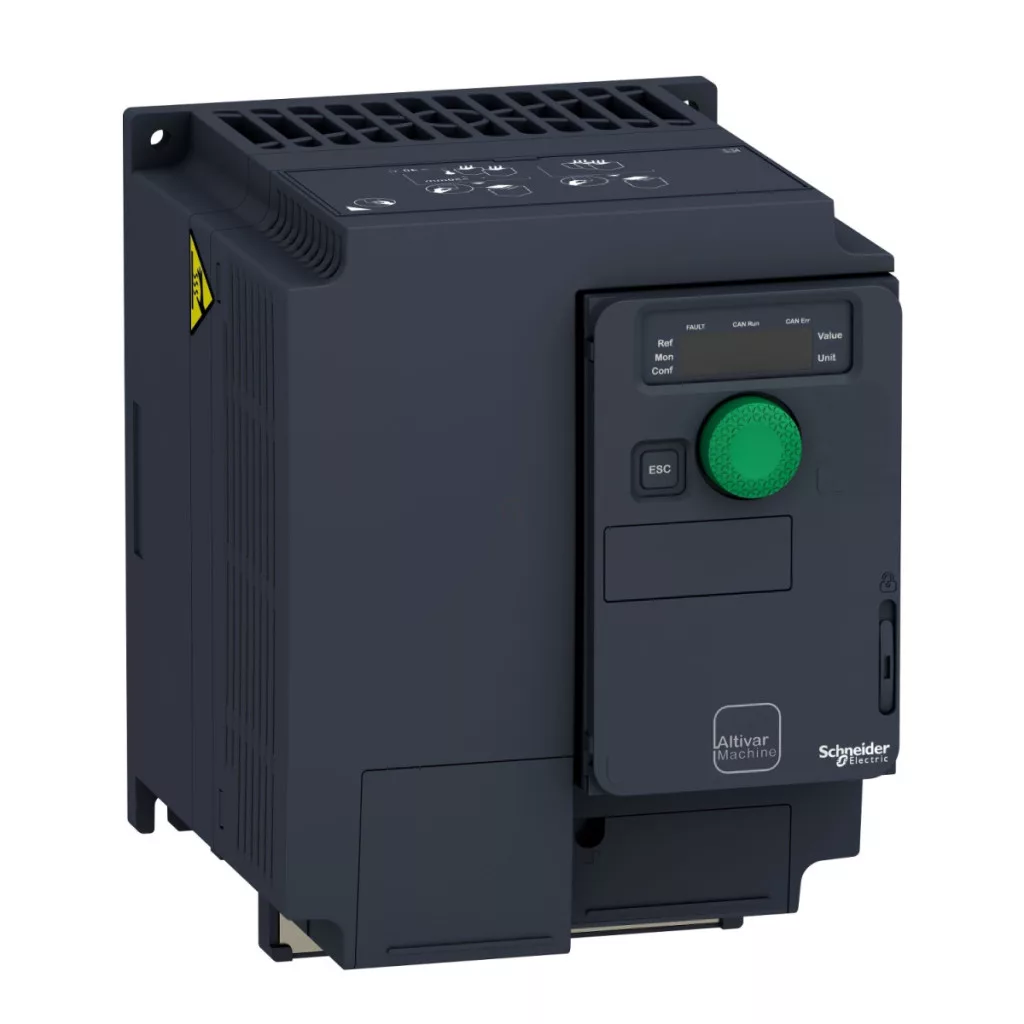

Convertizorul de frecvență Altivar Machine ATV320 este soluția excepțională oferită de Schneider Electric pentru controlul mașinilor complexe. Modelul ATV320U30N4C este un dispozitiv compact cu o putere nominală de 3 kW, care funcționează cu o alimentare trifazată între 380 și 500 V. Acest dispozitiv în versiune standard poate fi montat pe perete și acceptă o serie de protocoale de comunicare. Dispozitivul este echipat standard cu porturi de comunicare seriale Modbus și CANopen, dar poate fi completat opțional cu diverse module de comunicare, cum ar fi CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Are un curent nominal de ieșire de 7,1 A, protecție IP20 și un filtru EMC clasa C2 încorporat. Convertorul de frecvență este extrem de versatil, deoarece este capabil să funcționeze în patru cadrane, ceea ce permite un control perfect al aplicațiilor cu motoare asincrone și sincrone. Dispozitivul are 7 intrări discrete, inclusiv o intrare care acceptă funcția STO (Safe Torque Off), care funcționează la 24 V CC cu o impedanță de 1,5 kOhm. Intrările logice DI1-DI6 acceptă semnale de 24 V CC (max. 30 V), iar DI5 poate fi programată și ca intrare de impulsuri în intervalul 0-30 kHz. Există 3 ieșiri discrete, de tip colector deschis, care pot gestiona semnale cu frecvență de 0-1 kHz, 30 V c.c., 100 mA. Există, de asemenea, 3 intrări analogice: AI1 acceptă tensiune de 0-10 V c.c. cu impedanță de 30 kOhm și rezoluție de 10 biți; AI2 este o intrare de tensiune diferențială bipolară cu o gamă de ±10V DC; AI3 acceptă semnale de curent de 0-20 mA (sau 4-20 mA, sau alte valori configurabile) cu o impedanță de 250 Ohm. Dispozitivul are, de asemenea, 1 ieșire analogică. Ieșirile releului sunt extrem de versatile: dispozitivul are ieșiri releu configurabile R1A, R1B, R1C, R2A și R2C, care asigură o durată de viață electrică de 100.000 de cicluri. Curentul maxim de comutare pentru sarcini rezistive (cos φ = 1) este de 3 A la 250 V c.a. sau 30 V c.c. pentru R1A, R1B și R1C și de 5 A la 250 V c.a. sau 30 V c.c. pentru R2A și R2C. Pentru sarcini inductive (cos φ = 0,4 și L/R = 7 ms), toate ieșirile releului asigură un curent de comutație de 2 A la 250 V c.a. sau 30 V c.c. Curentul minim de comutație este de 5 mA la 24 V c.c. ATV320U30N4C oferă funcții remarcabile de control al motorului. Pentru motoarele asincrone, suportă raportul tensiune/frecvență (5 sau 2 puncte), control vectorial al fluxului fără senzori (atât în versiunea standard, cât și în cea de economisire a energiei) și control U/f cuadratic de economisire a energiei. Pentru motoarele sincrone, oferă control vectorial fără senzori. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutație poate fi setată între 2 și 16 kHz. Frecvența nominală de comutație este de 4 kHz. Funcțiile de frânare ale dispozitivului includ oprirea prin injecție de curent continuu și un chopper de frânare încorporat.
Schneider Electric Altivar Machine 320 - ATV320U30N4C - convertizor de frecvență, 3 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență cu viteză variabilă
Aplicație specifică: Mașini complexe
Versiune: Versiune standard
Design: Compact
Montare: Montabil pe perete
Protocol de comunicare: Modbus serial, CANopen
Card opțional: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V (-15...+10%)
Curent nominal de ieșire: 7,1 A
Putere motor: 3,0 kW în modul de funcționare intensă
Filtru EMC: Filtru EMC clasa C2 încorporat
Grad de protecție IP: IP20
Intrări/ieșiri
Număr de intrări discrete: 7
Tip intrare discretă: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V CC, max. 30 V), intrare impuls programabilă DI5 (0…30 kHz) Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri discrete: 3 Tip ieșire discretă: Colector deschis (DQ+, DQ-) 0...1 kHz, 30 V CC, 100 mA
Număr de intrări analogice: 3
Tip de intrare analogică: AI1 tensiune: 0...10 V CC (30 kOhm, 10 biți), AI2 diferențial bipolar: +/- 10 V CC (30 kOhm, 10 biți), AI3 curent: 0...20 mA (sau 4-20 mA, configurabil, 250 Ohm, 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software: 0...20 mA (800 Ohm, 10 biți) sau tensiune: 0...10 V CC (470 Ohm, 10 biți)
Ieșiri releu
Tip ieșire releu: Logică releu configurabilă (R1A/R1B/R1C/R2A/R2C), durată de viață de 100.000 de cicluri
Curent maxim de comutație: Sarcină rezistivă (cos φ = 1): R1A/B/C: 3A la 250 V c.a./30 V c.c., R2A/C: 5A la 250 V c.a./30 V c.c., Sarcina inductivă: 2 A la 250 VCA/30 VCC
Control motor
Profil de control motor asincron: Raport tensiune/frecvență (5 sau 2 puncte), Control vectorial al fluxului fără senzor, Control U/f cuadratic cu economie de energie
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu reducere a sarcinii)
Frecvență nominală de comutare: 4 kHz
Frânare
Mod de oprire: injecție DC
Chopper de frânare încorporat: Da
Date curente
Curent de rețea: 11,1 A la 380 V (sarcină grea), 8,4 A la 500 V (sarcină grea)
Curent maxim de intrare: 11,1 A
Tensiune maximă de ieșire: 500 V
Putere aparentă: 7,3 kVA la 500 V (sarcină grea)
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire de siguranță 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Dimensiuni
Lățime: 140 mm
Înălțime: 184,0 mm
Adâncime: 158,0 mm
