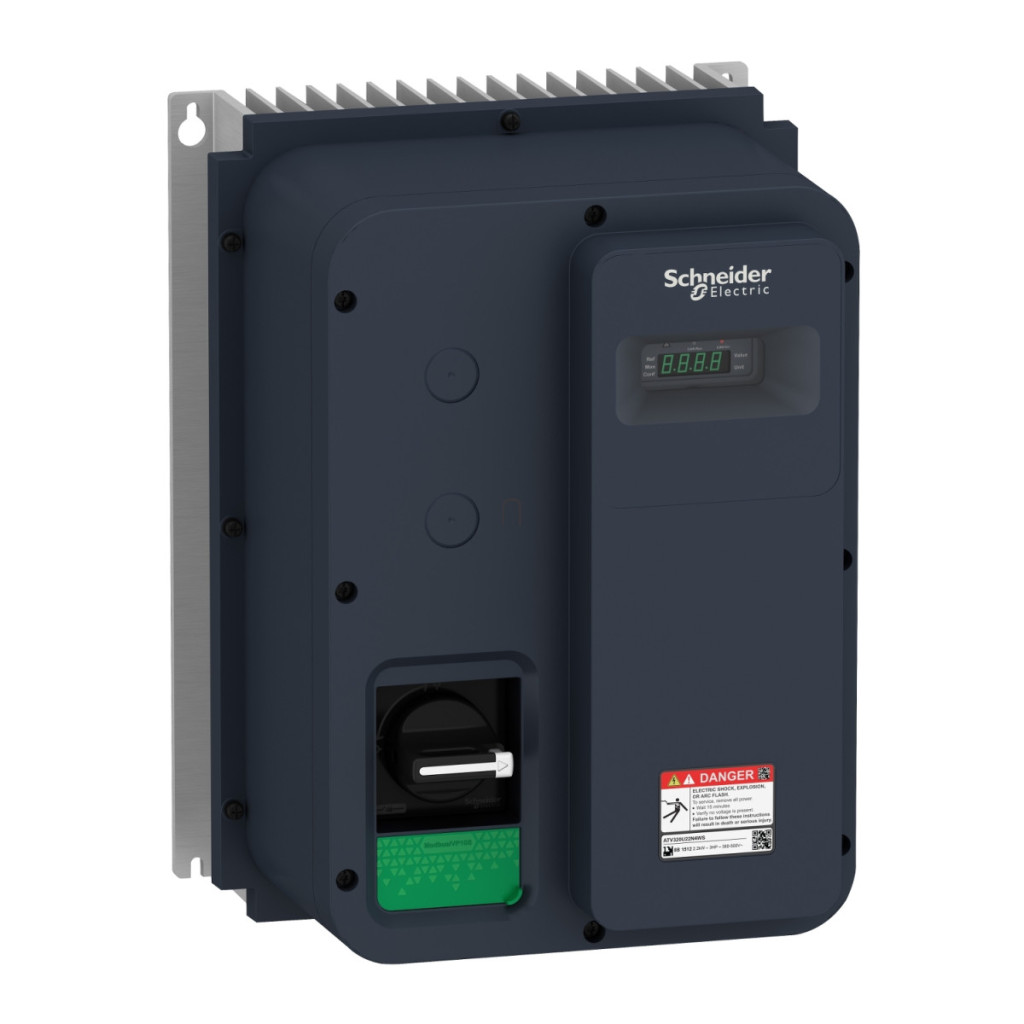

Altivar Machine ATV320U30N4WS este un convertizor de frecvență cu viteză variabilă de înaltă calitate, conceput special pentru controlul mașinilor și echipamentelor industriale complexe. Produs de Schneider Electric, performanțele remarcabile și caracteristicile versatile ale acestui dispozitiv îl fac alegerea ideală pentru utilizatorii care au nevoie de un control fiabil și eficient al motorului, chiar și pentru cele mai exigente aplicații. Acest convertizor de frecvență este fabricat într-un design închis, cu clasă de protecție IP65, care oferă o protecție remarcabilă împotriva prafului și a apei, făcându-l potrivit pentru instalare chiar și în medii în care echipamentul este expus la influențe ambientale crescute. Dispozitivul poate alimenta un motor cu o putere de 3 kW în aplicații grele, cu o tensiune de alimentare trifazată între 380 și 500 V. Comutatorul de izolare încorporat oferă confort și siguranță suplimentare în timpul instalării și întreținerii, deoarece nu este necesară instalarea unui comutator extern în sistem. ATV320U30N4WS oferă opțiuni de comunicare excepționale: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu module de comunicare opționale pentru a include protocoale industriale suplimentare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această flexibilitate permite integrarea ușoară în diverse sisteme de automatizare. Filtrul EMC încorporat de clasa C2 asigură compatibilitatea electromagnetică chiar și în medii industriale. Convertizorul de frecvență are o configurație I/O bogată: 7 intrări digitale (inclusiv funcția de siguranță STO), 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică. Intrările digitale includ funcția STO (Safe Torque Off), care oprește în siguranță motorul în caz de urgență, și intrările logice DI1-DI6, dintre care DI5 poate fi utilizată și ca intrare de impuls. Ieșirile digitale sunt implementate utilizând tranzistoare cu colector deschis, în timp ce intrările și ieșirile analogice sunt extrem de configurabile pentru a satisface nevoile diferitelor aplicații. În ceea ce privește funcțiile de control, Altivar 320 oferă performanțe remarcabile. Acesta suportă funcționarea în patru cadrane și o varietate de profiluri de control al motorului asincron și sincron, inclusiv controlul tensiunii/frecvenței (cu caracteristici de până la 5 puncte sau în modul de economisire a energiei) și controlul vectorial al fluxului fără senzori. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Unitatea include, de asemenea, funcții avansate de siguranță, cum ar fi Safely Limited Speed (SLS) și Safe Stop 1 (SS1), care îndeplinesc cele mai recente cerințe de siguranță a mașinilor.
Schneider Electric Altivar Machine 320 - ATV320U30N4WS - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Design: Închis, protecție IP65, montat pe perete
Echipat cu un întrerupător de deconectare
Alimentare electrică
Tensiune nominală de alimentare: 380...500 V - 15...10%
Curent nominal de ieșire: 7,1 A
Putere motor: 3,0 kW pentru aplicații grele
Frecvență rețea: 50...60 Hz, ±5%
Curent maxim de scurtcircuit în linie: 5 kA
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: întrerupere cuplu de siguranță STO (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V CC, max. 30 V), DI5 poate fi programată și ca intrare de impuls (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă) sau logică negativă (rezervor) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V CC, 100 mA) Număr de intrări analogice: 3 Tipuri de intrări analogice: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: ±10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte configurații), impedanță: 250 Ohm, rezoluție 10 biți
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA, impedanță 800 Ohm, rezoluție 10 biți; sau tensiune AQ1: 0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți
Caracteristici de control
Profiluri de control al motorului: Raport tensiune/frecvență în 5 puncte, vector de flux fără senzor, economisire de energie U/f cuadratică, economisire de energie vector de flux, tensiune/frecvență în 2 puncte, control vectorial fără senzor al motorului sincron
Frecvență maximă de ieșire: 0,599 kHz Rampe de accelerare și decelerare: liniare, U, S, personalizate (CUS), schimbare rampă, adaptare rampă accelerare/decelerare, oprire automată cu injecție DC Compensare alunecare motor: automată, independentă de sarcină, reglabilă între 0 și 300% Frecvență de comutare: reglabilă între 2 și 16 kHz, 4 până la 16 kHz300%
Frecvență de comutație: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare: Cu injecție de curent continuu, chopper de frânare încorporat
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SLS (viteză limitată în condiții de siguranță): Da
SS1 (Oprire sigură 1): Da
Protecții
Protecție fază intrare
Protecție fază ieșire și supracurent la pământ
Protecție supraîncălzire
Protecție scurtcircuit între fazele motorului
Protecție termică
Caracteristici fizice
Categorie de supratensiune: III
Grad de poluare: 3
