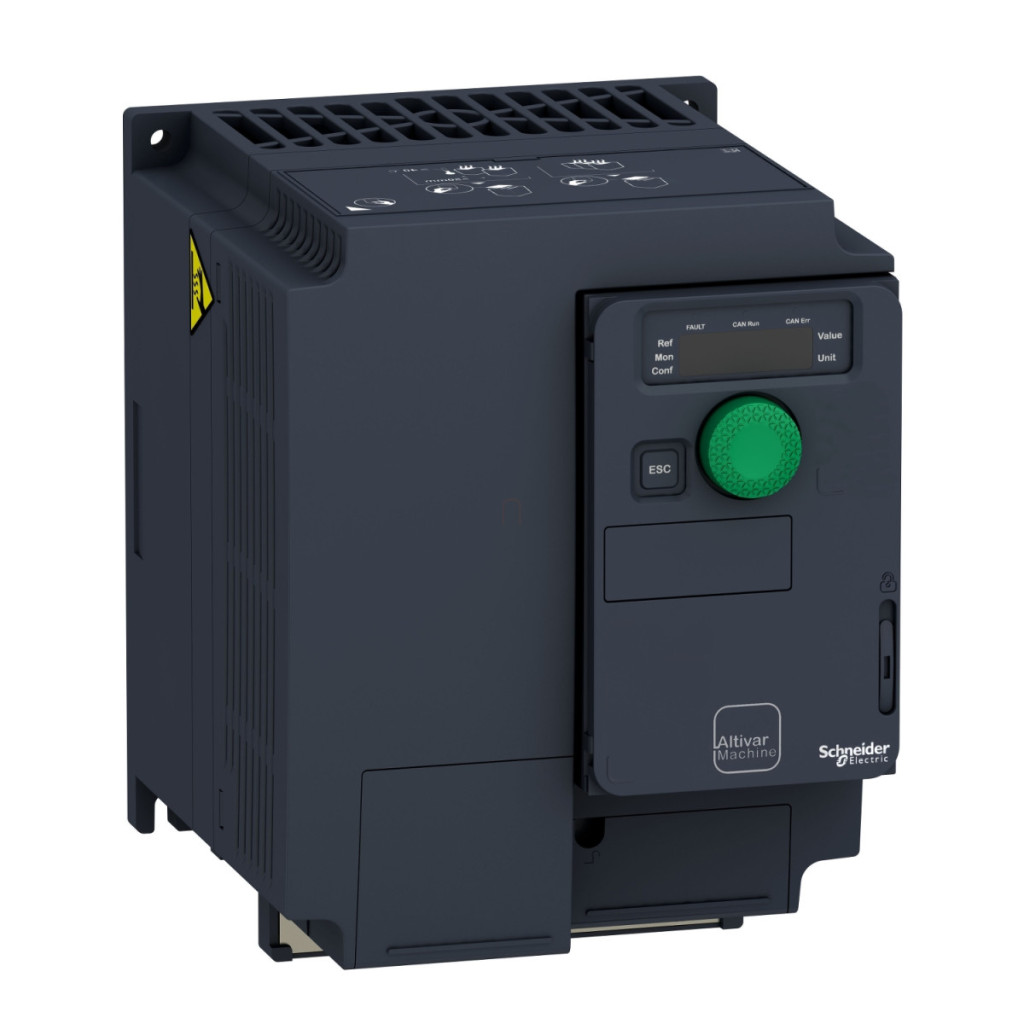

Convertorul de frecvență Schneider Electric Altivar Machine ATV320U40M3C este un dispozitiv extrem de versatil de 4 kW, conceput special pentru controlul mașinilor complexe. Această versiune standard are un design compact, care poate fi montat pe perete, fiind ideală pentru locații în care spațiul este limitat, dar sunt necesare performanțe ridicate și un control precis al motorului. Convertorul de frecvență funcționează între 200 și 240 V, cu alimentare trifazată și un curent nominal de ieșire de 17,5 A. În funcție de sarcină, acesta furnizează un curent de sarcină de bază de 17,0 A chiar și în condiții de suprasarcină ridicată, fiind ideal pentru aplicații în care sunt frecvente schimbările bruște de sarcină. Dispozitivul are un curent de intrare de 23,8 A la 200 V și 19,9 A la 240 V în condiții de funcționare intensă, cu o putere aparentă maximă de 8,3 kVA la 240 V. ATV320U40M3C funcționează, de asemenea, în mod fiabil în medii industriale datorită protecției IP20. ATV320U40M3C este extrem de flexibil în ceea ce privește opțiunile de comunicare: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins opțional cu o serie de module de comunicare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această versatilitate permite convertizorul de frecvență să fie integrat cu ușurință în diverse rețele industriale și sisteme de control. Dispozitivul are 7 intrări digitale, 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică, oferind o gamă largă de opțiuni de control. Intrările digitale includ funcția de siguranță STO (Safe Torque Off) și intrările logice DI1-DI6, dintre care DI5 poate fi configurată ca intrare de impulsuri cu până la 30 kHz. Intrările analogice includ intrări de tensiune și curent cu rezoluție înaltă (10 biți). O caracteristică specială a ATV320U40M3C este capacitatea sa avansată de control al motorului. Este potrivit pentru controlul motoarelor asincrone și sincrone cu diferite profiluri de control: raport tensiune/frecvență (2 sau 5 puncte), control vectorial al fluxului fără senzor (standard sau cu economisire de energie) și U/f cuadratic cu economisire de energie. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Dispozitivul este capabil să funcționeze în 4 cadrane, ceea ce înseamnă că motorul poate fi acționat atât în modul motor, cât și în modul generator, în ambele sensuri de rotație. Chopperul de frânare încorporat permite o frânare eficientă. Dispozitivul are, de asemenea, o serie de funcții de siguranță, cum ar fi STO (Safe Torque Off), SLS (Safely Limited Speed) și SS1 (Safe Stop 1), care sporesc siguranța mașinii și respectă reglementările stricte de siguranță. Acesta include o gamă largă de funcții de protecție: protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului între fazele de ieșire și împământare, protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor între fazele motorului și protecție termică. Aceste funcții de protecție asigură o funcționare fiabilă chiar și în condiții extreme. ATV320U40M3C are o lățime de 140 mm, o înălțime de 184 mm și o adâncime de 158 mm, cântărind doar 2,2 kg.
Schneider Electric Altivar Machine 320 - ATV320U40M3C - convertizor de frecvență, 4 kW, 3f, 230 V c.a., Modbus/CANopen, IP20, design compact date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Design: Versiune standard
Format: Compact
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 17,5 A
Putere motor: 4,0 kW în modul de funcționare intensă
Putere motor în CP: 5 CP
Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Ieșiri și intrări
Număr de intrări digitale: 7
Tip de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, max. 30 V), DI5 programabilă ca intrare de impuls: 0…30 kHz
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tip ieșire digitală: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V CC, 100 mA) Număr de intrări analogice: 3 Tip intrare analogică: AI1 tensiune (0...10 V CC, 30 kOhm, 10 biți), tensiune diferențială bipolară AI2 (+/- 10 V CC, 30 kOhm, 10 biți), curent AI3 (0...20 mA sau 4-20 mA, pot fi configurate și alte intervale)
Număr de ieșiri analogice: 1
Tip ieșire analogică: curent AQ1 configurabil prin software (0...20 mA, 800 Ohm, 10 biți) sau tensiune AQ1 (0...10 V CC, 470 Ohm, 10 biți)
Ieșiri releu
Tip ieșire releu: R1A/R1B/R1C și R2A/R2C logică releu configurabilă, durată de viață de 100.000 de cicluri
Curent maxim de comutație: 3 A 250 V c.a. sau 30 V c.c. (sarcină ohmică) pe ieșirea releului R1, 5 A 250 V c.a. sau 30 V c.c. (sarcină ohmică) la ieșirea releului R2
Curent minim de comutație: 5 mA 24 V c.c.
Control motor
Funcționare în patru cadrane: Da
Profil de control al motorului asincron: Raport tensiune/frecvență 5 puncte, Control vectorial al fluxului fără senzor, U/f cuadratic cu economisire de energie, Control vectorial al fluxului cu economisire de energie fără senzor, raport tensiune/frecvență 2 puncte
Profil de control motor sincron: Control vector fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Accelerație și decelerație: Liniară, U, S, CUS, Schimbare rampă, Adaptare accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă între 0...300%
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu reducere a puterii)
Frecvență nominală de comutare: 4 kHz
Mod de frânare: injecție CC
Controler rezistor de frânare încorporat: Da
Parametri electrici
Curent de linie: 23,8 A la 200 V, 19,9 A la 240 V (sarcină grea)
Curent maxim de intrare: 23,8 A
Tensiune maximă de ieșire: 240 V
Putere aparentă: 8,3 kVA la 240 V (sarcină grea)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Curent de scurtcircuit prevăzut: 5 kA
Curent de bază la suprasarcină mare: 17,0 A
Pierdere de putere: Ventilator: 140 W la 200 V, frecvență de comutare 4 kHz
Funcții de siguranță
Funcții de siguranță: SLS (viteză limitată în condiții de siguranță), SS1 (oprire în condiții de siguranță 1), STO (oprire sigură a cuplului)
Tip de protecție
Protecție de fază la intrare, protecție la supracurent între fazele de ieșire și împământare, protecție la supraîncălzire, protecție la scurtcircuit între fazele motorului, Protecție termică
Dimensiuni și greutate
Lățime: 140 mm
Înălțime: 184,0 mm
Adâncime: 158,0 mm
Greutate netă: 2,2 kg
Cuplu excesiv tranzitoriu: 170...200 % din cuplul nominal al motorului
Parametri de mediu
Poziție de funcționare: verticală +/- 10 grade
Clasa mediului de funcționare: Clasa 3C3 și 3S2 (conform IEC 60721-3-3)
Accelerație maximă pentru șoc: 150 m/s² la 11 ms
Accelerație maximă pentru vibrații: 10 m/s² la 13...200 Hz
Deformație maximă pentru sarcină de vibrație: 1,5 mm 2...13 Hz
Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Temperatura ambiantă în timpul depozitării: -25...70 °C
Standarde: IEC 61800-5-1
