Seria Altivar Machine ATV320 este o alegere excelentă pentru controlul motoarelor în mașini industriale complexe. Convertizorul de frecvență Schneider Electric ATV320U40N4B este un dispozitiv de 4 kW, în format carte, care este deosebit de potrivit pentru instalarea în dulapuri. Această versiune este modelul standard, care răspunde perfect nevoilor aplicațiilor industriale complexe. Convertizorul de frecvență funcționează cu o tensiune de alimentare trifazată de 380-500 V și poate suporta fluctuații de tensiune mai mici de 15% și mai mari de 10%. Curentul nominal de ieșire este de 9,5 A, ceea ce asigură o fiabilitate ridicată chiar și în condiții de sarcină mare. Puterea motorului de 4 kW (5 CP) este ideală pentru diverse sarcini de automatizare industrială în care este necesar un control precis al vitezei și cuplului. ATV320U40N4B are capacități de comunicare încorporate și acceptă în mod implicit protocoalele seriale Modbus și CANopen. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi modulele EtherCAT, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet sau Profibus DP V1. Această capacitate de comunicare flexibilă permite integrarea convertizorului de frecvență în practic orice sistem modern de automatizare industrială. Dispozitivul are o gamă largă de opțiuni de intrare și ieșire: 7 intrări digitale (inclusiv funcția STO de oprire sigură a cuplului), 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică. Această combinație de intrări și ieșiri oferă opțiuni de control extrem de versatile pentru o gamă largă de aplicații industriale. Ieșirile releului sunt configurabile și capabile să comute sarcini de până la 3A la 250V AC. Funcțiile de siguranță încorporate, precum STO (oprire cuplu de siguranță) și SLS (viteză limitată în condiții de siguranță), sunt conforme cu cerințele moderne de siguranță a mașinilor. Invertorul oferă algoritmi avansați de control al motorului, inclusiv control vectorial al fluxului fără senzori și diverse profiluri de raport tensiune/frecvență. Dispozitivul este capabil să funcționeze în 4 cadrane, ceea ce permite acționarea și frânarea motorului în ambele sensuri de rotație. Procesele de frânare sunt asistate de un chopper de frânare încorporat, care permite oprirea rapidă și precisă a motorului. Frecvența maximă de ieșire este de 0,599 kHz, în timp ce frecvența de comutare este reglabilă între 2 și 16 kHz, cu o frecvență nominală de comutare de 4 kHz. Dispozitivul are un grad de protecție IP20, care oferă o protecție adecvată pentru aplicațiile montate în dulapuri. Dimensiunile sale fizice sunt compacte: 60 mm lățime, 325 mm înălțime și 245 mm adâncime, cântărind doar 3 kg. Filtrul EMC încorporat de clasa C2 asigură compatibilitatea electromagnetică în medii industriale.

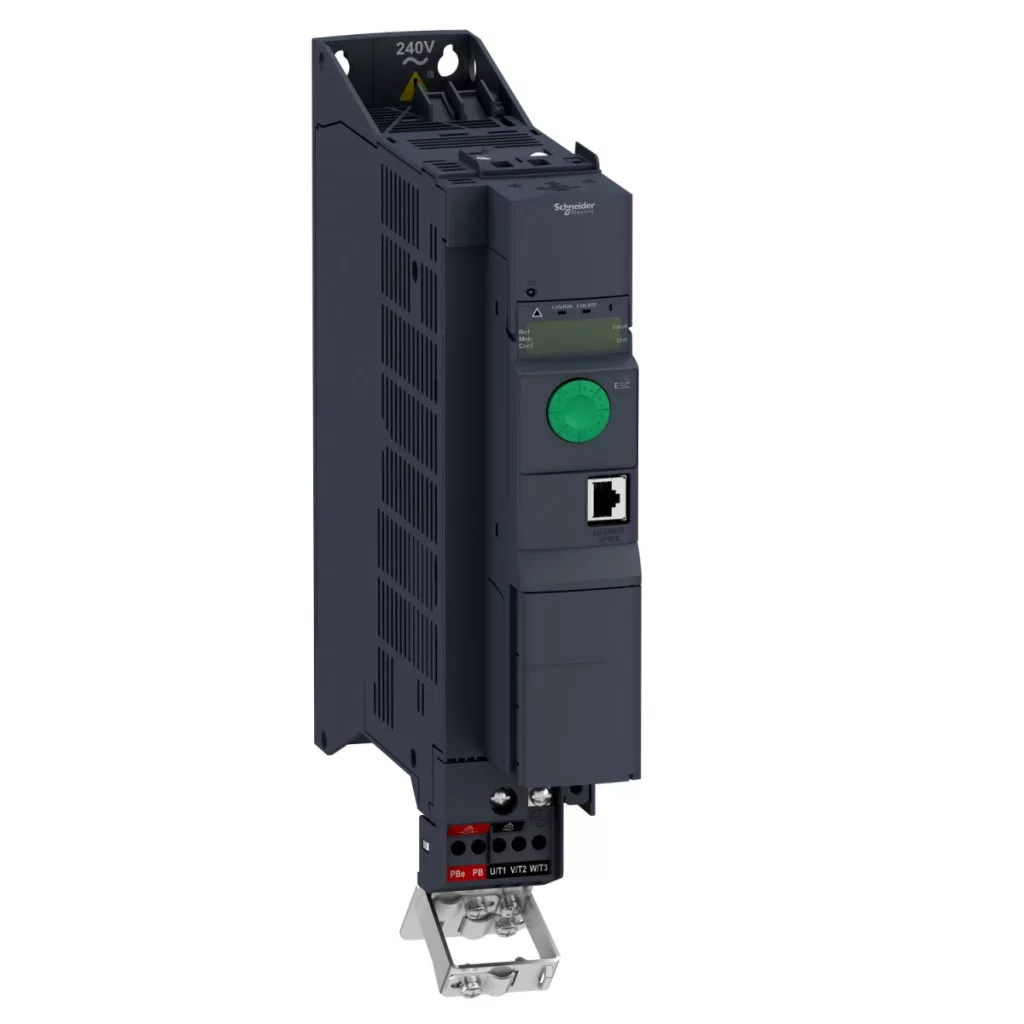

Schneider Electric Altivar Machine 320 - ATV320U40N4B - convertizor de frecvență, 4 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design tip carte date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini complexe
Versiune: Versiune standard
Design: Format carte
Metodă de montare: Montabil în dulap
Opțiuni de comunicare
Comunicare de bază: Modbus serial, CANopen
Comunicare opțională: modul CANopen, modul EtherCAT, modul Profibus DP V1, modul PROFINET, modul Ethernet Powerlink, modul EtherNet/IP, modul DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 9,5 A
Putere motor: 4,0 kW pentru sarcini grele
Putere motor (CP): 5 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC), DI5 ca intrare de impuls programabilă (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune (0...10 V CC), AI2 tensiune diferențială bipolară (+/- 10 V CC), AI3 curent (0...20 mA)
Număr de ieșiri analogice: 1
Caracteristici de control al motorului
Profiluri de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor, Raport tensiune/frecvență cu economie de energie
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniară, U, S, CUS, comutare rampă
Compensare alunecare motor: Automată în funcție de sarcină, reglabilă între 0...300%
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere a sarcinii)
Frecvență nominală de comutare: 4 kHz
Funcții de siguranță
SLS (viteză limitată în condiții de siguranță): Da
STO (oprire sigură a cuplului): Da
SS1 (oprire sigură 1):Da
Funcții de protecție
Tipuri de protecție: Protecție fază de intrare, Protecție supracurent între fazele de ieșire și împământare, Protecție supraîncălzire, Protecție scurtcircuit între fazele motorului, Protecție termică
Caracteristici mecanice
Lățime: 60 mm
Înălțime: 325,0 mm
Adâncime: 245,0 mm
Greutate netă: 3,0 kg
Parametri de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă de funcționare: -10...50 °C fără reducerea puterii, 50...60 °C cu factor de reducere a puterii
Volum aer de răcire: 11,3 m³/h
Categorie de supratensiune: III
Grad de poluare: 2
