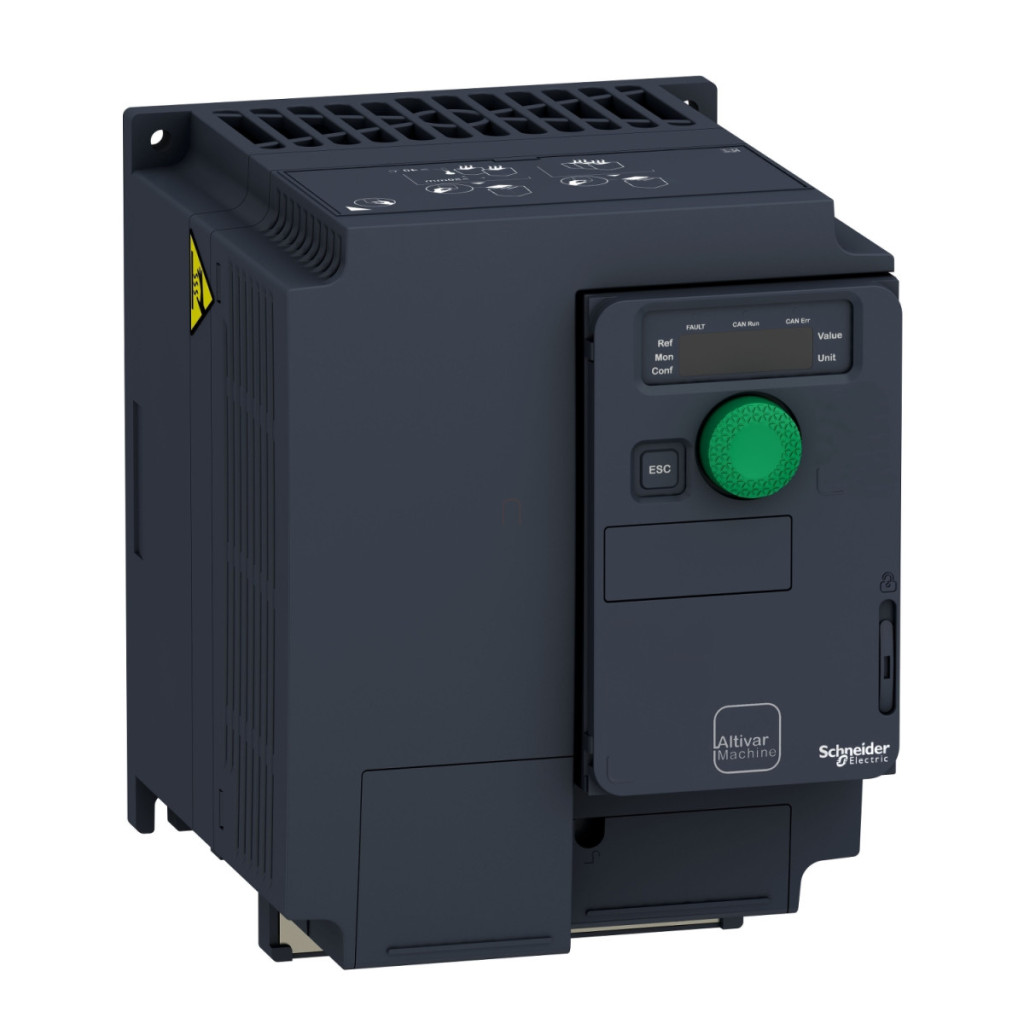

Altivar Machine ATV320U40N4C este un convertizor de frecvență profesional fabricat de Schneider Electric, special conceput pentru a controla motoarele din utilajele industriale complexe. Acest dispozitiv compact, cu clasă de protecție IP20, este capabil să controleze cu precizie motoare asincrone trifazate cu o putere nominală de 4,0 kW, oferind în același timp o aplicare flexibilă într-o varietate de medii industriale. Convertorul de frecvență funcționează cu o tensiune de alimentare trifazată de 380-500 V și oferă un curent nominal de ieșire de 9,5 A chiar și în condiții de funcționare dificile. Dispozitivul poate fi montat pe perete și are un design compact, ceea ce îl face o soluție care economisește spațiu pentru mediile industriale. Dispozitivul are o lățime de 140 mm, o înălțime de 184 mm și o adâncime de 158 mm, cu o greutate totală de numai 2,2 kg. Schneider Electric Altivar Machine ATV320U40N4C are numeroase opțiuni de comunicare și acceptă protocoalele seriale Modbus și CANopen ca standard. Poate fi extins opțional cu diverse module de comunicare, precum EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Dispozitivul are 7 intrări digitale, inclusiv o funcție de siguranță STO (Safe Torque Off), care garantează oprirea în siguranță a motorului în caz de urgență. Intrările digitale pot fi operate cu logică pozitivă (sursă) sau negativă (sink). În plus, sunt disponibile 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică pentru diverse sarcini de control și feedback. Acest convertizor de frecvență are capacități excepționale de control al motorului: suportă funcționarea în patru cadrane și oferă diverse profiluri de control al motorului, inclusiv raportul tensiune/frecvență (5 sau 2 puncte), control vectorial al fluxului fără senzori și moduri de economisire a energiei atât pentru motoarele asincrone, cât și pentru cele sincrone. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi reglată între 2 și 16 kHz. Controlul rezistenței de frânare încorporat îmbunătățește capacitățile de frânare dinamică ale motorului, în timp ce diverse setări de rampă de accelerare și decelerare (liniară, U, S sau personalizată) sporesc și mai mult flexibilitatea operațională. Dispozitivul compensează automat alunecarea motorului, indiferent de sarcină, și dispune de funcții avansate de protecție, cum ar fi protecție împotriva defectării de fază, supracurent, supraîncălzire și scurtcircuit.
Schneider Electric Altivar Machine 320 - ATV320U40N4C - convertizor de frecvență, 4 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație specială: Mașini complexe
Design: Versiune standard
Format: Compact
Metodă de montare: Montare pe perete
Protocol de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Parametri electrici
Tensiune nominală de alimentare: 380...500 V (-15...+10%)
Curent nominal de ieșire: 9,5 A
Putere motor: 4,0 kW (pentru sarcini grele)
Putere motor: 5 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Grad de protecție IP: IP20
Curent de alimentare: 13,7 A la 380 V (sarcină grea)
Curent de alimentare: 10,6 A la 500 V (sarcină grea)
Curent maxim de intrare: 13,7 A
Tensiune maximă de ieșire: 500 V
Putere aparentă: 9,2 kVA la 500 V (sarcină mare)
Frecvență rețea: 50...60 Hz
Toleranță relativă simetrică frecvență rețea: 5%
Isc rețea preconizat: 5 kA Caracteristici de intrare și ieșire Număr de intrări digitale: 7 Tip intrare digitală: STO oprire cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, 30 V), DI5 programabilă ca intrare de impuls (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tip ieșire digitală: Colector deschis DQ+ și DQ- (0...1 kHz, 30 V CC, 100 mA) Număr de intrări analogice: 3 Tip intrare analogică: AI1 (0...10 V CC, 30 kOhm, 10 biți), AI2 diferențial bipolar (±10 V CC, 30 kOhm, 10 biți), AI3 curent (0...20 mA, configurabil, 250 Ohm, 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software (0...20 mA, 800 Ohm) sau tensiune (0...10 V CC, 470 Ohm)
Caracteristici de performanță
Profiluri de control al motorului: Raport tensiune/frecvență (5 sau 2 puncte), Control vectorial al fluxului fără senzor, Moduri de economisire a energiei
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată cu injecție DC
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă între 0...300%
Frecvență de comutare: 2...16 kHz, reglabilă (4...16 kHz cu factor de reducere)
Frecvență nominală de comutare: 4 kHz
Metodă de oprire: injecție de curent continuu
Control rezistență de frânare încorporată: Da. Funcții de protecție. Funcții de siguranță: Oprire sigură a cuplului (STO), Oprire sigură 1 (SS1), Limită de viteză sigură (SLS). Tipuri de protecție: Defecțiune fază de intrare, Supracurent între fazele de ieșire și împământare, Supraîncălzire, Scurtcircuit între fazele motorului, Protecție termică
Caracteristici mecanice
Lățime: 140 mm
Înălțime: 184 mm
Adâncime: 158 mm
Greutate netă: 2,2 kg
Perecurgere tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de mediu
Temperatură de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
Poziție de funcționare: verticală ±10 grade
Volum aer de răcire: 37,7 m³/h
