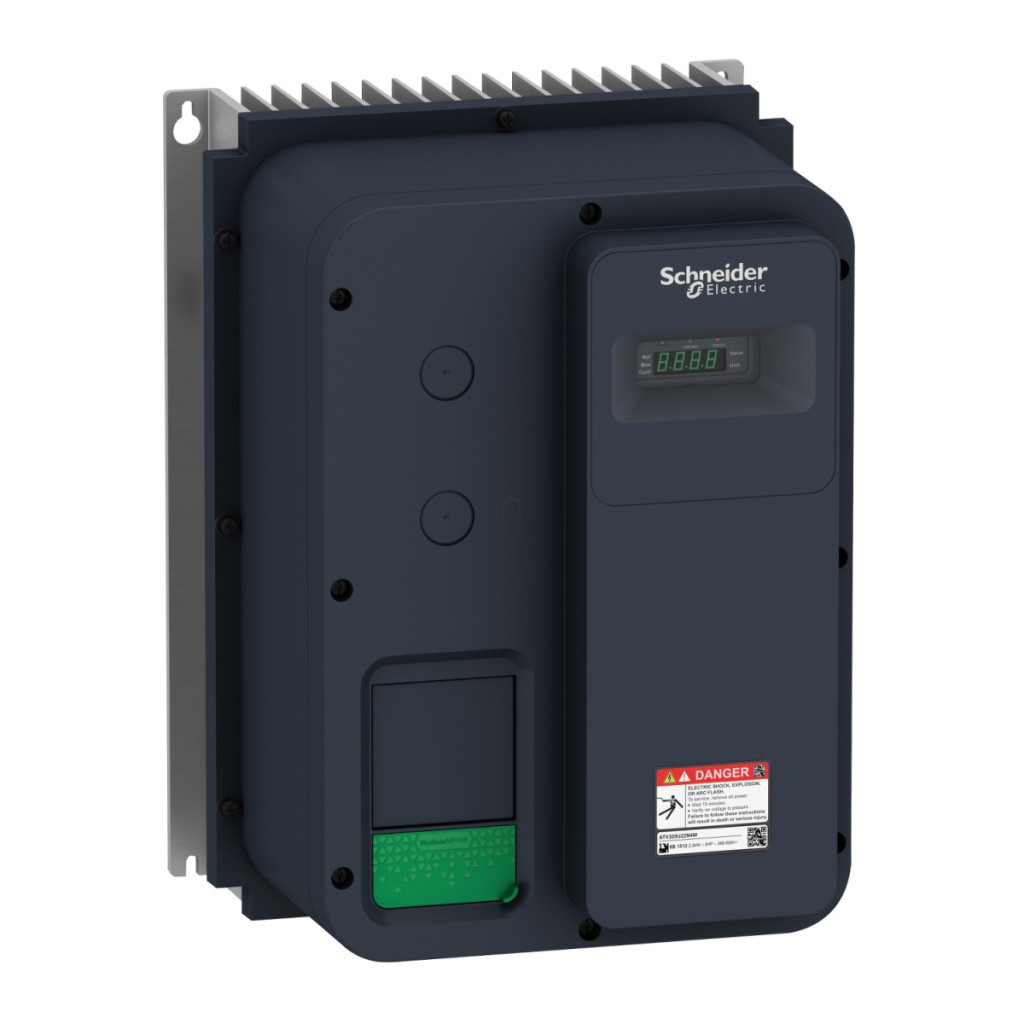

Convertoarele de frecvență din seria Altivar Machine ATV320 sunt alegerea perfectă pentru controlul precis al motoarelor mașinilor complexe. Modelul ATV320U40N4W este un convertor de frecvență trifazat de tip închis, montabil pe perete, care oferă performanțe excelente pentru controlul motoarelor de 4 kW, chiar și în condiții de funcționare dificile. Acest convertizor de frecvență funcționează cu o tensiune de alimentare de 380-500 V, are un curent nominal de ieșire de 9,5 A și dispune de un filtru EMC C2 încorporat, care asigură compatibilitatea electromagnetică cu echipamentele din jur. Gradul de protecție IP66 oferă o protecție excelentă împotriva prafului și jeturilor de apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Porturile de comunicație (Modbus serial și CANopen) permit integrarea ușoară în sistemele de control existente, iar modulele de comunicație suplimentare (EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet) pot fi, de asemenea, instalate în funcție de necesități. Opțiunile de control sunt extrem de versatile: sunt disponibile 7 intrări discrete (inclusiv funcția de întrerupere a cuplului de siguranță STO), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică. Ieșirile releului pot fi configurate și utilizate pentru diferite sarcini. Convertorul de frecvență este potrivit pentru controlul motoarelor asincrone și sincrone cu diferite profiluri de control, cum ar fi raportul tensiune/frecvență (5 puncte), controlul vectorial al fluxului fără senzor și modurile de economisire a energiei. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Funcțiile de siguranță încorporate includ Safe Torque Off (STO) și Safely Limited Speed (SLS), care permit funcționarea și întreținerea în siguranță a mașinilor. Sistemele de protecție ale dispozitivului acoperă defectarea fazei de intrare, supracurentul, supraîncălzirea, scurtcircuitul și protecția termică. Convertorul de frecvență are o lățime de 250 mm, o înălțime de 340 mm și o adâncime de 235 mm, cu o greutate netă de 7,8 kg. Intervalul de temperatură de funcționare este între -10 °C și 40 °C fără reducere a puterii și între 40 °C și 60 °C cu reducere a puterii. Convertorul de frecvență ATV320U40N4W este recomandat în special pentru aplicații industriale în care controlul precis al motorului, fiabilitatea și versatilitatea sunt importante, cum ar fi echipamentele de manipulare a materialelor, pompele, sistemele de ventilație sau liniile de producție complexe.
Schneider Electric Altivar Machine 320 - ATV320U40N4W - convertizor de frecvență, 4 kW, 3f, 400 VAC, Modbus/CANopen, IP66, fără întrerupător izolator Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Închis
Metodă de montare: Montare pe perete
Protocol port de comunicație: Modbus serial, CANopen
Carduri opționale
Modul de comunicație: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 9,5 A
Putere motor: 4,0 kW (sarcină grea), 5 CP
Filtru EMC: Încorporat clasa C2
Nivel de protecție IP: IP66
Intrări și ieșiri
Număr de intrări discrete: 7
Tip intrare discretă: STO întrerupere cuplu de siguranță (24 V CC, impedanță: 1,5 kOhm), DI1...Intrări logice DI6 (24 V CC, max. 30 V), DI5 ca intrare de impuls programabilă (0...30 kHz)
Logică intrare discretă: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri discrete: 3 Tip ieșire discretă: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHZ 30 V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune (0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară (+/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent (0...20 mA sau alte configurații, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: curent AQ1 configurabil prin software (0...20 mA, impedanță 800 Ohm, rezoluție 10 biți) sau tensiune AQ1 (0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți)
Funcții motor
Profiluri de control motor asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori (standard), Raport tensiune/frecvență cu economie de energie (U/f pătratic), Control vectorial al fluxului fără senzori cu economie de energie, Raport tensiune/frecvență (2 puncte) Profil de control al motorului sincron: Control vectorial fără senzor Frecvență maximă de ieșire: 0,599 kHz Rampe de accelerare și decelerare: Liniare, U, S, Personalizate, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Compensare alunecare motor: Automată indiferent de sarcină, Reglabilă 0...300%, Nu este disponibilă în modul raport tensiune/frecvență (2 sau 5 puncte)
Caracteristici fizice
Lățime: 250 mm Înălțime: 340 mm Adâncime: 235,0 mm Greutate netă: 7,8 kg Condiții de mediu Poziție de funcționare: Verticală +/- 10 grade Clasa de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, IEC 60721-3-10 Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Temperatura ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură ambiantă de depozitare: -25...70 °C
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Viteză limitată în condiții de siguranță (SLS): Da
Oprire sigură 1 (SS1): Da
Tipuri de protecție: Defecțiune fază intrare, Supracurent ieșire și la pământ, Protecție împotriva supraîncălzirii, Scurtcircuit fază motor, Protecție termică
