Convertorul de frecvență Altivar Machine ATV320 seria ATV320U55N4WS este un convertor de frecvență premium de la Schneider Electric, ideal pentru mașini complexe și aplicații industriale. Acest dispozitiv de alimentare trifazat de 5,5 kW, 380-500 V, este perfect adaptat pentru utilizarea în medii în care protecția ridicată este esențială, deoarece este fabricat într-un design închis cu clasă de protecție IP65. Dispozitivul este proiectat pentru montare pe perete și are un comutator de izolare încorporat, ceea ce simplifică considerabil instalarea și utilizarea. În ceea ce privește opțiunile de comunicare, acesta acceptă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu module de comunicare suplimentare, facilitând integrarea în diverse sisteme de automatizare. Modulele de comunicare opționale includ soluții EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Dispozitivul are un curent nominal de ieșire de 14,3 A (în modul de funcționare intensă), ceea ce îl face potrivit pentru acționarea unui motor de 5,5 kW. Convertorul de frecvență are un filtru EMC de clasă C2 încorporat, care asigură compatibilitatea electromagnetică în medii industriale. Oferă o gamă largă de opțiuni de conectare la intrare și ieșire: 7 intrări discrete (inclusiv funcția de oprire fără cuplu de siguranță STO), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică configurabilă. Dintre ieșirile releului, R1A, R1B și R1C sunt ieșiri logice configurabile cu contacte cu capacitate de încărcare de 3 A, în timp ce ieșirile releului R2A și R2C au o capacitate de încărcare de 5 A. Este extrem de versatil în ceea ce privește opțiunile de acționare: pentru motoarele asincrone, sunt disponibile multiple moduri de control U/f, control vectorial al fluxului și moduri de economisire a energiei, în timp ce pentru motoarele sincrone oferă control vectorial fără senzori. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. Convertorul de frecvență permite funcționarea în patru cadrane, are un chopper de frânare încorporat și poate fi oprit și prin injecție de curent continuu. Puteți comuta între diferite rampe de accelerare și decelerare (liniare, U, S, personalizate), compensarea alunecării motorului funcționează automat, indiferent de sarcină, și poate fi reglată între 0-300%. Capacitatea de suprasarcină tranzitorie a dispozitivului este de 170-200% din cuplul nominal al motorului.

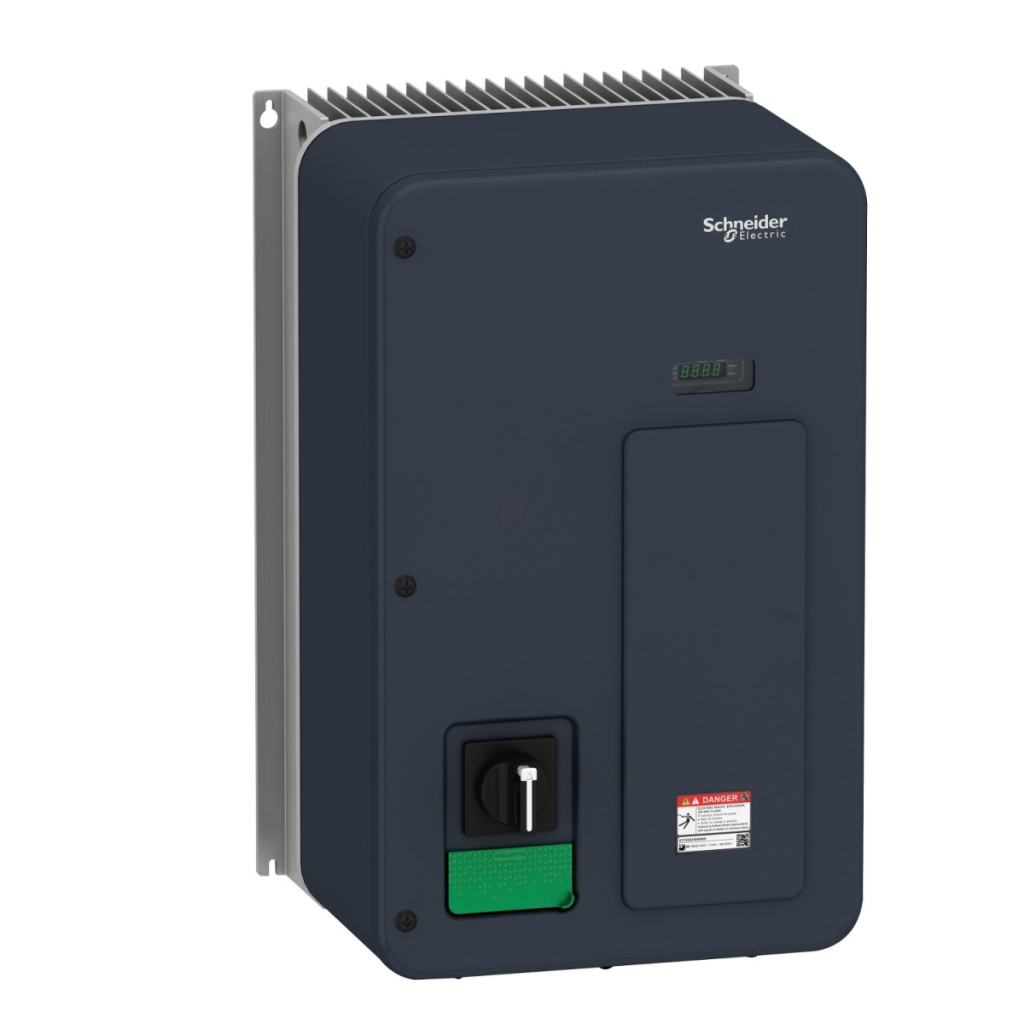

Schneider Electric Altivar Machine 320 - ATV320U55N4WS - convertizor de frecvență, 5,5 kW, 3f, 400 VAC, Modbus/CANopen, IP65, cu întrerupător de deconectare Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Versiune: Cu întrerupător de izolare
Design: Închis
Metodă de montare: Montabil pe perete
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, CANopen
Card opțional: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V -15...10 %
Curent nominal de ieșire: 14,3 A
Puterea motorului: 5,5 kW pentru funcționare intensivă
Puterea motorului în cai putere: 7,5 CP
Filtru EMC: Filtru EMC clasa C2 integrat
Nivel de protecție IP: IP65
Caracteristici de intrare și ieșire
Număr de intrări discrete: 7
Tip intrare discretă:
- Oprire fără cuplu de siguranță STO, 24 V CC, impedanță: 1,5 kOhm
- DI1...DI6 intrări logice, 24 V CC (30 V)
- DI5 programabil ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Număr de ieșiri discrete: 3
Tip ieșire discretă: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Număr de ieșiri analogice: 1
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor; Raport tensiune/frecvență - Economie de energie; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă
Frecvență nominală de comutare: 4 kHz
Caracteristici fizice
Lățime: 320 mm
Înălțime: 521 mm
Adâncime: 335 mm
Greutate: 22,7 kg
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatura mediului înconjurător în timpul depozitării: -25...70 °C
Grad de poluare: 3
