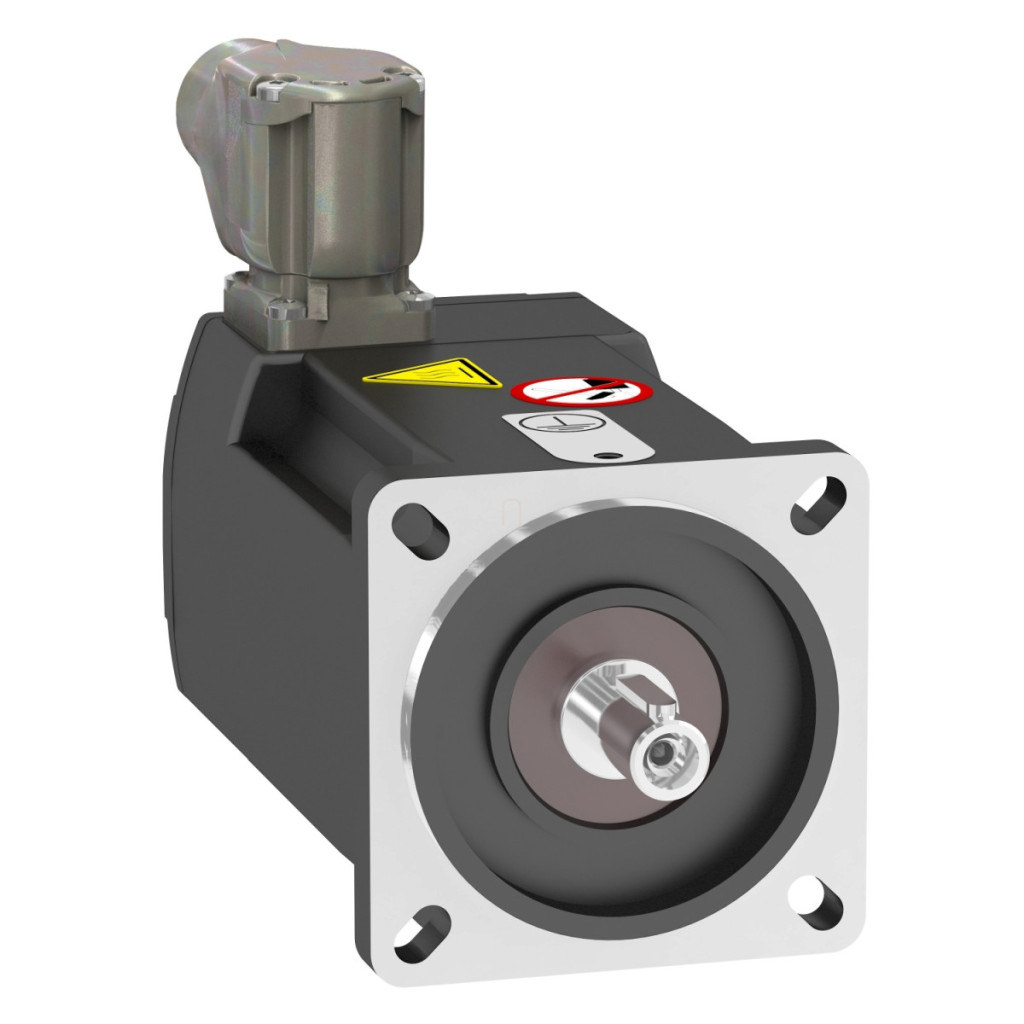

Motorul sincron Schneider Electric BMP0701F3NA2A este un motor electric compact, de înaltă performanță, optimizat special pentru utilizarea cu convertoarele de frecvență Altivar 32 și Altivar Machine ATV320. Acest motor, cu o putere nominală de 0,37 kW, este alegerea ideală pentru aplicații de precizie în care funcționarea fiabilă și precisă este esențială. Motorul sincron BMP0701F3NA2A oferă o protecție remarcabilă, cu protecție IP65 ca standard, asigurând o rezistență excelentă la praf și jeturi de apă, ceea ce îl face ideal pentru aplicații industriale. Este disponibil și un kit opțional IP67, care oferă un nivel și mai ridicat de protecție împotriva prafului și a apei. Motorul are o flanșă standard internațională pentru o instalare ușoară, iar conexiunea electrică se realizează cu un conector rotativ în unghi drept, oferind opțiuni flexibile de instalare. Parametrii tehnici ai motorului sincron BMP sunt impresionanți: acesta oferă un cuplu de 1,18 Nm la o viteză nominală de 3000 rpm, în timp ce viteza mecanică maximă poate ajunge la 3600 rpm. Motorul funcționează cu o alimentare trifazată de 480 VAC, cu o frecvență nominală de funcționare de 250 Hz și o frecvență maximă de funcționare de 300 Hz. BMP0701F3NA2A are un consum maxim de curent de 2,3 A și o constantă de cuplu de 1,48 N.m/A la 40 °C. Motorul are un design cu 5 poli și răcire prin convecție naturală. Capătul arborelui este blocat, cu un diametru de 11 mm și o lungime de 23 mm, iar lățimea canelurii de blocare este de 4 mm. Motorul are o dimensiune a flanșei de 70 mm și o lungime totală de 122 mm. Colierul de centrare are un diametru de 60 mm și o adâncime de 2,5 mm, cu 4 orificii de montare cu un diametru de 5,5 mm. Greutatea netă a motorului este de 1,6 kg. Caracteristicile de sarcină ale BMP0701F3NA2A sunt, de asemenea, demne de remarcat: forța radială maximă este de 660 N la 1000 rpm, care scade treptat odată cu creșterea vitezei (520 N la 2000 rpm, 460 N la 3000 rpm, 410 N la 4000 rpm). Forța axială maximă este de 0,2 x Fr. Printre caracteristicile electrice ale motorului, merită menționate rezistența statorului de 17,75 Ohm și inductanța statorului de 40,03 mH (atât pentru înfășurările axei q, cât și pentru cele ale axei d), măsurate la 40 °C. Cuplul de inerție al rotorului motorului este de 0,59 kg.cm², ceea ce asigură pornirea și oprirea rapidă. Motorul sincron BMP0701F3NA2A este alegerea ideală pentru orice aplicație în care controlul precis al vitezei și funcționarea fiabilă sunt importante.
Date tehnice BMP0701F3NA2A
Caracteristici generale
Tipul produsului sau componentului: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 370 W cu acționare ATV32 0,37 kW 400 V trifazat
370 W cu acționare ATV320 0,37 kW 400 V trifazat
Cuplu nominal: 1,18 N.m cu convertizor ATV32 0,37 kW 400 V trifazat
1,18 N.m cu convertizor ATV320 0,37 kW 400 V trifazat
Viteză nominală: 3000 rpm cu convertizor ATV32 0,37 kW 400 V trifazic
3000 rpm cu convertizor ATV320 0,37 kW 400 V trifazic
Caracteristici produs: Acționare cu viteză variabilă ATV32 0,37 kW 400 V trifazat
Acționare cu viteză variabilă ATV320 0,37 kW 380...500 V trifazat
Capătul arborelui: Blocat
Clasa de protecție IP: Standard IP65
IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare:Flanșă standard internațional Conexiune electrică: Conector rotativ în unghi drept Accesorii Gama de produse compatibile: Altivar Machine ATV320>Altivar 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trifazat
Curent maxim Irms: 2,3 A cu convertizor ATV32 0,37 kW 400 V trifazat
2,3 A cu convertizor ATV320 0,37 kW 400 V trifazat
Frecvență nominală de funcționare: 250 Hz cu acționare ATV32 0,37 kW 400 V trifazic
250 Hz cu acționare ATV320 0,37 kW 400 V trifazic
Frecvență minimă de funcționare: 60 Hz cu convertizor ATV32 0,37 kW 400 V trifazat
60 Hz cu convertizor ATV320 0,37 kW 400 V trifazat
Frecvență maximă de funcționare: 300 Hz cu convertizor ATV32 0,37 kW 400 V trifazat
300 Hz cu convertizor ATV320 0,37 kW 400 V trifazat
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Lățime canelură: 4 mm
Dimensiune flanșă motor: 70 mm
Constantă de cuplu: 1,48 N.m/A la 40 °C
Număr de poli ai motorului: 5
Număr de straturi ale bobinei motorului: 1
Cuplu de inerție al părții rotative: 0,59 kg.cm²
Rezistența statorului: 17,75 Ohm la 40 °C
Inductanța statorului: 40,03 mH cu înfășurare pe axa q la 40 °C
40,03 mH cu înfășurare pe axa d la 40 °C
Forță radială maximă Fr: 660 N la 1000 rpm
520 N la 2000 rpm
460 N la 3000 rpm
410 N la 4000 rpm
Forța axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 122 mm
Diametru colier de centrare: 60 mm
Adâncime colier de centrare: 2,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 75...82 mm
Greutate netă: 1,6 kg
