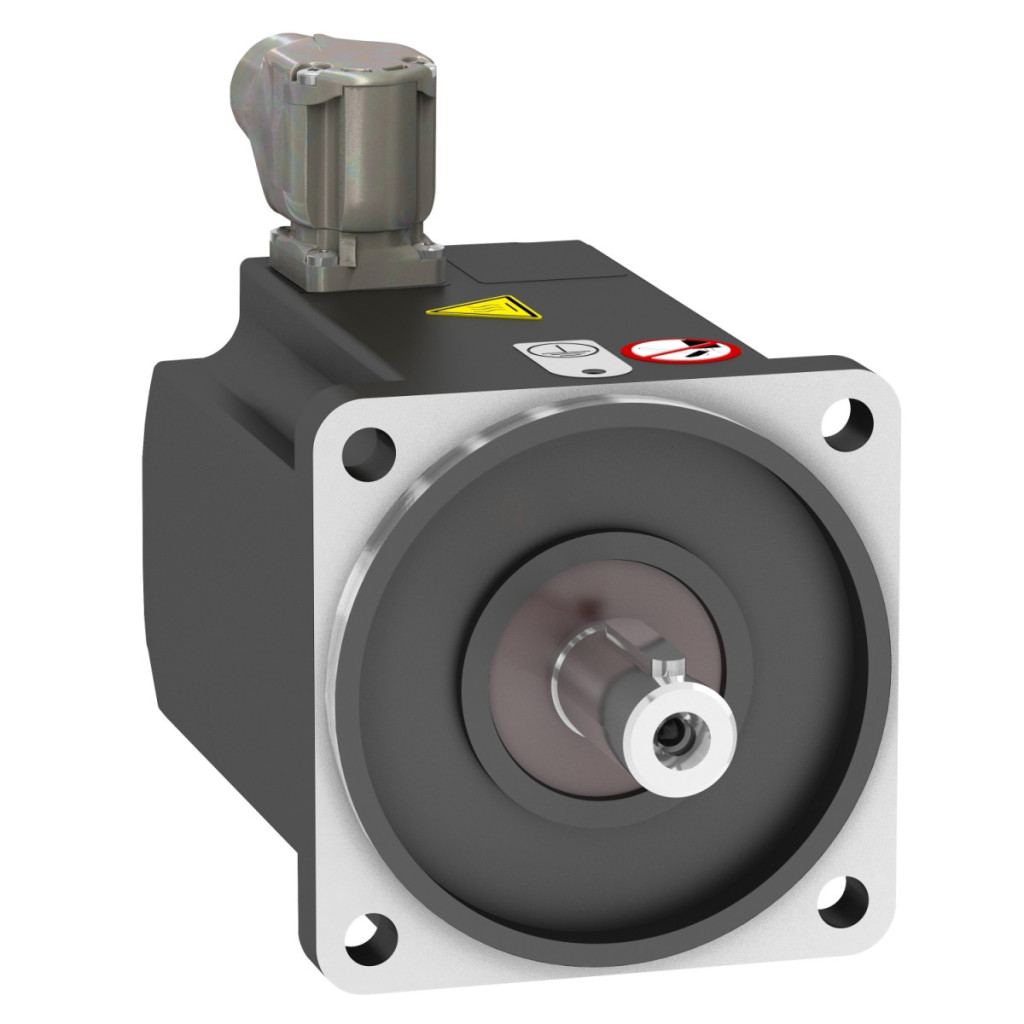

Motorul sincron Schneider Electric BMP1001F3NA2A este o soluție de acționare compactă, de înaltă eficiență, concepută special pentru medii industriale. Acest motor sincron trifazat de 480 V are o putere nominală de 0,95 kW și este complet compatibil cu familiile de convertoare de frecvență Schneider Electric Altivar 32 și Altivar Machine ATV320. Motorul BMP1001F3NA2A are parametri tehnici excelenți: oferă o putere de ieșire de 750 W la un cuplu nominal de 2,39 Nm și o viteză nominală de 3000 rpm, în timp ce viteza mecanică maximă poate ajunge la 3600 rpm. Motorul are un design cu 5 poli și 1 bobină de motor, ceea ce asigură un raport optim putere-greutate. Capătul arborelui și flanșa practică, în conformitate cu standardele internaționale, permit o instalare versatilă într-o varietate de aplicații. Conectorul rotativ în unghi drept facilitează instalarea în diferite configurații spațiale. Motorul are un grad de protecție IP65, care oferă protecție completă împotriva prafului și jeturilor de apă, fiind ideal pentru medii în care este prezentă umezeala sau praful. Atunci când este completat cu un kit IP67, poate rezista chiar și la imersia temporară în apă. BMP1001F3NA2A este răcit prin convecție naturală, eliminând necesitatea unui ventilator de răcire suplimentar, ceea ce crește fiabilitatea și reduce cerințele de întreținere. Din punct de vedere tehnic, este important să se evidențieze cuplul constant de 1,71 N.m/A (la 40 °C), rezistența statorului de 4,54 Ohm și inductanța bobinei axei q de 15,3 mH și a bobinei axei d de 13,28 mH. Aceste valori asigură funcționarea stabilă a motorului în diverse condiții de încărcare. Motorul are o frecvență nominală de funcționare de 250 Hz, o frecvență minimă de funcționare de 25 Hz și o frecvență maximă de funcționare de 300 Hz, ceea ce îl face potrivit pentru utilizarea într-o gamă largă de viteze. Designul mecanic al motorului BMP1001F3NA2A este, de asemenea, remarcabil: are un diametru al arborelui de 19 mm, o lungime a arborelui de 40 mm, o dimensiune a canelurii de 6 mm și o dimensiune a flanșei motorului de 100 mm. Arborele are o cheie paralelă în conformitate cu DIN 6885 A și un filet intern în conformitate cu DIN 332-D. Lungimea totală a motorului este de 128,6 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea colierului de centrare este de 3,5 mm. Cele patru orificii de montare cu diametrul de 9 mm sunt amplasate pe un cerc cu diametrul de 115 mm, asigurând o montare stabilă. Rotorul are un cuplu de inerție de 3,19 kg.cm² și o greutate netă de 3,34 kg. Forța radială maximă a BMP1001F3NA2A variază în funcție de viteză: 900 N la 1000 rpm, 720 N la 2000 rpm, 630 N la 3000 rpm și 570 N la 4000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Acest motor este alegerea perfectă pentru aplicații care necesită control precis al vitezei, dimensiuni compacte și protecție ridicată, cum ar fi mașini de ambalat, benzi transportoare mici sau sisteme de poziționare de precizie.
Date tehnice BMP1001F3NA2A
Date de bază
Tipul produsului: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 750 W cu acționare ATV32 0,75 kW trifazat 400 V
750 W cu acționare ATV32 1,1 kW trifazat 400 V
750 W cu acționare ATV320 0,75 kW 400 V trifazat
750 W cu acționare ATV320 1,1 kW 400 V trifazat
Cuplu nominal: 2,39 N.m Cu acționare ATV32 0,75 kW 400 V trifazat
2,39 N.m Cu acționare ATV32 1,1 kW 400 V trifazat
2,39 N.m cu acționare ATV320 la 0,75 kW 400 V trifazic
2,39 N.m cu acționare ATV320 la 1,1 kW 400 V trifazic
Viteză nominală: 3000 rpm cu acționare ATV32 0,75 kW 400 V trifazic
3000 rpm cu acționare ATV32 1,1 kW 400 V trifazic
3000 rpm cu convertizor ATV320 0,75 kW 400 V trifazat
3000 rpm cu convertizor ATV320 1,1 kW 400 V trifazat
Compatibilitate și conectare
Compatibilitate produs: Variator de viteză ATV32 0,75 kW 400 V trifazat
Variator de viteză ATV32 1,1 kW 400 V trifazat
Variator de viteză ATV320 0,75 kW 380...500 V trifazat
Variator de viteză ATV320 1,1 kW 380...500 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP65
IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare:Flanșă standard internațional Conexiune electrică: Conector rotativ în unghi drept Caracteristici electrice Gama de compatibilitate: Altivar 32>Altivar Machine ATV320
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent maxim Irms: 3,5 A cu convertizor ATV32 0,75 kW 400 V trifazat
4,5 A cu convertizor ATV32 1,1 kW 400 V trifazat
3,5 A cu convertizor ATV320 0,75 kW 400 V trifazat
4,5 A cu unitate ATV320 1,1 kW 400 V trifazic
Frecvență nominală de funcționare: 250 Hz
Frecvență minimă de funcționare: 25 Hz
Frecvență maximă de funcționare: 300 Hz
Caracteristici mecanice
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime blocare: 6 mm
Dimensiunea flanșei motorului: 100 mm
Cuplu constant: 1,71 N.m/A la 40 °C
Număr de poli ai motorului: 5
Număr de înfășurări ale motorului: 1
Inerție rotor: 3,19 kg.cm²
Rezistență stator: 4,54 Ohm la 40 °C
Inductanță stator: 15,3 mH pentru înfășurarea axei q la 40 °C
13,28 mH pentru înfășurarea axei d la 40 °C
Forța radială maximă Fr: 900 N la 1000 rpm
720 N la 2000 rpm
630 N la 3000 rpm
570 N la 4000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 128,6 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Distanță între centrele orificiilor de montare: 115 mm
Greutate netă: 3,34 kg
