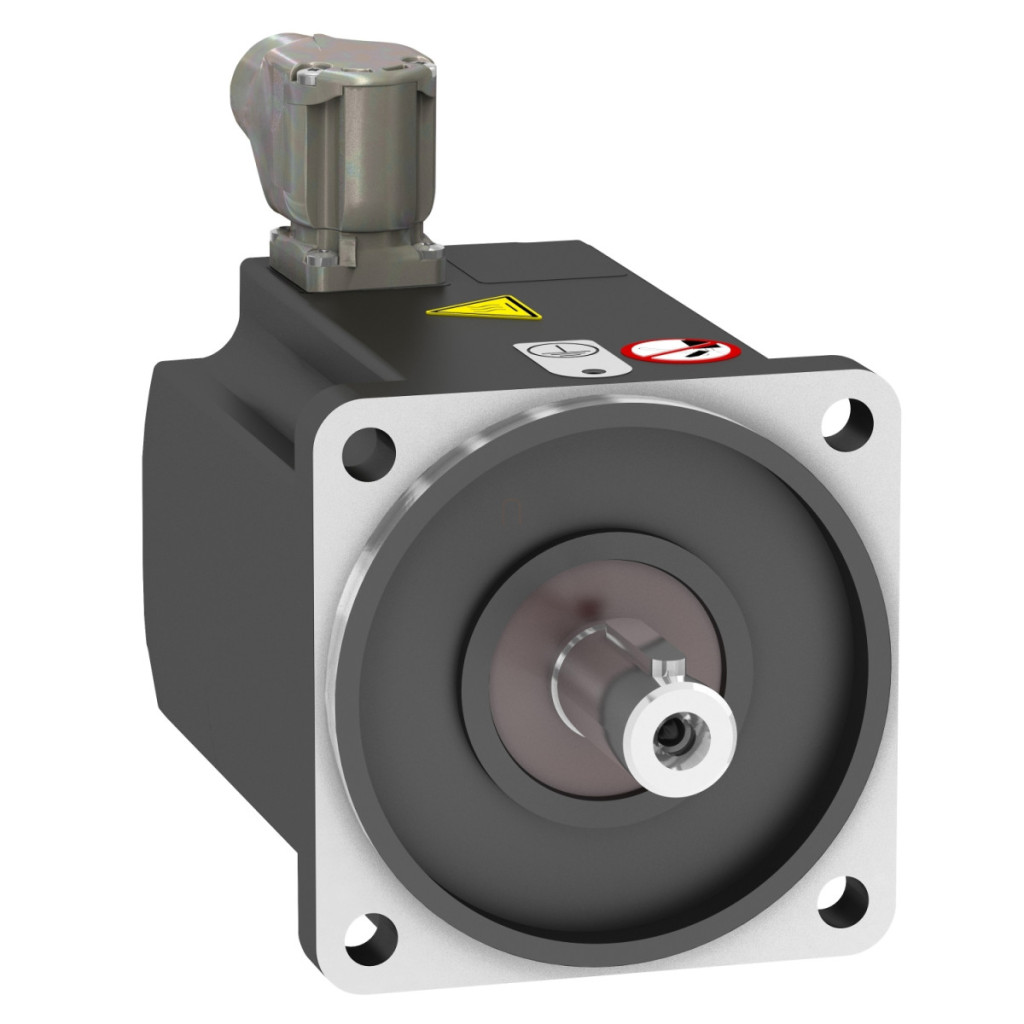

BMP1001R3NA2A este un motor sincron de înaltă performanță din seria BMP de la Schneider Electric, care oferă precizie și eficiență remarcabile pentru aplicații industriale. Acest motor de 0,75 kW a fost optimizat special pentru utilizarea cu convertoarele de frecvență Altivar 32 și Altivar Machine ATV320, fiind alegerea perfectă pentru aplicații în care controlul precis al vitezei și performanța fiabilă sunt importante. Caracteristicile unice ale motorului BMP1001R3NA2A includ un nivel ridicat de protecție, asigurat de clasa de protecție standard IP65, care poate fi opțional crescută la IP67 cu ajutorul kitului corespunzător. Acest nivel de protecție permite utilizarea motorului în medii în care este probabilă prezența prafului și umidității. Motorul este răcit prin convecție naturală și nu necesită un sistem de răcire extern, ceea ce îi sporește fiabilitatea și reduce cerințele de întreținere. Capătul arborelui blocat permite o transmisie sigură și stabilă a puterii, în timp ce montarea conform standardului internațional facilitează instalarea în diverse sisteme. Din punct de vedere tehnic, BMP1001R3NA2A are parametri remarcabili. Viteza sa nominală este de 3000 rpm, iar viteza mecanică maximă ajunge la 3600 rpm. Gama sa de frecvență de funcționare este de la 25 Hz la 300 Hz, iar cuplul nominal este de 2,39 Nm, ceea ce îl face ideal pentru sarcini de mișcare de precizie. Motorul monofazat de 230 V are un curent maxim de 7,2 A și o constantă de cuplu de 0,884 N.m/A la 40 °C. Cuplul de inerție al rotorului este de 3,19 kg.cm², ceea ce permite pornirea și oprirea rapidă. Motorul are 5 poli și 1 stator, cu o rezistență a statorului de 1,28 Ohm la 40 °C. Inductanța statorului este de 4,08 mH de-a lungul axei q și 3,54 mH de-a lungul axei d la 40 °C, asigurând un consum eficient de energie și performanțe stabile. Caracteristicile fizice ale motorului BMP1001R3NA2A sunt, de asemenea, demne de remarcat. Diametrul arborelui este de 19 mm, lungimea este de 40 mm, iar lățimea blocării este de 6 mm. Lungimea totală a motorului este de 128,6 mm, dimensiunea jantei motorului este de 100 mm, iar diametrul colierului de centrare este de 95 mm, cu o adâncime de 3,5 mm. Pentru montare sunt necesare patru orificii cu diametrul de 9 mm, dispuse în cerc cu un diametru de 115 mm. Motorul are o capacitate maximă de încărcare radială de 900 N la 1000 rpm, care scade la 570 N la 4000 rpm, în timp ce forța axială maximă poate fi de 0,2 ori forța radială. Aceste caracteristici se combină pentru a face motorul BMP1001R3NA2A o alegere ideală pentru aplicații industriale de precizie, în special acolo unde fiabilitatea, controlul precis și durata lungă de viață sunt importante.
Date tehnice BMP1001R3NA2A
Caracteristici generale
Tipul produsului sau componentului: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 750 W cu convertizor ATV32 0,75 kW 200 V monofazat sau 750 W cu convertizor ATV320 0,75 kW 200 V monofazat
Cuplu nominal: 2,39 N.m cu acționare ATV32 0,75 kW 200 V monofazat sau 2,39 N.m cu acționare ATV320 0,75 kW 200 V monofazat
Viteză nominală: 3000 rpm cu acționare ATV32 0,75 kW 200 V monofazat sau 3000 rpm cu acționare ATV320 0,75 kW 200 V monofazat
Compatibilitate produs: Acționare cu viteză variabilă ATV32 0,75 kW 200 V monofazat sau acționare cu viteză variabilă ATV320 0,75 kW 200...240 V monofazat
Caracteristici mecanice
Capătul arborelui: Blocat
Grad de protecție IP: standard IP65, IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conector rotativ în unghi drept
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 230 V
Număr de faze de rețea: Monofazat
Curent maxim Irms: 7,2 A cu unitatea de acționare ATV32 0,75 kW 200 V monofazat sau 7,2 A cu unitatea de acționare ATV320 0,75 kW 200 V monofazat
Frecvență nominală de funcționare: 250 Hz
Frecvență minimă de funcționare: 25 Hz
Frecvență maximă de funcționare: 300 Hz
Date tehnice motor
Număr de poli motor: 5
Număr de stive motor: 1
Cuplu de inerție rotor: 3,19 kg.cm²
Rezistența statorului: 1,28 Ohm la 40 °C
Inductanța statorului: 4,08 mH pentru bobinarea axei q la 40 °C, 3,54 mH pentru bobinarea axei d la 40 °C
Forța radială maximă Fr: 900 N la 1000 rpm, 720 N la 2000 rpm, 630 N la 3000 rpm, 570 N la 4000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 128,6 mm
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 6 mm
Dimensiunea flanșei motorului: 100 mm
Diametrul colierului de centrare: 95 mm
Adâncimea colierului de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de fixare: 9 mm
Diametru cerc orificii de fixare: 115 mm
Greutate netă: 3,34 kg
