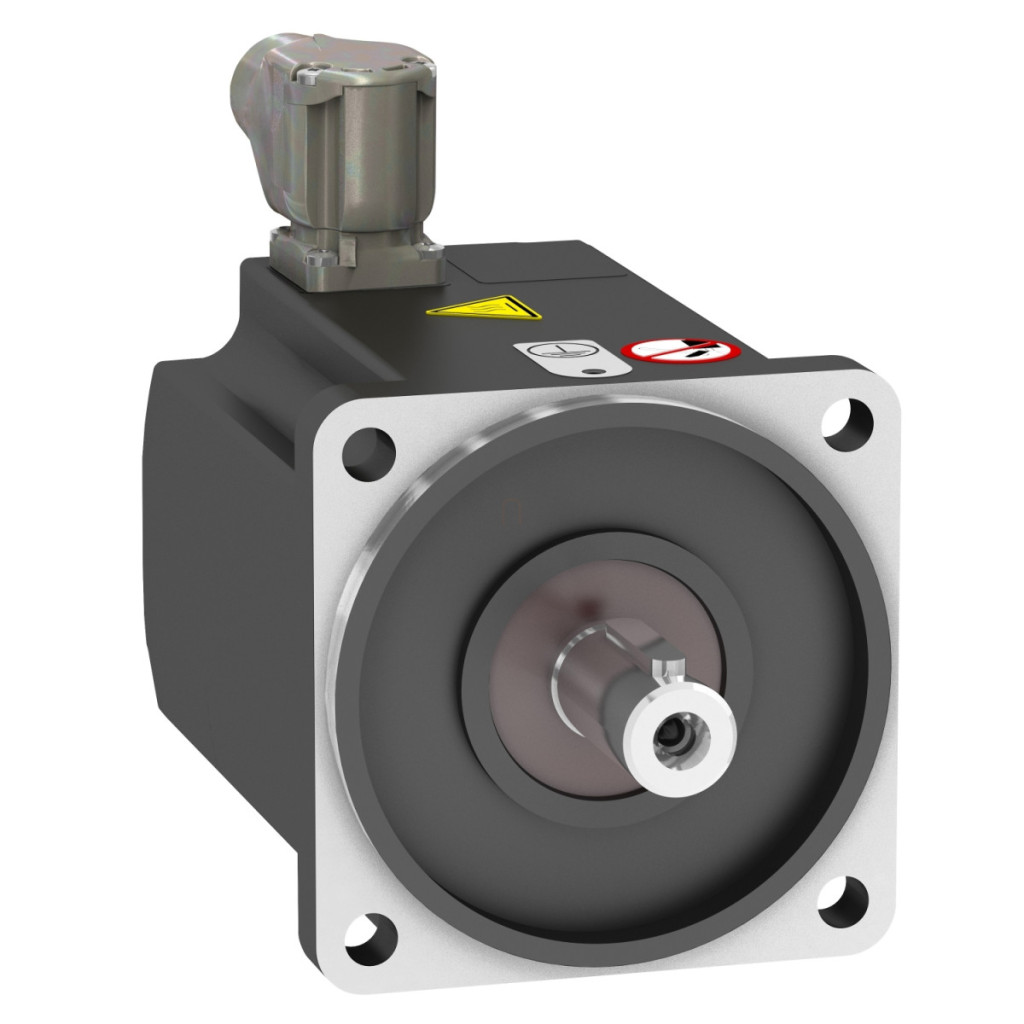

Motorul sincron Schneider Electric BMP1002F3NA2A este un motor avansat conceput pentru aplicații industriale, fiind alegerea perfectă pentru sistemele care necesită un control precis și fiabil al motorului. Acest motor de 1,5 kW a fost optimizat special pentru utilizarea cu familiile de convertoare de frecvență Altivar 32 și Altivar Machine ATV320 de la Schneider Electric, asigurând o cooperare perfectă și performanțe maxime. Motorul BMP1002F3NA2A are o protecție IP65 remarcabilă ca standard, oferind o protecție excelentă împotriva prafului și jeturilor de apă, ceea ce îl face ideal pentru utilizarea în medii industriale dure. Protecția poate fi sporită și mai mult prin utilizarea unui kit IP67 opțional. Motorul este echipat cu o flanșă standard internațională, care facilitează instalarea în diverse aplicații. Motorul are un conector rotativ în unghi drept, care oferă opțiuni flexibile de cablare. În ceea ce privește parametrii tehnici, motorul sincron BMP1002F3NA2A necesită o sursă de alimentare trifazată de 480 V și oferă un cuplu de 4,77 Nm la o viteză nominală de 3000 rpm. Viteza sa mecanică maximă este de 3600 rpm, iar frecvența nominală de funcționare este de 250 Hz. Motorul poate fi utilizat într-o gamă largă de frecvențe, cu o frecvență minimă de funcționare de 25 Hz și una maximă de 300 Hz. Motorul funcționează la un curent nominal de 6,2 A. Diametrul arborelui său este de 19 mm, lungimea arborelui este de 40 mm, lățimea fantei este de 6 mm, iar dimensiunea flanșei motorului este de 100 mm. Valoarea cuplului constant este de 1,56 N.m/A la 40 °C. Motorul are 5 poli și 2 stive de stator. Rotorul BMP1002F3NA2A are un cuplu de inerție de 6,28 kg.cm², o rezistență a statorului de 1,75 Ohm la 40 °C, iar inductanța statorului este de 7,65 mH pentru înfășurarea axei q și de 6,64 mH pentru înfășurarea axei d, tot la 40 °C. Motorul are răcire prin convecție naturală și nu necesită un sistem de răcire extern. Forța radială maximă depinde de viteză: 990 N la 1000 rpm, 790 N la 2000 rpm, 690 N la 3000 rpm și 620 N la 4000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială. Lungimea totală a motorului este de 160,6 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea acestuia este de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm, situate pe un cerc cu un diametru de 115 mm. Motorul sincron Schneider Electric BMP1002F3NA2A este alegerea ideală pentru aplicații care necesită control precis al vitezei și poziției, cum ar fi mașini de ambalat, sisteme de manipulare a materialelor sau orice sarcină de automatizare industrială de precizie. Familia de motoare BMP se potrivește perfect cu sistemele de acționare Schneider Electric, permițând crearea de sisteme de acționare complete și optimizate.
Date tehnice motor sincron BMP1002F3NA2A
Caracteristici generale
Tipul produsului sau al componentei: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 1500 W cu convertizor ATV32 1,5 kW 400 V trifazat
1500 W cu convertizor ATV320 1,5 kW 400 V trifazat
Cuplu nominal: 4,77 N.m cu acționare ATV32 1,5 kW 400 V trifazat
4,77 N.m cu acționare ATV320 1,5 kW 400 V trifazat
Viteză nominală: 3000 rpm cu acționare ATV32 1,5 kW 400 V trifazată
3000 rpm cu acționare ATV320 1,5 kW 400 V trifazată
Compatibilitate produs: Variator de viteză ATV32 1,5 kW 400 V trifazat
Variator de viteză ATV320 1,5 kW 380...500 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP65
IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conector rotativ în unghi drept
Caracteristici suplimentare
Compatibilitate serie: Altivar Machine ATV320
Altivar 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent maxim Irms: 6,2 A cu convertizor ATV32 1,5 kW 400 V trifazat
6,2 A cu convertizor ATV320 1,5 kW 400 V trifazat
Frecvență nominală de funcționare: 250 Hz cu convertizor ATV32 1,5 kW 400 V trifazat
250 Hz cu convertizor ATV320 1,5 kW 400 V trifazat
Frecvență minimă de funcționare: 25 Hz cu convertizor ATV32 1,5 kW 400 V trifazat
25 Hz cu convertizor ATV320 1,5 kW 400 V trifazat
Frecvență maximă de funcționare: 300 Hz cu convertizor ATV32 1,5 kW 400 V trifazat
300 Hz cu convertizor ATV320 1,5 kW 400 V trifazat
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime blocare: 6 mm
Dimensiune flanșă motor: 100 mm
Cuplu constant: 1,56 N.m/A la 40 °C
Număr de poli ai motorului: 5
Număr de stive ale motorului: 2
Cuplu de inerție al rotorului: 6,28 kg.cm²
Rezistența statorului: 1,75 Ohm la 40 °C
Inductanța statorului: 7,65 mH la bobinarea axei q la 40 °C
6,64 mH la bobinarea axei d la 40 °C
Forță radială maximă Fr: 990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 160,6 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Greutate netă: 4,92 kg
Curbe de performanță
În curbele de performanță ale motorului, M reprezintă cuplul în Nm, n reprezintă viteza în rpm, iar f reprezintă frecvența în Hz. Sunt marcate două intervale de funcționare importante: 1) Permis numai în fazele de accelerare și decelerare. 2) Funcționare continuă cu valorile implicite din fișierul de configurare.
