Schneider Electric BMP1002R3NA2A este un motor sincron de înaltă calitate, care oferă soluția perfectă pentru aplicații de automatizare industrială care necesită control precis al vitezei și eficiență ridicată. Acest motor monofazat de 230 VAC oferă o putere nominală de 1,5 kW și este complet compatibil cu convertoarele de frecvență Schneider Electric Altivar 32 și Altivar Machine ATV320, oferind o flexibilitate excepțională în ceea ce privește opțiunile de instalare și aplicare. Motorul sincron BMP1002R3NA2A are caracteristici mecanice și electrice remarcabile. Motorul are o viteză mecanică maximă de 3600 rpm și o viteză nominală de 3000 rpm. Cuplul său nominal este de 4,77 Nm atunci când este utilizat cu un convertizor de frecvență monofazat Altivar 32 sau ATV320 de 1,5 kW, 200 V, oferind performanțe excelente în majoritatea aplicațiilor industriale. Constanta de cuplu a motorului este de 0,83 Nm/A la 40 °C, ceea ce garantează o funcționare stabilă și fiabilă. Cele 5 poli și 2 fascicule statorice asigură o conversie electromecanică optimă pentru o varietate de aplicații. Motorul BMP1002R3NA2A are un design robust și este dotat standard cu protecție IP65, oferind o protecție excelentă împotriva prafului și jeturilor de apă, ceea ce îl face alegerea ideală pentru mediile industriale. Motorul poate fi echipat opțional cu protecție IP67 cu kitul corespunzător, care oferă o protecție și mai mare împotriva imersiei. Motorul este răcit prin convecție naturală și nu necesită un sistem de răcire extern, ceea ce simplifică instalarea și reduce cerințele de întreținere. Capătul arborelui motorului are un design cu canelură cu un diametru de 19 mm și o lungime de 40 mm, care este compatibil cu cuplajele standard și soluțiile de montare. Inerția rotorului motorului este de 6,28 kg·cm², ceea ce reprezintă un parametru important la dimensionarea aplicațiilor dinamice. Versatilitatea a fost, de asemenea, un factor cheie în proiectarea motorului BMP1002R3NA2A. Motorul are o flanșă standard internațională (dimensiunea flanșei motorului 100 mm) și este echipat cu un conector rotativ în unghi drept, care oferă opțiuni flexibile de cablare. Motorul are o gamă extrem de largă de frecvențe de funcționare, de la 25 Hz la 300 Hz, ceea ce permite reglarea vitezei într-un interval larg. Frecvența nominală de funcționare este de 250 Hz, ceea ce asigură o eficiență și performanță optime. Curentul maxim al motorului este Irms 12 A atunci când este utilizat cu un convertor de frecvență monofazat Altivar 32 sau ATV320 de 1,5 kW, 200 V, ceea ce reprezintă o informație importantă la proiectarea și dimensionarea sistemelor electrice.

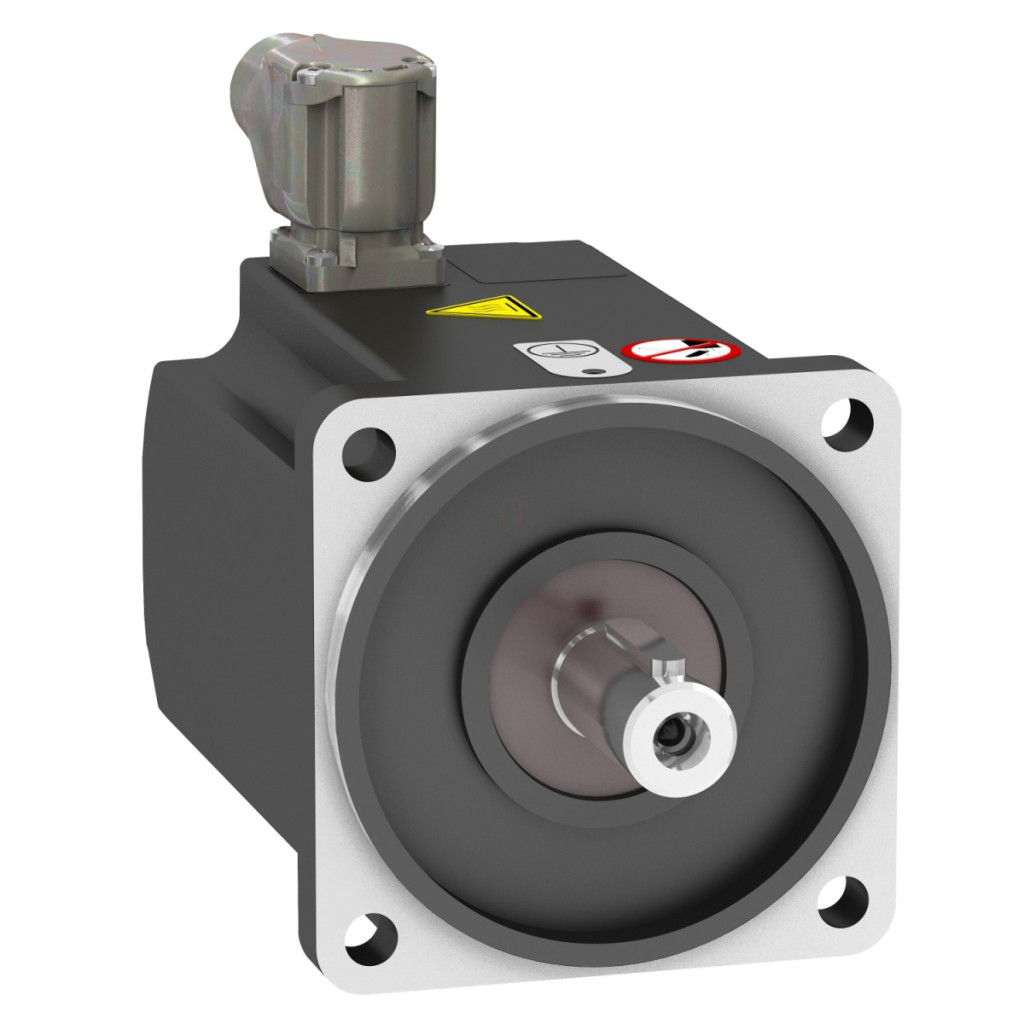

Schneider Electric Altivar Machine 320 - BMP1002R3NA2A - Motor sincron BMP, 1,5 kW, 1f, 230 VAC, IP65, date tehnice pentru convertoare de frecvență
Caracteristici generale
Tipul produsului sau al componentei: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire:
1100 W cu acționare ATV32 1,1 kW 200 V monofazat
1500 W cu acționare ATV32 1,5 kW 200 V monofazat
1100 W cu acționare ATV320 1,1 kW 200 V monofazat
1500 W cu acționare ATV320 1,5 kW 200 V monofazat
Cuplu nominal:
3,5 Nm cu acționare ATV32 1,1 kW 200 V monofazat
4,77 Nm cu acționare ATV32 1,5 kW 200 V monofazat
3,5 Nm cu acționare ATV320 1,1 kW 200 V monofazat
4,77 Nm cu convertizor ATV320 1,5 kW 200 V monofazat
Viteză nominală: 3000 rpm
Compatibilitate produs:
Variator de viteză ATV32 1,1 kW 200 V monofazat
Variator de viteză ATV32 1,5 kW 200 V monofazat
Variator de viteză ATV320 1,1 kW 200...240 V monofazat
Variator de viteză ATV320 1,5 kW 200...240 V monofazat
Capătul arborelui: Canelat
Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare:Flanșă standard internațional
Conexiune electrică: Conector rotativ în unghi drept
Informații suplimentare
Seriile compatibile: Altivar 32, Altivar Machine ATV320
Tensiune nominală de alimentare: 230 V
Număr de faze de rețea: Monofazat
Curent maxim Irms:
10,4 A cu convertizor ATV32 1,1 kW 200 V monofazat
12 A cu convertizor ATV32 1,5 kW 200 V monofazat
10,4 A cu convertizor ATV320 1,1 kW 200 V monofazat
12 A cu convertizor ATV320 1,5 kW 200 V monofazat
Frecvență nominală de funcționare: 250 Hz
Frecvență minimă de funcționare: 25 Hz
Frecvență maximă de funcționare: 300 Hz
Caracteristici mecanice
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime flanșă: 6 mm
Dimensiunea flanșei motorului: 100 mm
Cuplu constant: 0,83 N·m/A la 40 °C
Număr de poli ai motorului: 5
Număr de înfășurări ale statorului motorului: 2
Inerția rotorului: 6,28 kg.cm²
Rezistența statorului: 0,53 Ohm la 40 °C
Inductanța statorului:
2,18 mH pentru bobinarea axei q la 40 °C
1,89 mH pentru bobinarea axei d la 40 °C
Forță radială maximă Fr:
990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 160,6 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9 mm Diametru cerc orificii de montare: 115 mm Greutate netă: 4,92 kg
