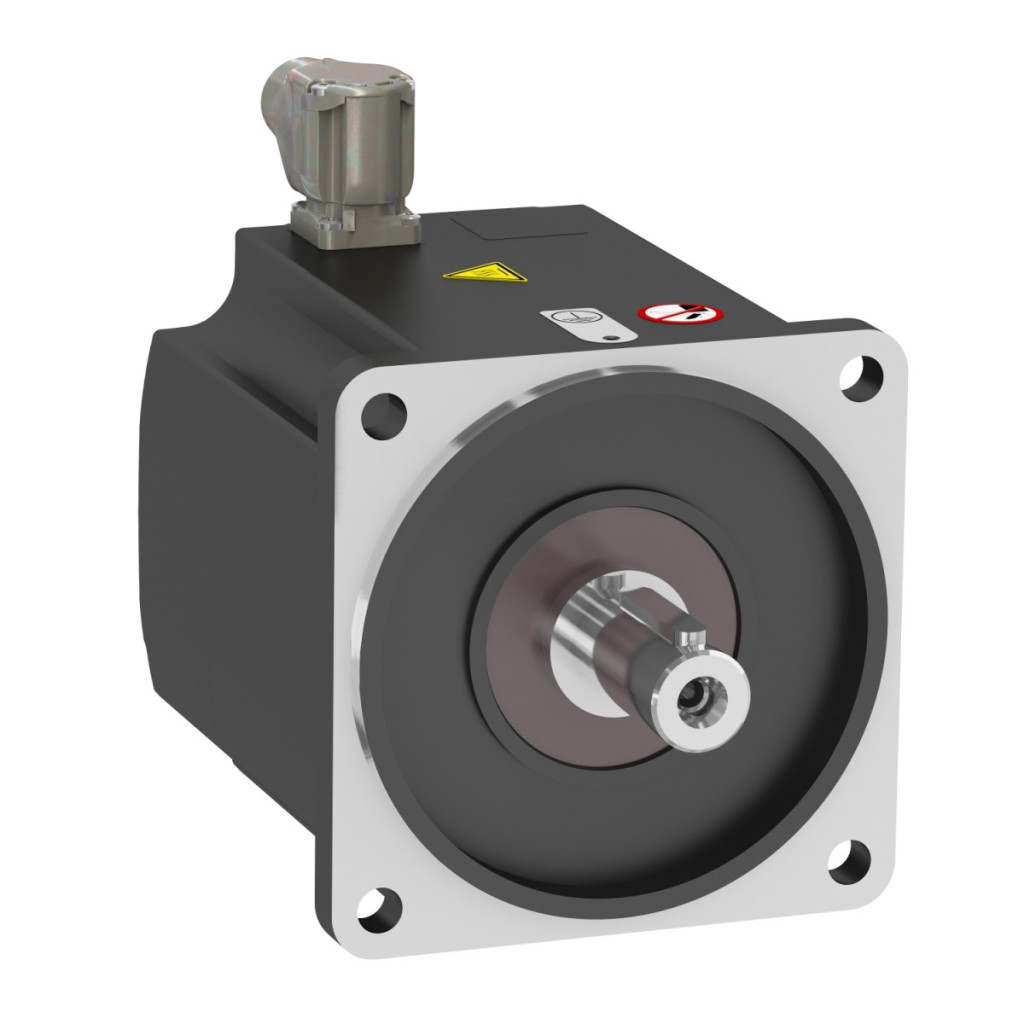

Schneider Electric BMP1401C3NA2A este un motor sincron de înaltă performanță conceput în principal pentru sisteme de automatizare industrială. Acest motor compact este ideal pentru aplicații care necesită un control precis al vitezei și caracteristici excelente de cuplu, în timp ce eficiența energetică este, de asemenea, un factor important. Motorul sincron BMP1401C3NA2A are o putere nominală de 1100 W și un cuplu nominal de 7 Nm, ceea ce îi permite să acționeze o varietate de echipamente industriale. Motorul are o viteză nominală de 1500 rpm, iar viteza mecanică maximă poate ajunge la 3600 rpm. Motorul are o gamă extrem de largă de frecvențe de funcționare, de la un minim de 13 Hz la un maxim de 150 Hz, ceea ce oferă un grad ridicat de flexibilitate în diverse aplicații. BMP1401C3NA2A funcționează cu o alimentare trifazată de 480 VAC și este pe deplin compatibil cu versiunile de 1,1 kW și 1,5 kW ale familiilor de convertoare de frecvență Altivar 32 și Altivar Machine ATV320. Motorul este proiectat special pentru a oferi performanțe optime atunci când este utilizat cu aceste unități de acționare. Motorul BMP1401C3NA2A are un grad de protecție IP65, care oferă o protecție eficientă împotriva prafului și jeturilor de apă, fiind ideal pentru medii în care acești factori sunt prezenți. Se poate adăuga opțional o etanșare IP67 pentru a spori și mai mult protecția. Motorul are un diametru de 24 mm, un arbore lung de 50 mm cu un design al canelurii conform DIN 6885 A. Canelura are o lățime de 8 mm, permițând o transmisie fiabilă a puterii. Instalarea este facilitată de un design al flanșei care respectă standardele internaționale. Flanșa motorului are un diametru de 140 mm, iar colierul de centrare are un diametru de 130 mm și o adâncime de 3,5 mm. Motorul poate fi montat folosind patru orificii cu diametrul de 11 mm dispuse în cerc cu un diametru de 165 mm. Conexiunea electrică este asigurată de un conector rotativ în unghi drept, care facilitează cablarea în diferite poziții de instalare. Motorul se răcește prin convecție naturală, astfel încât nu este necesar un ventilator de răcire separat. Parametrii tehnici ai motorului sincron BMP includ, de asemenea, o constantă de cuplu de 3,06 N.m/A la 40 °C, 5 poli și un cuplu de inerție al rotorului de 16,46 kg.cm². Rezistența statorului este de 2,56 Ohm la 40 °C, în timp ce valorile inductanței sunt de 23,33 mH pentru bobina axei q și 19,4 mH pentru bobina axei d, măsurate tot la 40 °C. Capacitatea maximă de încărcare radială a motorului depinde de viteză: 1930 N la 1000 rpm, 1530 N la 2000 rpm și 1340 N la 3000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Motorul are o lungime totală de 152 mm și cântărește 8 kg, ceea ce este compact având în vedere performanțele sale. BMP1401C3NA2A este recomandat în special pentru aplicații care necesită poziționare precisă, control dinamic al cuplului și funcționare fiabilă, cum ar fi mașini-unelte, mașini de ambalat, sisteme de manipulare a materialelor sau alte procese de automatizare industrială.
Schneider Electric Altivar Machine 320 - BMP1401C3NA2A - Motor sincron BMP, 1,1 kW, 3f, 480 VAC, IP65, pentru convertoare de frecvență Date tehnice
Specificații generale
Tipul produsului sau componentului: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 1100 W cu acționare ATV32 1,1 kW 400 V trifazat
1100 W cu acționare ATV32 1,5 kW 400 V trifazat
1100 W cu convertizor ATV320 1,1 kW trifazat 400 V
1100 W cu convertizor ATV320 1,5 kW trifazat 400 V
Caracteristici de performanță
Cuplu nominal: 7 N.m
Viteza nominală: 1500 rpm
Compatibilitate produs: Convertizor de frecvență ATV32 1,1 kW 400 V trifazic
Convertizor de frecvență ATV32 1,5 kW 400 V trifazat
Convertizor de frecvență ATV320 1,1 kW 380...500 V trifazat
Convertizor de frecvență ATV320 1,5 kW 380...500 V trifazat
Proiectare mecanică
Capătul arborelui: Blocabil
Grad de protecție IP: IP65 ca standard
IP67 cu kit IP67
Frână de reținere: Niciuna
Metodă de montare: Flanșă conform standardului internațional
Conexiune electrică: Conector rotativ în unghi drept
Date electrice
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent maxim Irms: 4,5 A cu convertizor ATV32 1,1 kW 400 V trifazat
6,2 A cu convertizor ATV32 1,5 kW 400 V trifazat
4,5 A cu convertizor ATV320 1,1 kW 400 V trifazat
6,2 A cu convertizor ATV320 1,5 kW 400 V trifazat
Frecvență nominală de funcționare: 125 Hz
Frecvență minimă de funcționare: 13 Hz
Frecvență maximă de funcționare: 150 Hz
Caracteristici fizice
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocare: 8 mm
Dimensiunea flanșei motorului: 140 mm
Cuplu constant: 3,06 N.m/A la 40 °C
Număr de poli ai motorului: 5
Număr de bobine ale motorului: 1
Inerție de rotație: 16,46 kg.cm²
Rezistența statorului: 2,56 Ohm la 40 °C
Inductanța statorului: 23,33 mH pentru bobina de-a lungul axei q la 40 °C
19,4 mH pentru bobina de-a lungul axei d la 40 °C
Forța radială maximă Fr: 1930 N la 1000 rpm
1530 N la 2000 rpm
1340 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 152 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificii de montare: 11 mm Cercul orificiilor de montare: 165 mm Greutate netă: 8 kg
