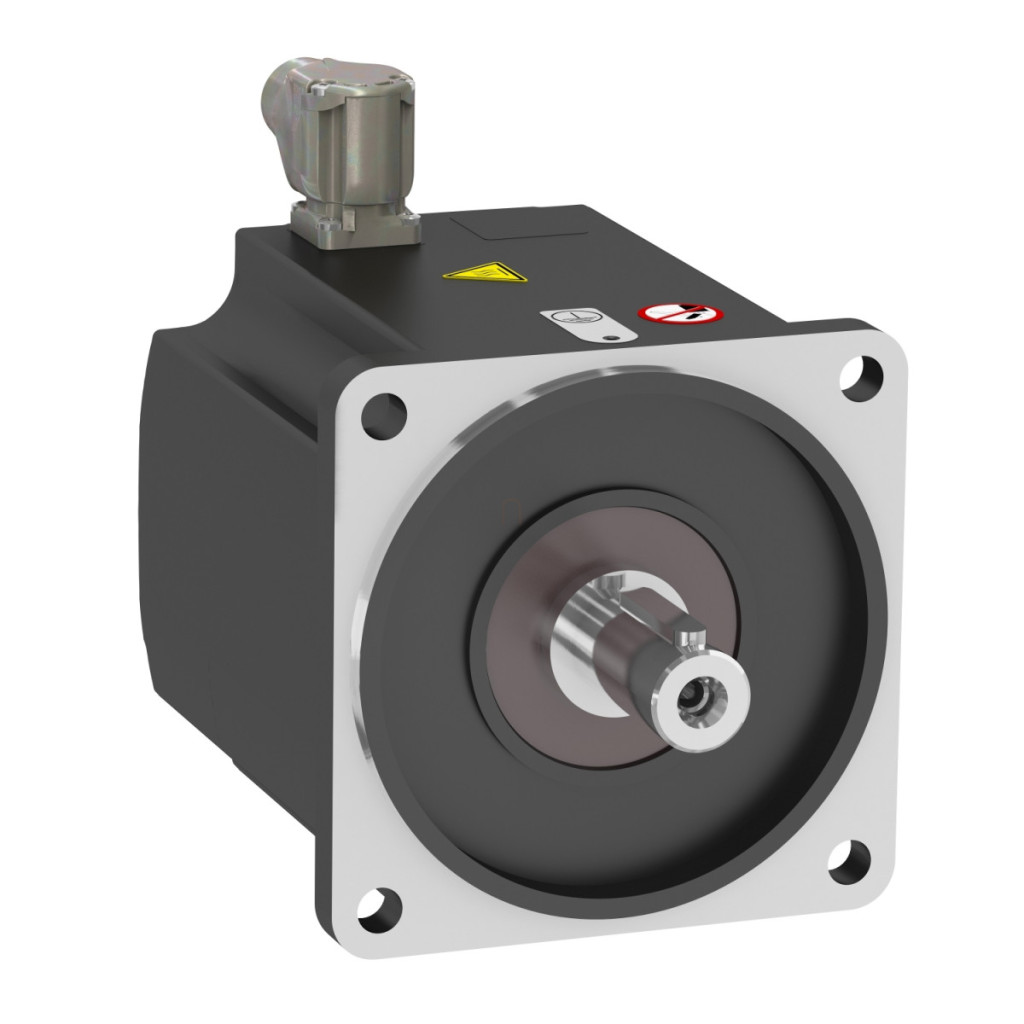

Motorul sincron Schneider Electric BMP1402C3NA2A este un motor de ultimă generație, de înaltă performanță, conceput special pentru aplicații moderne de automatizare industrială și tehnologie de acționare. Acest motor sincron de 2,2 kW este complet compatibil cu convertoarele de frecvență Altivar Machine ATV320 și Altivar 32, oferind o soluție completă de sistem pentru sarcini de control precis al mișcării. Motorul BMP1402C3NA2A are o protecție IP65 remarcabilă ca standard, oferind protecție împotriva prafului și jeturilor de apă, ceea ce îl face alegerea ideală pentru mediile industriale în care funcționarea fiabilă în condiții dificile este o cerință de bază. Motorul poate fi echipat și cu protecție IP67 cu kitul de accesorii corespunzător, oferind un nivel de protecție și mai ridicat. Funcționând cu o sursă de alimentare trifazată de 480 VAC, motorul are o putere nominală de 2200 W și poate furniza un cuplu nominal remarcabil de 14,01 Nm la o viteză nominală de 1500 rpm. Viteza mecanică maximă de 3600 rpm permite o gamă largă de aplicații. În ceea ce privește detaliile tehnice, motorul BMP1402C3NA2A are 5 poli și 2 înfășurări ale motorului. Rezistența statorului este de 1,24 Ohm la 40 °C, în timp ce inductanța statorului este de 15,52 mH pentru bobinajul axei q și de 13,86 mH pentru bobinajul axei d la aceeași temperatură. Constanta de cuplu este de 2,9 N.m/A la 40 °C. Capacitatea maximă de încărcare radială a motorului depinde de viteză: 2240 N la 1000 rpm, 1780 N la 2000 rpm și 1550 N la 3000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Motorul este răcit prin convecție naturală, nu este necesar un sistem de răcire separat. Motorul BMP1402C3NA2A este proiectat cu o flanșă care respectă standardele internaționale, ceea ce facilitează instalarea. Capătul arborelui are un design de blocare cu un diametru de 24 mm și o lungime de 50 mm. Lățimea dispozitivului de blocare este de 8 mm. Dimensiunea flanșei motorului este de 140 mm, diametrul colierului de centrare este de 130 mm, iar adâncimea acestuia este de 3,5 mm. Există 4 orificii de montare cu un diametru de 11 mm, situate pe un cerc cu un diametru de 165 mm. Conexiunea electrică se realizează cu un conector rotativ în unghi drept, care oferă flexibilitate în timpul instalării. Motorul are o gamă extrem de largă de frecvențe de funcționare, de la 13 Hz la 300 Hz, ceea ce permite o utilizare versatilă. Curentul maxim este de 8,3 A, iar frecvența nominală de funcționare este de 125 Hz. Rotorul BMP1402C3NA2A are un cuplu de inerție de 32 kg.cm², iar greutatea netă totală a motorului este de 12 kg.
Schneider Electric Altivar Machine 320 - BMP1402C3NA2A - Motor sincron BMP, 2,2 kW, 3f, 480 VAC, IP65, pentru convertizor de frecvență date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Motor sincron
Denumirea scurtă a dispozitivului: BMP
Viteza mecanică maximă: 3600 rpm
Putere nominală de ieșire: 2200 W cu convertizor ATV32 2,2 kW 400 V trifazat
2200 W cu convertizor ATV320 2,2 kW 400 V trifazat
Cuplu nominal: 14,01 N.m cu acționare ATV32 2,2 kW 400 V trifazic
14,01 N.m cu acționare ATV320 2,2 kW 400 V trifazic
Viteză nominală: 1500 rpm cu acționare ATV32, 2,2 kW, 400 V, trifazat
1500 rpm cu acționare ATV320, 2,2 kW, 400 V, trifazat
Compatibilitate produs: Acționare cu viteză variabilă ATV32 2,2 kW 400 V trifazat
Acționare cu viteză variabilă ATV320 2,2 kW 380...500 V trifazat
Capătul arborelui: Blocabil
Grad de protecție IP: IP65 standard
IP67 cu kit IP67
Frână de reținere: Niciuna
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conector rotativ în unghi drept
Caracteristici suplimentare
Compatibilitate cu familia de produse: Altivar Machine ATV320
Altivar 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent maxim Irms: 8,3 A cu convertizor ATV32 2,2 kW 400 V trifazat
8,3 A cu convertizor ATV320 2,2 kW 400 V trifazat
Frecvență nominală de funcționare: 125 Hz cu convertizor ATV32 2,2 kW 400 V trifazic
125 Hz cu convertizor ATV320 2,2 kW 400 V trifazic
Frecvență minimă de funcționare: 13 Hz cu convertizor ATV32 2,2 kW 400 V trifazic
13 Hz cu convertizor ATV320 2,2 kW 400 V trifazic
Frecvență maximă de funcționare: 300 Hz cu acționare ATV32 2,2 kW 400 V trifazic
300 Hz cu acționare ATV320 2,2 kW 400 V trifazic
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocare: 8 mm
Dimensiune flanșă motor: 140 mm
Cuplu constant: 2,9 N.m/A la 40 °C
Număr de poli ai motorului: 5
Număr de bobine ale motorului: 2
Cuplu de inerție al rotorului: 32 kg.cm²
Rezistența statorului: 1,24 Ohm la 40 °C
Inductanța statorului: 15,52 mH pentru înfășurarea axei q la 40 °C
13,86 mH pentru înfășurarea axei d la 40 °C
Forță radială maximă Fr: 2240 N la 1000 rpm
1780 N la 2000 rpm
1550 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 192 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 11 mm Cercul orificiilor de montare: 165 mm
Greutate netă: 12 kg
Dimensiuni
L: 192 mm (7,56 in)
B: 50 mm (1,97 in)
C: 24 mm (0,94 in)
D: 8 mm (0,31 in)
E: 27 mm (1,06 in)
F: 40 mm (1,57 in)
G: 5 mm (0,20 in)
H: M8
N: 3,3 mm (0,13 in)
O: 6 mm (0,24 in)
P: 19 mm (0,75 in)
Q: 25 mm (0,98 in)
S: 8,4 mm (0,33 in)
T: 6,8 mm (0,27 in)
