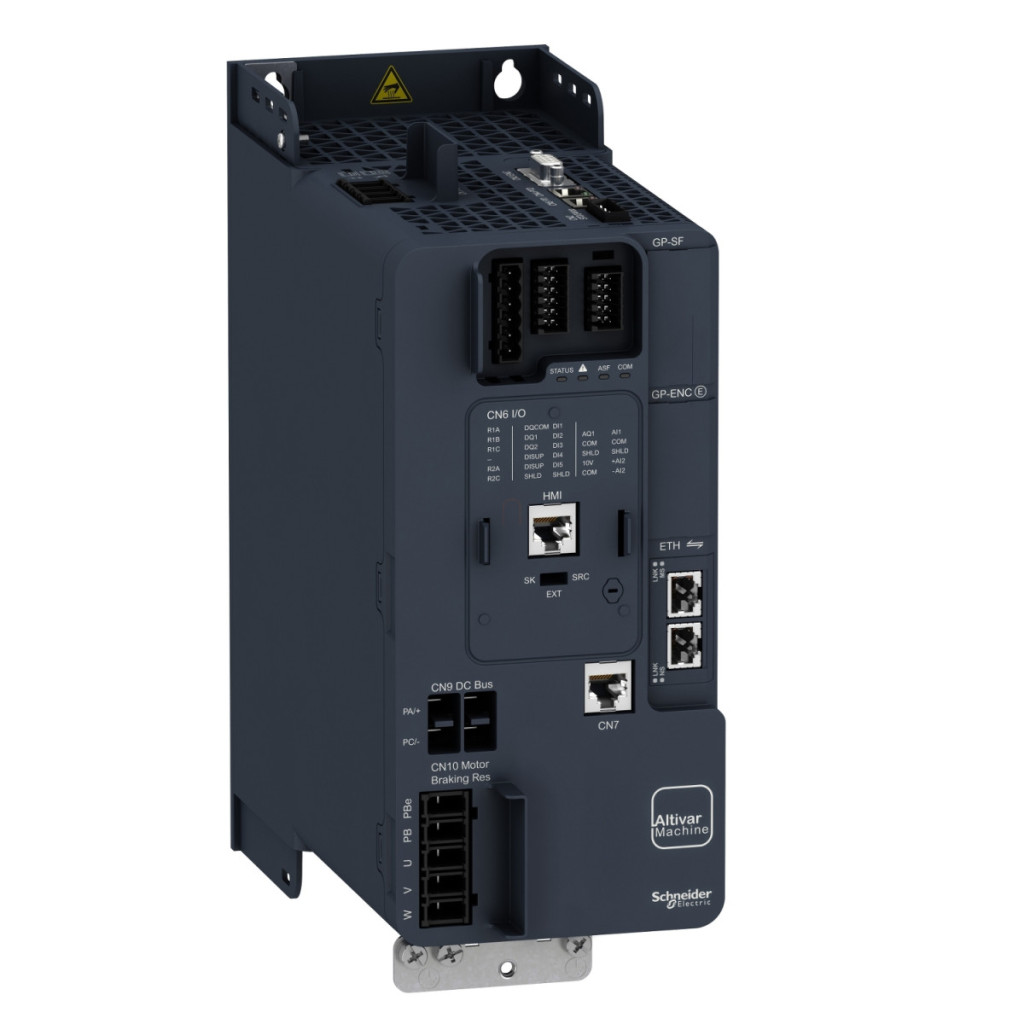

Altivar Machine ATV340 este un convertor de frecvență versatil și puternic, conceput special pentru controlul mașinilor industriale. Schneider Electric ATV340U55N4E este un convertizor de frecvență cu viteză variabilă conceput pentru aplicații grele, cu o putere nominală de 5,5 kW, și pentru aplicații normale, cu o putere nominală de 7,5 kW. Poate fi conectat la o sursă de alimentare trifazată de 400 V și are comunicație Ethernet încorporată. Acest convertizor de frecvență montabil în dulap acceptă o serie de protocoale de comunicare, inclusiv EtherNet/IP, Modbus TCP și comunicare serială Modbus. Versiunea standard are protecție IP20 și este echipată cu un filtru EMC C3 integrat. Dispozitivul este compatibil cu frecvențe de rețea de 50-60 Hz, are o tensiune nominală de alimentare de 380-480 V (cu o toleranță de -15%...+10%) și un curent nominal de ieșire de 12,7 A. Unitatea este potrivită pentru funcționarea motoarelor de 5,5 kW (7 CP) în regim de sarcină grea și a motoarelor de 7,5 kW (10 CP) în regim normal. Convertorul de frecvență are un set extrem de bogat de intrări/ieșiri: 5 intrări discrete (inclusiv o funcție de oprire sigură a cuplului), 2 ieșiri discrete, 2 intrări analogice (cu opțiuni de configurare a senzorului de curent, tensiune și temperatură), 1 ieșire analogică și 2 ieșiri releu. Convertorul de frecvență poate gestiona 16 trepte de viteză prestabilite și are, de asemenea, o funcție PTI (intrare impuls). Dispozitivul acceptă controlul atât al motoarelor asincrone, cât și al celor sincrone, inclusiv motoarele cu reluctanță și motoarele cu magneți permanenți. ATV340U55N4E excelează în ceea ce privește caracteristicile de siguranță: are funcții Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT) care îndeplinesc cele mai înalte standarde de siguranță. Convertorul de frecvență este echipat cu numeroase funcții de protecție pentru a proteja motorul și acționarea, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului și defectării fazei. Parametrii tehnici remarcabili ai dispozitivului includ o frecvență de comutare comutabilă între 2 și 16 kHz (nominală 4 kHz), un chopper de frânare încorporat, frânare cu injecție de curent continuu, funcționare în patru cadrane și funcționare într-un interval larg de temperatură (-15...50 °C fără reducerea puterii, cu reducerea puterii între 50-60 °C). Rampele de accelerare/decelerare liniare, S, U sau personalizate pot fi setate între 0,01 și 9999 secunde, cu o frecvență maximă de ieșire de 599 Hz. Dispozitivul are dimensiuni compacte: 110 mm lățime, 270 mm înălțime și 234 mm adâncime, cântărind doar 2,9 kg.
Date tehnice convertizor de frecvență Altivar Machine ATV340U55N4E
Caracteristici principale
Familia de produse: Altivar Machine ATV340
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini industriale
Metodă de montare: Montabil în dulap
Versiune: Design standard
Protocoale de comunicare: EtherNet/IP, Modbus TCP, Modbus serial Număr de faze de rețea: 3 faze Frecvență de alimentare: 50...60 Hz ± 5% Tensiune nominală de alimentare: 380...480 V (-15...+10%) Curent nominal de ieșire: 12,7 A Putere motor:480 V (-15...+10%)
Curent nominal de ieșire: 12,7 A
Puterea motorului: 7,5 kW în funcționare normală, 5,5 kW în funcționare intensă
Puterea motorului în CP: 10 CP în funcționare normală, 7 CP în funcționare intensă
Filtru EMC: Filtru EMC C3 încorporat
Protecție IP: IP20 Intrări și ieșiri Număr de intrări discrete: 5 Tip intrare discretă: intrare impuls programabilă PTI (0...30 kHz, 24 V CC), DI1...DI5 cuplu de siguranță oprit (24 V CC, impedanță: 3,5 kOhm)
Număr de viteze prestabilite: 16
Număr de ieșiri discrete: 2
Tip ieșire discretă: Ieșire programabilă DQ1, DQ2 (30 V c.c., 100 mA)
Număr de intrări analogice: 2
Tip intrare analogică: AI1 curent configurabil prin software (0...20 mA), senzor de temperatură sau senzor de nivel al apei, tensiune (0...10 V CC); AI2 tensiune configurabilă prin software (-10...10 V CC)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Tensiune configurabilă prin software (0...10 V CC) sau curent (0...20 mA)
Număr de ieșiri releu: 2
Comunicare
Interfață fizică: RS485 cu 2 fire
Tip conector: 3 RJ45
Metodă de acces: Slave Modbus RTU, Slave Modbus TCP
Viteză de transmisie: 4,8 / 9,6 / 19,2 / 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1...247
Control motor
Profil control motor asincron: Mod cuplu optimizat, standard cuplu constant, standard cuplu variabil
Profil control motor sincron: Motor cu reluctanță, motor cu magnet permanent
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniare, reglabile individual în intervalul 0,01...9999 s; S, U sau personalizate
Compensarea alunecării motorului: Automată, independentă de sarcină, poate fi dezactivată, reglabilă
Frecvență de comutație: Reglabilă de la 2...16 kHz, cu un factor de reducere de 7...16 kHz
Frecvență nominală de comutație: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare integrat: Da
Protecții
Tipuri de protecție: Protecție termică a motorului, oprire sigură a cuplului, protecție împotriva pierderii de fază, protecție împotriva supraîncălzirii acționării, protecție împotriva supracurentului acționării, protecție împotriva scurtcircuitului, protecție împotriva supratensiunii magistralei de curent continuu
Funcții de siguranță
Oprire cuplu de siguranță (STO):Disponibil Oprire sigură 1 (SS1): Disponibil Viteză limitată în condiții de siguranță (SLS): Disponibil Gestionare sigură a frânei (SBC/SBT): Da
Date mecanice
Lățime: 110,0 mm
Înălțime: 270,0 mm
Adâncime: 234,0 mm
Greutate netă: 2,9 kg
Condiții de mediu
Altitudine de funcționare: ≤ 3000 m (cu reducere a puterii peste 1000 m)
Poziție de funcționare: Verticală ± 10 grade
Temperatură de funcționare: -15...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Tip de răcire: Flux de aer forțat
Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Certificări: UL, CSA, TÜV, EAC, CTick, CE
Standarde: IEC 61800-3, IEC 61800-5-1, IEC 60721-3, IEC 61508, IEC 13849-1, UL 618000-5-1, UL 508C
