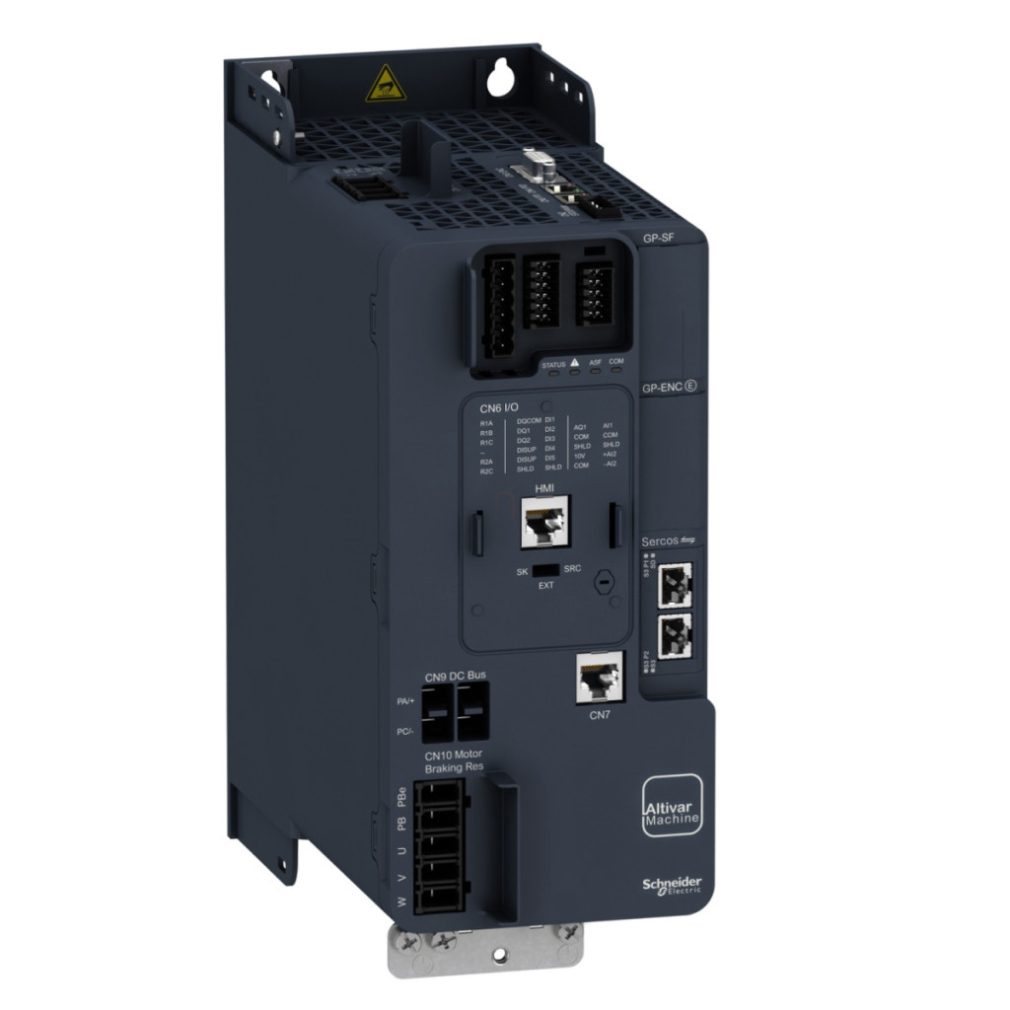

Altivar Machine ATV340U55N4S este un convertizor de frecvență extrem de versatil și performant, dezvoltat de Schneider Electric special pentru aplicații industriale. Acest convertizor de frecvență trifazat, de 400 V, 5,5 kW, pentru sarcini grele, este o alegere excelentă pentru aplicații care necesită un control precis al motorului. Seria ATV340 face parte din familia de convertizoare de frecvență cele mai avansate de la Schneider Electric, care, datorită performanțelor combinate și opțiunilor de comunicare flexibile, reprezintă alegerea perfectă pentru controlul motoarelor în echipamente de producție, mașini industriale și sisteme automatizate. Dispozitivul este dotat standard cu protocolul de rețea Sercos și comunicație serială Modbus, ceea ce facilitează integrarea în diverse sisteme de control. Filtrul EMC încorporat de clasă C3 asigură compatibilitatea electromagnetică în medii industriale. O caracteristică remarcabilă a convertizorului este capacitatea sa dublă de încărcare: în modul de funcționare normal, este potrivit pentru acționarea motoarelor cu o putere de 7,5 kW (10 CP) cu un curent nominal de ieșire de 16,5 A, în timp ce în modul de funcționare intens, poate fi utilizat pentru motoare cu o putere de 5,5 kW (7 CP) cu un curent de ieșire de 12,7 A. Această flexibilitate permite optimizarea unui singur dispozitiv pentru diferite aplicații. Dispozitivul are un grad de protecție IP20 și este proiectat pentru montarea în dulap. ATV340U55N4S oferă o gamă largă de funcții de control. Dispozitivul are 5 intrări digitale, 2 ieșiri digitale, 2 intrări analogice și 1 ieșire analogică, toate fiind liber configurabile. Intrarea PTI (Pulse Train Input) poate gestiona frecvențe de semnal de până la 30 kHz, permițând o poziționare precisă. Dispozitivul poate stoca 16 viteze prestabilite. Intrările analogice pot fi utilizate în mai multe moduri: curent (0-20 mA), tensiune (0-10 V CC), iar intrarea AI1 poate fi utilizată chiar și pentru conectarea unui senzor de temperatură sau a unui senzor de nivel al apei. Intrarea diferențială AI2 acceptă semnale în intervalul -10...+10 V CC, ceea ce permite un control extrem de precis. Siguranța joacă un rol important în seria ATV340. Dispozitivul are o funcție Safe Torque Off (STO) încorporată, care asigură oprirea imediată a motorului în caz de urgență și acceptă, de asemenea, funcțiile de siguranță Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Pentru protecția motorului sunt disponibile protecție termică, protecție împotriva pierderii de fază, protecție împotriva supracurentului și o serie de alte funcții de protecție. Unitatea funcționează cu o frecvență comutabilă între 2 și 16 kHz, permițând un compromis optim între nivelul de zgomot și eficiență. Chopperul de frânare încorporat oferă o soluție ușoară de frânare, iar injecția de curent continuu permite oprirea rapidă. Răcirea este asigurată de un flux de aer forțat cu un ventilator, cu un debit de aer de 76 m³/h. ATV340U55N4S are dimensiuni compacte: 110 mm lățime, 270 mm înălțime și 234 mm adâncime, ceea ce îl face ușor de instalat într-un dulap. Unitatea cântărește doar 2,9 kg. Instalarea poate fi side-by-side (instalare de tip A) sau stand-alone (instalare de tip B), în funcție de temperatura ambiantă și de debitul de aer necesar.
Date tehnice Schneider Electric Altivar Machine ATV340U55N4S
Caracteristici de bază
Familia de produse: Altivar Machine ATV340
Tipul produsului: Variator de viteză
Aplicație: Utilaje
Montare: Montabil în dulap
Versiune: Versiune standard
Protocol de comunicare: Sercos, Modbus serial
Număr de faze de rețea: 3 faze
Frecvența tensiunii de alimentare: 50...60 Hz +/- 5%
Tensiune nominală de alimentare: 380...480 V - 15...10%
Caracteristici de performanță
Curent nominal de ieșire: 12,7 A
Puterea motorului (kW): 7,5 kW pentru funcționare normală, 5,5 kW pentru funcționare intensă
Puterea motorului (CP): 10 CP pentru funcționare normală, 7 CP pentru funcționare intensă
Filtru EMC: Filtru EMC clasa C3 încorporat
Grad de protecție IP: IP20
Caracteristici intrare/ieșire
Număr de intrări digitale: 5
Tip intrare digitală: PTI siguranță cu întrerupere cuplu: 0...30 kHz, 24 V CC (30 V); intrare digitală DI1...DI5, 24 V CC (30 V), impedanță: 3,5 kOhm
Număr de viteze prestabilite: 16
Număr de ieșiri digitale: 2
Tip ieșire digitală: Ieșire programabilă DQ1, DQ2 30 V CC 100 mA
Număr de intrări analogice: 2
Tip intrare analogică: AI1 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți; AI1 senzor de temperatură sau senzor de nivel al apei configurabil prin software; AI1 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți; AI2 tensiune configurabilă prin software: -10...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Tensiune configurabile prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți; Curent configurabil prin software AQ1: 0...20 mA, impedanță 500 Ohm, rezoluție 10 biți
Ieșiri releu
Număr de ieșiri releu: 2
Tip ieșire releu: Ieșire releu R1A, R1C durată de viață electrică 100.000 cicluri; Ieșire releu R2A, R2C durată de viață electrică 100.000 cicluri
Curent maxim de comutație: Ieșire releu R1C cu sarcină rezistivă, cos phi = 1: 3 A la 250 V c.a.; Ieșire releu R1C cu sarcină rezistivă, cos phi = 1: 3 A la 30 V c.c.; Ieșire releu R2C cu sarcină rezistivă, cos phi = 1: 5 A la 250 V c.a.; Ieșire releu R2C cu sarcină rezistivă, cos phi = 1: 5 A la 30 V c.c.
Comunicare
Interfață fizică: RS 485 cu 2 fire
Tip conector: 3 RJ45
Viteză de transmisie: 4,8, 9,6, 19,2, 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1...247
Moduri de control al motorului
Profil de control al motorului asincron: Standard cuplu variabil, Mod cuplu optimizat, Cuplu constant standard
Profil de control al motorului sincron: Motor cu magnet permanent, Motor cu reluctanță
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, reglabilă individual între 0,01...9999 s; S, U sau personalizate
Caracteristici fizice
Lățime: 110,0 mm
Înălțime: 270,0 mm
Adâncime: 234,0 mm
Greutate netă: 2,9 kg
Condiții de mediu
Altitudine de funcționare: <= 3000 m, cu reducere a puterii peste 1000 m
Poziție de funcționare: Verticală +/- 10 grade
Temperatura aerului ambiant în timpul funcționării: -15...50 °C fără reducere a puterii (în poziție verticală), 50...60 °C cu factor de reducere a curentului (în poziție verticală)
Tip de răcire: Flux de aer forțat
Nivel de zgomot: 46,6 dB
