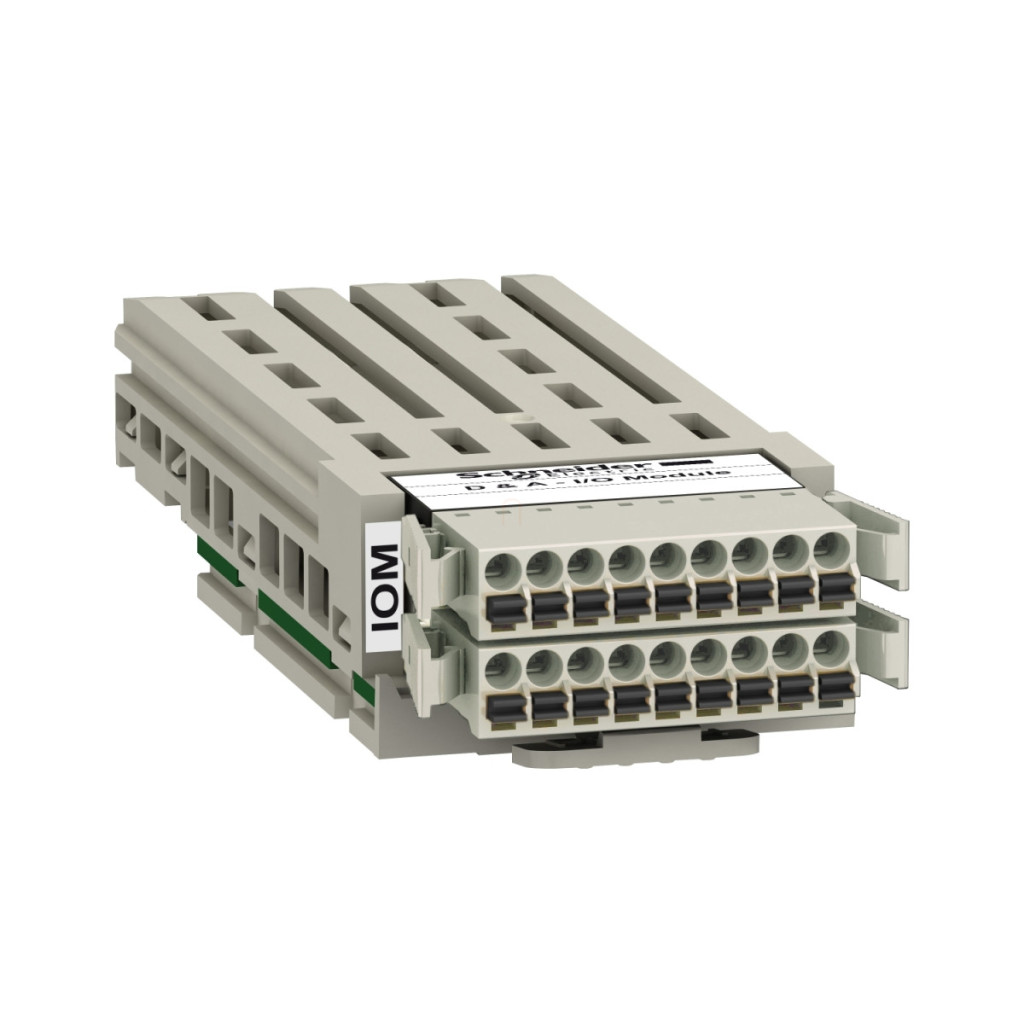

Schneider Electric VW3A3203 este un modul I/O auxiliar versatil, conceput special pentru convertoarele de frecvență din seria Altivar. Acest modul este pe deplin compatibil cu o gamă largă de familii de produse Altivar, inclusiv Altivar Process ATV600, Altivar Machine ATV340, Altivar Process ATV900 și Easy Altivar 610. Modulul VW3A3203 vă permite să extindeți semnificativ capacitățile de intrare și ieșire ale convertizorului de frecvență, făcându-l și mai adaptabil la cerințele specifice ale aplicației. Modulul dispune de 2 intrări analogice care pot fi configurate cu un grad ridicat de flexibilitate. Intrările AI4 și AI5 pot fi setate pentru semnale de curent (0...20 mA sau 4...20 mA), semnale de tensiune (-10...10 V CC, maximum 24 V) sau chiar pentru a recepționa semnale de la diversi senzori de temperatură (PTC, Pt 100, Pt 1000). Ambele intrări analogice au o rezoluție excelentă de 14 biți și un timp de eșantionare de numai 0-1 ms, permițând măsurători rapide și precise. În plus, modulul are 6 intrări discrete (digitale) (DI11-DI16) care sunt programabile liber, cu o impedanță de 250 Ohmi și un timp de eșantionare de 1 ms. Aceste intrări pot fi operate atât cu logică pozitivă, cât și negativă, iar curentul de intrare este de 2,5 mA. Pe partea de ieșire, există 2 ieșiri discrete (digitale) (DQ11, DQ12), care funcționează, de asemenea, cu logică asignabilă, cu un timp de eșantionare de 1 ms și pot fi configurate atât pentru logica pozitivă, cât și pentru cea negativă. Ieșirile discrete ale modulului VW3A3203 furnizează o tensiune de 24 V CC (maxim 30 V), iar curentul maxim disponibil la ieșire este de 100 mA. Intrările discrete funcționează, de asemenea, la 24 V CC (maxim 30 V). Modulul are, de asemenea, caracteristici speciale de protecție: intrările digitale sunt protejate împotriva polarității inverse, iar ieșirile sunt protejate împotriva scurtcircuitelor. Conexiunea electrică se realizează printr-un bloc de borne detașabil cu arc, care poate acomoda fire de 1,5 mm² sau cabluri AWG 16. Modulul cântărește doar 0,5 kg, fiind ușor de integrat în sistemele existente. Recomandăm modulul I/O Schneider Electric VW3A3203 în principal pentru aplicații industriale în care capacitățile de intrare și ieșire ale convertizoarelor de frecvență trebuie extinse. Este o alegere ideală pentru sisteme complexe de automatizare, aplicații avansate de control al motoarelor sau procese industriale în care trebuie procesate mai multe semnale de la senzori și trebuie controlate simultan mai multe actuatoare. Configurația flexibilă a modulului vă permite să utilizați același dispozitiv pentru a gestiona diferite tipuri de semnale analogice (curent, tensiune, temperatură) și semnale digitale, reducând astfel numărul de componente hardware necesare și simplificând proiectarea sistemului.
Schneider Electric Altivar Process ATV600 - VW3A3203 - accesoriu convertor de frecvență, date tehnice modul de expansiune I/O
Informații generale
Tipul produsului sau componentului: Modul I/O accesoriu
Compatibilitate: Altivar Process ATV600, Altivar Machine ATV340, Altivar Process ATV900, Easy Altivar 610
Specificații intrare și ieșire
Tip intrare/ieșire: 2 intrări analogice configurabile (tensiune, curent sau senzor), 6 intrări discrete, 2 ieșiri discrete
Număr de intrări analogice: 2
Tip intrare analogică:
AI4, AI5 curent configurabil: 0...20 mA/4...20 mA, timp de eșantionare: 0...1 ms, rezoluție: 14 biți
AI4, AI5 tensiune configurabilă: -10...10 V CC, maxim 24 V, impedanță: 20 kOhm, timp de eșantionare: 0...1 ms, rezoluție: 14 biți
AI4, AI5 senzori PTC, Pt 100, Pt 1000 configurabili, timp de eșantionare: 0...1 ms, rezoluție: 14 biți
Număr de ieșiri discrete: 2
Tip ieșire discretă: (DQ11, DQ12) logică asignabilă, timp de eșantionare: 1 ms
Logică ieșire discretă: (DQ11, DQ12) negativă sau (DQ11, DQ12) pozitivă
Număr de intrări discrete: 6
Tip intrare discretă: (DI11...DI16) programabilă, impedanță: 250 Ohm, timp de eșantionare: 1 ms
Logică intrare discretă: negativă (DI11...DI16) sau pozitivă (DI11...DI16)
Curent intrare discretă: 2,5 mA
Date suplimentare
Tensiune ieșire discretă: 24 V CC (limite de tensiune: <= 30 V) logică atribuibilă
Curent maxim de ieșire: 100 mA, logică atribuibilă
Tensiune de intrare discretă: 24 V CC (limite de tensiune: <= 30 V) programabilă
Conexiune electrică: Terminal cu arc detașabil, 1,5 mm² / AWG 16
Tip de protecție: Protecție la polaritate inversă: intrare digitală, Protecție la scurtcircuit: ieșire
Greutate netă: 0,5 kg
