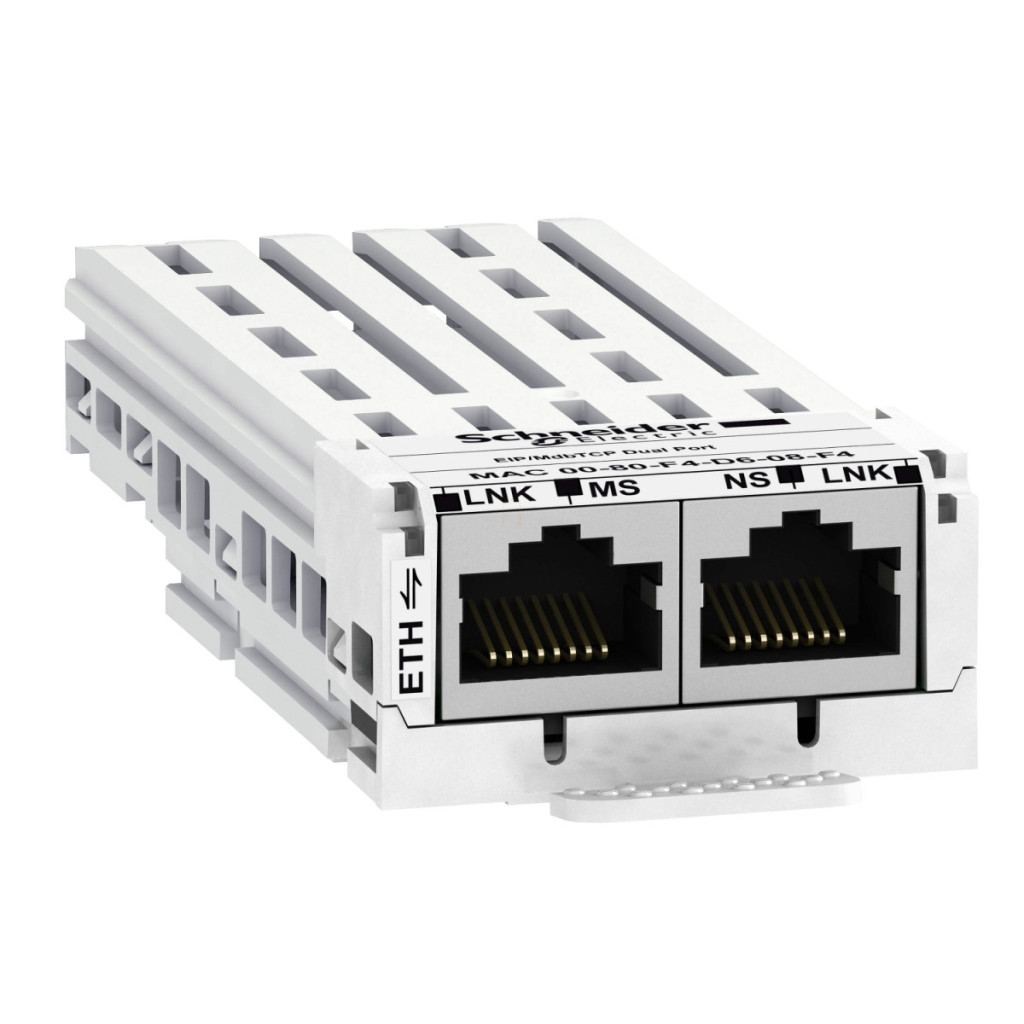

Schneider Electric Altivar Process ATV600 - VW3A3721 este un modul de comunicație de ultimă generație, conceput special pentru familiile de convertoare de frecvență Altivar Process ATV600 și Altivar Process Modular. Acest modul versatil acceptă mai multe protocoale de comunicare, inclusiv EtherNet/IP, ModbusTCP și MultiDrive Link (MD-Link), oferind o integrare flexibilă în diverse medii de automatizare industrială. Modulul VW3A3721 are două conectori RJ45 care permit o topologie de rețea în lanț, ceea ce simplifică semnificativ cablarea și reduce costurile de instalare. Viteza de comunicare poate varia între 10/100 Mbps și acceptă atât modulul half-duplex, cât și modulul full-duplex pentru o flexibilitate maximă. Dispozitivul acceptă protocolul IPv6, asigurând compatibilitatea viitoare a rețelei chiar și cu cele mai avansate sisteme. Acest modul de comunicație are o serie de caracteristici avansate care facilitează gestionarea și monitorizarea de la distanță a convertoarelor de frecvență. Suportă agent SNMP, server Modbus TCP, adaptor Ethernet/IP, RSTP și serviciu FTP pe protocolul Ethernet IP. Dispozitivul are un server HTTP încorporat care oferă diverse servicii web, cum ar fi widget-uri (ID, control, tabel de date, diagnosticare, grafice), monitorizarea energiei, pagină de start personalizabilă, salvarea/restaurarea configurației convertizorului de frecvență, setări și diagnosticare Ethernet, setări și monitorizare funcție pompă, actualizări firmware convertizor de frecvență și monitorizare, setări și diagnosticare unitate. LED-urile indicatoare de stare de pe modul (MS - starea modulului, NS - starea rețelei, TX/RX - portul de transmisie/recepție 1 și portul 2) facilitează depanarea rapidă și monitorizarea stării. Modulul de comunicație Schneider Electric VW3A3721 acceptă profilurile CIP AC Drive și CiA 402 bus, care oferă o interfață de comunicație standardizată pentru unități. Dispozitivul are certificări de produs ODVA și Achilles Level 2, care garantează o funcționare fiabilă și caracteristici de securitate excelente. Designul compact, cu o greutate de numai 0,2 kg, facilitează instalarea și minimizează cerințele de spațiu în dulapurile de comandă. Modulul de comunicație Schneider Electric Altivar Process ATV600 - VW3A3721 este alegerea ideală pentru integratorii de sisteme și utilizatorii industriali care caută capacități avansate de rețea și funcții de monitorizare la distanță pentru convertoarele lor de frecvență.
Schneider Electric Altivar Process ATV600 - VW3A3721 - accesoriu convertor de frecvență, modul de comunicație, MultiDrive - Link, 2xRJ45, Date tehnice pentru convertorul de frecvență ATV600
Caracteristici principale
Tipul produsului: Modul de comunicare
Familia de produse: Altivar
Compatibilitate
Familii de produse compatibile: Altivar Process ATV600, Altivar Process Modular
Caracteristici de comunicare
Protocoale port de comunicare: MD-Link, EtherNet/IP, Modbus TCP
Conexiune electrică: 2 conectori RJ45, Ethernet IP/Modbus TCP/MD-Link
Viteză de transmisie: 10/100 Mbps
Mod de schimb de date: Half-duplex și full-duplex
Servicii de comunicare: agent SNMP, server Modbus TCP, adaptor Ethernet/IP, suport RSTP, FTP, ODVA AC drive și profil CiA 402, Auto-MDIX, 32 parametri IN - 32 parametri OUT mesagerie implicită, FDR
Tip rețea de comunicații: IPv6 (Internet Protocol)
Topologie: Lanț tip margaretă
Protocol de sincronizare a timpului: SNTP
Funcții server web
Server web: Server HTTP încorporat
Servicii web: Widgeturi (identificare, control, tabel de date, diagnosticare, grafice), Monitorizare energie, Pagina de start personalizabilă, Backup/restaurare configurație drive, Configurare și diagnosticare Ethernet, Configurare și monitorizare funcție pompă, Actualizare firmware unitate, Monitorizare unitate, Configurare și diagnosticare unitate
Afișaj și indicatoare
Tip afișaj: 1 LED pentru indicarea stării MS (starea modulului), 1 LED pentru indicarea stării NS (starea rețelei), 1 LED pentru indicarea TX/RX (transmisie/recepție port 1), 1 LED pentru indicarea TX/RX (transmisie/recepție port 2)
Profil bus
CIP AC Drive, CiA 402
Caracteristici fizice
Greutate netă: 0,2 kg
Certificate
ODVA, Achilles: Nivel 2
