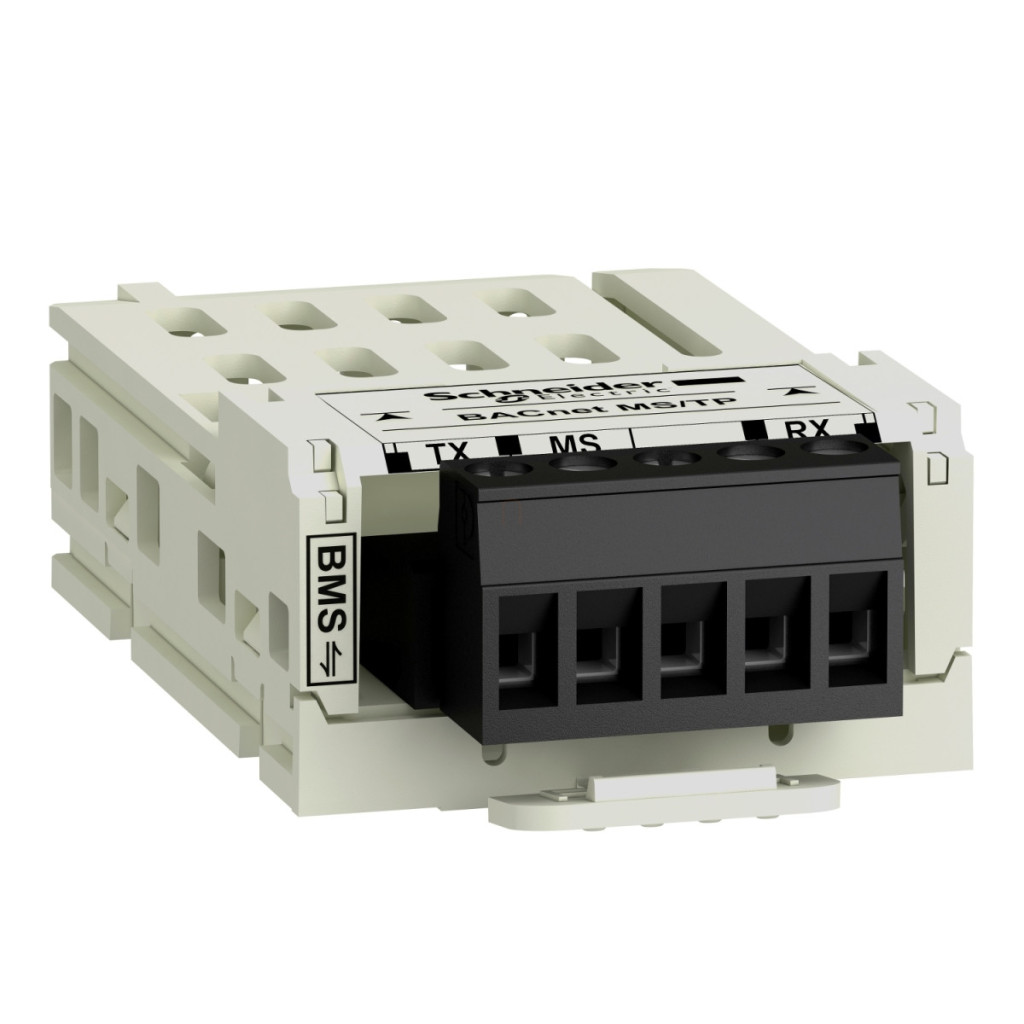

Schneider Electric VW3A3725 este un modul de comunicație profesional conceput special pentru utilizarea cu seria de convertoare de frecvență Altivar Process ATV600. Acest modul, care utilizează protocolul BACnet MS/TP, oferă soluția perfectă pentru integrarea în sistemele de automatizare industrială și automatizare a clădirilor, în special în medii în care comunicarea BACnet este esențială pentru schimbul fără probleme de date între componentele sistemului. Modulul VW3A3725 dispune de un conector cu bloc terminal detașabil cu 5 pini pentru instalare și întreținere ușoară. Acesta acceptă comunicații de rețea bazate pe RS485 și oferă patru viteze de transmisie diferite: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s și 76,8 kbit/s. Modulul acceptă servicii AV, BV, MSV prin protocolul BACnet MS/TP, precum și notificări COV (Change of Value), permițând schimbul eficient și în timp real de date între diferite componente ale sistemului. Transferul datelor de comunicare este asigurat de două perechi răsucite. Modulul este echipat cu patru LED-uri pentru monitorizarea ușoară a stării: un LED indică erorile, unul indică activitatea de transfer de date, unul indică activitatea de recepție (RX) și unul indică starea modulului. Acești indicatori vizuali facilitează depanarea rapidă și monitorizarea funcționării sistemului. Datorită clasei de protecție IP20, modulul este protejat împotriva pătrunderii degetelor și a obiectelor de dimensiuni similare, deși nu este rezistent la apă și, prin urmare, este proiectat pentru a fi utilizat în medii uscate, interioare. Modulul Schneider Electric VW3A3725 are un design extrem de robust și o gamă largă de temperaturi de funcționare (-20 °C până la +65 °C), ceea ce permite utilizarea sa într-o varietate de condiții de mediu. Intervalul de temperatură de depozitare este de la -25 °C la +70 °C. Modulul poate funcționa la niveluri de umiditate relativă între 5% și 95%, cu condiția să nu existe condens. Altitudinea de funcționare este între 0 și 2000 de metri, în timp ce altitudinea de depozitare poate ajunge până la 3048 de metri. Dispozitivul are o rezistență excelentă la vibrații și șocuri: rezistență la vibrații de 1,5 mm (f = 3-13 Hz), 1 mm (f = 13-23 Hz) și 2 gn (f = 13-150 Hz), precum și rezistență la șocuri de 15 gn 11 ms. În ceea ce privește compatibilitatea electromagnetică, modulul este conform cu standardul de imunitate EMC IEC 61000-6-1 și cu imunitatea EMC IEC 60730-1 Nivel 2. Conformitatea suplimentară include descărcări electrostatice IEC 61000-4-2 Nivel 3B, câmpuri RF radiate IEC 61000-4-3 Nivel 3A, test de imunitate la tranzitorii/bursturi electrice rapide IEC 61000-4-4 Nivel 4B, testul de imunitate la supratensiune de nivel 3 conform IEC 61000-4-5 și perturbările RF conduse de nivel 3A conform IEC 61000-4-6. VW3A3725 este certificat conform BTL, CSA, UL 508 și UL 873, confirmând conformitatea sa cu cerințele stricte de siguranță și performanță.
Schneider Electric Altivar Process ATV600 - VW3A3725 - accesoriu pentru convertizor de frecvență, modul de comunicație, bACnet, bloc terminal 5p, date tehnice pentru convertizorul de frecvență ATV600
Caracteristici principale
Familia de produse: Altivar
Tipul produsului: Modul de comunicație
Cod produs: VW3A3725
Compatibilitate
Compatibilitatea produsului: ATV600
Seriile compatibile: Altivar Process Modular, Altivar Process ATV600
Caracteristici de comunicare
Protocol port de comunicare: BACnet MS/TP
Conexiune electrică: Terminal cu șurub, terminal detașabil cu 5 pini, BACnet MS/TP
Viteză de transmisie: 9,6, 19,2, 38,4, 76,8 kbit/s
Servicii de comunicare: AV, BV, MSV pentru protocolul BACnet MS/TP, notificare COV
Tip rețea de comunicare: RS485
Mediu de transmisie: 2 perechi răsucite
Caracteristici afișaj
Tip afișaj: 1 LED pentru indicarea erorilor, 1 LED pentru activitatea de transmisie a datelor, 1 LED pentru activitatea de recepție (RX), 1 LED pentru starea modulului
Caracteristici de mediu
Temperatura ambiantă de funcționare: -20...65 °C
Temperatura ambiantă de depozitare: -25...70 °C Umiditate relativă: 5...95% fără condens Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3048 m
Caracteristici mecanice
Rezistență la vibrații: 1,5 mm (f = 3...13 Hz), 1 mm (f = 13...23 Hz), 2 gn (f = 13...150 Hz) Rezistență la impact: 15 gn până la 11 ms Compatibilitate electromagnetică Imunitate EMC: Conform cu standardul IEC 61000-6-1
Nivel de imunitate EMC 2: Conform cu standardul IEC 60730-1
Descărcare electrostatică: Nivel 3B, conform cu standardul IEC 61000-4-2
Câmpuri RF radiate: Nivel 3A, conform cu standardul IEC 61000-4-3
Test de imunitate la tranzitorii rapizi/burst electrici: Nivel 4B, conform cu standardul IEC 61000-4-4
Test de imunitate la supratensiune: Nivel 3, conform standardului IEC 61000-4-5
Interferențe RF conduse: Nivel 3A, conform standardului IEC 61000-4-6
EMC condus: Nivel 2, conform standardului IEC 60730-1
EMC condus: Conform standardului IEC 61000-6-3
Certificate
Certificate de produs: BTL, CSA, UL 508, UL 873
Grad de protecție IP: IP20
