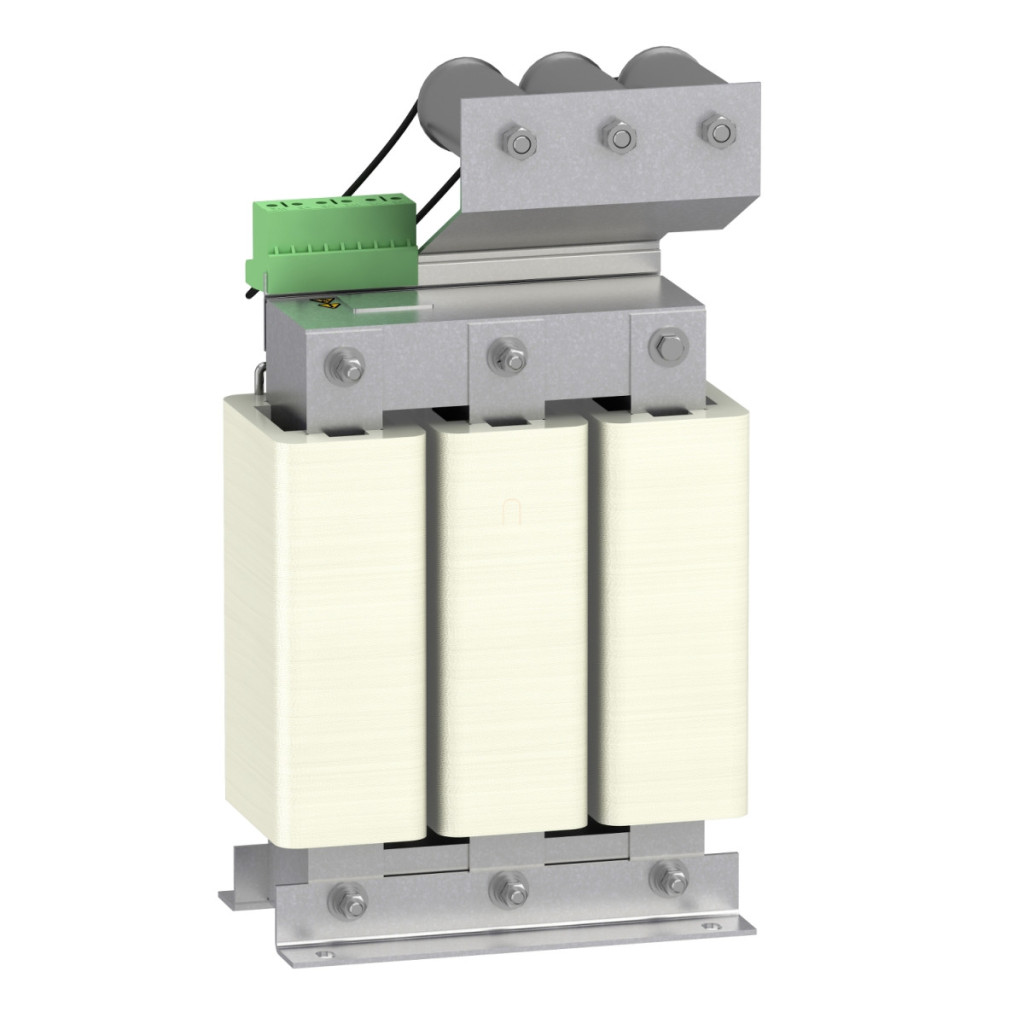

Schneider Electric Altivar Process ATV600 - VW3A5216 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 28A, pentru convertoare de frecvență 600/900

Lățime: 420 mm

Lungime: 550 mm

Înălțime: 320 mm

Comandă specială

Schneider Electric Altivar Process ATV600 - VW3A5216 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 28A, pentru convertoare de frecvență 600/900

Name: Schneider Electric Altivar Process ATV600 - VW3A5216 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 28A, pentru convertoare de frecvență 600/900
Brand: Schneider Electric Zrt.
SKU: 3606480659812
Price: 12717.42 RON
Availability: InStock

12 717,42 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Altivar ATV600

Schneider Electric VW3A5216 este un filtru sinusoidal profesional conceput special pentru convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900. Cu un curent nominal de ieșire de 28 amperi, acest filtru de ieșire este soluția ideală pentru sistemele de automatizare industrială în care este importantă reducerea interferențelor electromagnetice pe cablurile dintre motor și convertizorul de frecvență. Filtrul sinusoidal VW3A5216 reduce eficient vârfurile de tensiune pe înfășurările motorului, minimizează interferențele electromagnetice (EMI) emise de motor și atenuează semnificativ interferențele de înaltă frecvență care se propagă prin cabluri. Produsul poate fi utilizat până la o tensiune maximă de 690 V c.a., ceea ce îl face extrem de flexibil pentru aplicații industriale. Filtrul funcționează la o frecvență de comutare de 2 kHz și suportă o frecvență maximă de ieșire de 70 Hz, ceea ce îl face potrivit pentru o gamă largă de sarcini de control al motorului. Din punct de vedere tehnic, VW3A5216 are o pierdere termică de 280 W la 115 °C. Dispozitivul are o capacitate excepțională de suprasarcină și poate rezista la 1,5 ori curentul nominal timp de 60 de secunde. Este compatibil cu o serie de variatoare de viteză ATV630 și ATV930, inclusiv 500...Modele trifazate de 690 V, precum și versiuni trifazate de 600 V cu puteri cuprinse între 15 CP și 30 CP, conform standardelor americane. Filtrul sinusoidal este ușor de instalat, are conexiuni terminale și, cu o greutate netă de 25,4 kg, este suficient de robust pentru mediile industriale. Produsul are o rezistență excelentă la mediul înconjurător. Cu un grad de protecție IP00, VW3A5216 poate fi utilizat într-o gamă largă de temperaturi de funcționare (-10...45 °C) și poate rezista la condiții industriale dure. Rezistența la vibrații a filtrului este conformă cu standardul IEC 60068-2 (1 gn în intervalul de frecvență 13-200 Hz și 1,5 mm vârf-vârf în intervalul 3-13 Hz). Rezistența la șocuri este conformă cu standardul IEC 60068-2-27 pentru 15 gn timp de 11 ms. Dispozitivul poate fi utilizat la o umiditate relativă de 0-95% și la altitudini de până la 3000 m deasupra nivelului mării (cu o reducere de 1% a curentului la fiecare 100 de metri peste 1000 m). VW3A5216 are dimensiuni compacte de 175 x 375 x 165 mm și este conform cu standardele UL 508, asigurând o funcționare fiabilă și sigură în medii industriale.

Schneider Electric Altivar Process ATV600 - VW3A5216 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 28A, pentru convertizoare de frecvență 600/900 date tehnice

Caracteristici principale

Tipul produsului sau componentului: Filtru sinusoidal

Gama de compatibilitate: Altivar Process ATV900, Altivar Process ATV600

Aplicație specifică produsului: Filtru de ieșire

Curent nominal [In]: 28 A

Pierdere de căldură: 280 W, 115 °C

Produse compatibile

Variator de viteză ATV630, versiune montată pe perete - 11 kW, 500...690 V trifazat

Variator de viteză ATV630 montat pe perete - 15 kW, 500...690 V trifazat

Variator de viteză ATV630 montat pe perete - 18,5 kW, 500...690 V trifazat

Variator de viteză ATV630, versiune montată pe perete - 22 kW, 500...690 V trifazat

Variator de viteză ATV930, versiune montată pe perete - 11 kW, 500...690 V trifazat

Variator de viteză ATV930, versiune montată pe perete - 15 kW, 500...690 V trifazat

Variator de viteză ATV930, versiune montată pe perete - 18,5 kW, 500...690 V trifazat

Variator de viteză ATV930 montat pe perete - 22 kW, 500...690 V trifazat

Variator de viteză ATV630 montat pe perete, 15 CP, 600 V trifazat

Variator de viteză ATV630 montat pe perete, 20 CP, 600 V trifazat

Variator de viteză ATV630 montat pe perete, 25 CP, 600 V trifazat

Variator de viteză ATV630 montat pe perete, 30 CP, 600 V trifazat

Variator de viteză ATV930 montat pe perete, 15 CP, 600 V trifazat

Variator de viteză ATV930 montat pe perete, 20 CP, 600 V trifazat

Variator de viteză ATV930 montat pe perete, 25 CP, 600 V trifazat

Variator de viteză ATV930 montat pe perete, 30 CP, 600 V trifazat

Parametri tehnici

Frecvență de comutare: 2 kHz

Frecvență maximă de ieșire: 70 Hz

Tensiune maximă admisibilă: 690 V c.a.Terminal Curent maxim: 1,5 x curent nominal (durată = 60 s) Greutate netă: 25,4 kg Caracteristici de mediu Grad de protecție IP: IP00 Grad de poluare: 2, în conformitate cu EN 50178 IP00

Grad de poluare: 2, conform standardului EN 50178

Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform standardului IEC 60068-2

1,5 mm vârf la vârf (f= 3...13 Hz) conform standardului IEC 60068-2

Rezistență la șocuri: 15 gn până la 11 ms conform standardului IEC 60068-2-27

Umiditate relativă: 0...95 %

Temperatura aerului ambiant în timpul funcționării: -10...45 °C

Temperatura aerului ambiant în timpul depozitării: -40...65 °C

Altitudine de funcționare: <= 1000 m fără reducere a puterii

1000...3000 m cu reducere de 1% la fiecare 100 m

Standarde: UL 508

Dimensiuni

Dimensiuni în mm:

a: 175

b: 375

c: 165

G: 175

H: 108

4Ø: 8 x 12

Date

Lățime

420 mm

Lungime

550 mm

Înălțime

320 mm

EAN prezentat

3606480659812

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

34 kg/bucată

Numar articol

3606480659812
