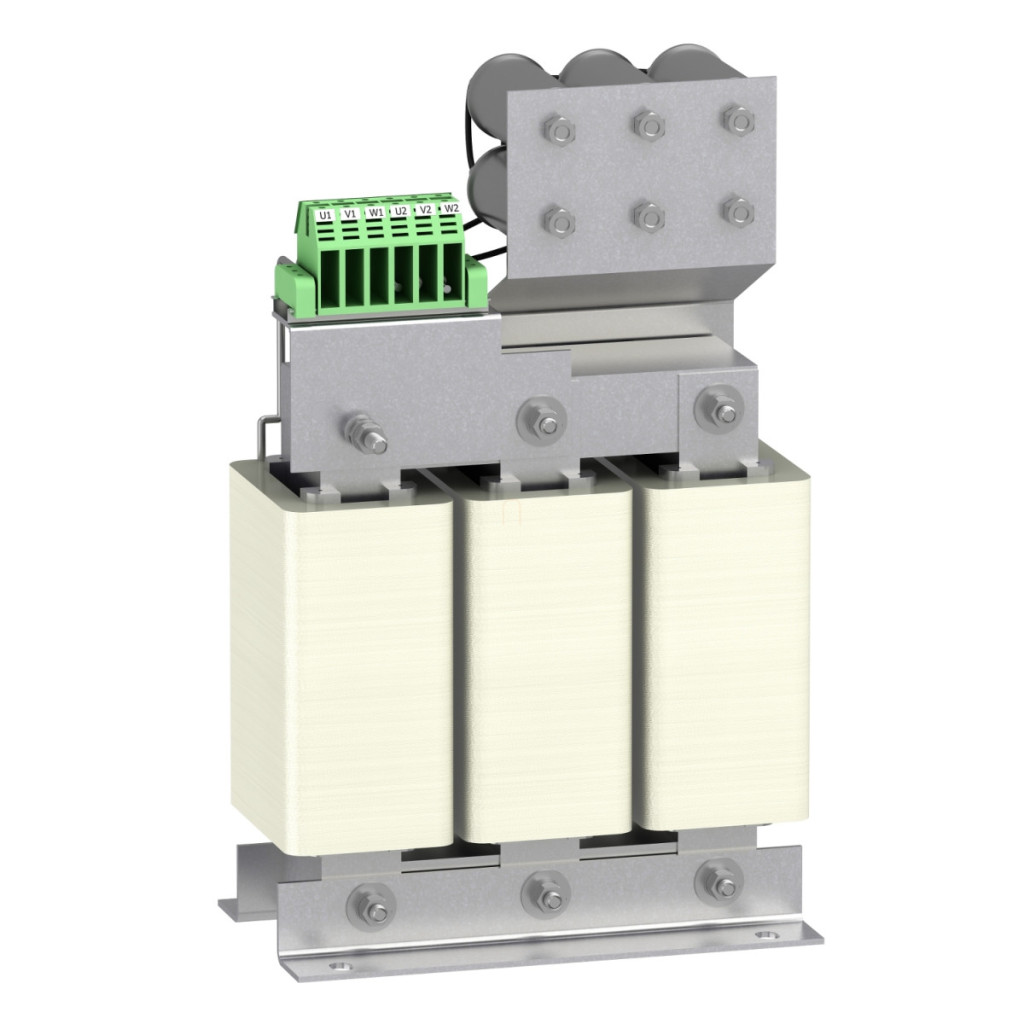

Filtrul sinusoidal Schneider Electric VW3A5217 este un accesoriu esențial pentru funcționarea optimă a convertizoarelor de frecvență din seriile Altivar Process ATV600 și ATV900. Acest filtru de ieșire cu o putere nominală de 45 A îmbunătățește semnificativ performanța și durata de viață a convertizoarelor de frecvență și a motoarelor conectate, reducând distorsiunea armonică și filtrând impulsurile de interferență. Filtrul sinusoidal VW3A5217 este proiectat special pentru ATV630 și ATV930 Convertoare de frecvență montate pe perete, cu o putere nominală de 30-37 kW, cu o sursă de alimentare trifazată de 500-690 V, sau 40-50 CP, cu o sursă de alimentare trifazată de 600 V. Filtrul are o frecvență maximă de ieșire de 70 Hz, fiind ideal pentru aplicații industriale în care motoarele trebuie controlate într-un interval larg de viteză. Funcționând la o frecvență de comutare de 2 kHz, dispozitivul poate fi utilizat până la o tensiune maximă de 690 V c.a., fiind compatibil cu majoritatea sistemelor utilizate în medii industriale. Designul robust al VW3A5217 poate rezista la condiții industriale dure. Cu o greutate de 38 kg, dispozitivul are un grad de protecție IP00, deci necesită un design încorporat. Funcționează în mod fiabil într-un interval de temperatură ambiantă de la -10 la 45 °C și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării (cu o reducere a curentului de 1% la fiecare 100 de metri peste 1000 de metri). Dispozitivul este rezistent la vibrațiile care apar în mediile industriale (1 gn între 13 și 200 Hz sau 1,5 mm vârf-vârf între 3 și 13 Hz conform IEC 60068-2) și la 15 gn. durată de 11 ms conform IEC 60068-2-27. Este operațional la o umiditate relativă de 0-95% și are o temperatură de depozitare cuprinsă între -40 și 65 °C. La instalarea produsului, trebuie respectate distanțele minime de 150 mm în toate direcțiile specificate în documentație. Dimensiunile sale exacte sunt 267 mm (a) × 425 mm (b) × 190 mm (c), iar distanțele dintre găuri sunt G=215 mm și H=127 mm. VW3A5217 se conectează utilizând terminale în conformitate cu schema de cablare atașată, care indică în mod clar conexiunea dintre convertorul de frecvență (1) și filtru (2), precum și conexiunea motorului. Capacitatea maximă de încărcare a produsului poate atinge de 1,5 ori curentul nominal pentru o perioadă scurtă (60 de secunde), ceea ce oferă flexibilitate suplimentară pentru aplicații cu sarcini variabile. Utilizarea unui filtru sinusoidal reduce zgomotul motorului, crește durata de viață și îmbunătățește semnificativ compatibilitatea electromagnetică.
Schneider Electric Altivar Process ATV600 - VW3A5217 - accesoriu convertizor de frecvență, filtru sinusoidal de ieșire, IP00, 45A, pentru convertoare de frecvență 600/900 Date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Filtru sinusoidal
Compatibilitate: Altivar Process ATV900, Altivar Process ATV600
Aplicație specială: Filtru de ieșire
Curent nominal: 45 A
Pierdere de căldură: 360 W, 115 °C
Compatibilitate produs
Convertizor de frecvență montat pe perete ATV630 - 30 kW, 500...690 V trifazat
Convertizor de frecvență montat pe perete ATV630 - 37 kW, 500...690 V trifazat
Convertizor de frecvență montat pe perete ATV930 - 30 kW, 500...690 V trifazat
Convertizor de frecvență montat pe perete ATV930 - 37 kW, 500...690 V trifazat
Convertizor de frecvență montat pe perete ATV630, 40 cai putere, 600 V trifazat
Convertizor de frecvență montat pe perete ATV630, 50 cai putere, 600 V trifazat
Convertizor de frecvență montat pe perete ATV930, 40 cai putere, 600 V trifazat
Convertizor de frecvență montat pe perete ATV930, 50 cai putere, 600 V trifazat
Caracteristici de funcționare
Frecvență de comutare: 2 kHz
Frecvență maximă de ieșire: 70 Hz
Tensiune maximă admisibilă: 690 V c.a.
Informații suplimentare
Conexiune electrică: Terminal
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Greutate netă: 38 kg
Caracteristici de mediu
Grad de protecție IP: IP00
Grad de poluare: 2 conform EN 50178
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform standardului IEC 60068-2
1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 0...95%
Temperatura ambiantă de funcționare: -10...45 °C
Temperatura ambiantă de depozitare: -40...65 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
1000...3000 m cu reducere a curentului de 1% la fiecare 100 m
Standarde
UL 508
Dimensiuni
Dimensiuni în mm:
a = 267
b = 425
c = 190
G = 215
H = 127
4Ø = 11 x 15
